Bendingmachines model ZB 100H
2Pages

Add to favorites

{{requestButtons}}

Catalog excerpts

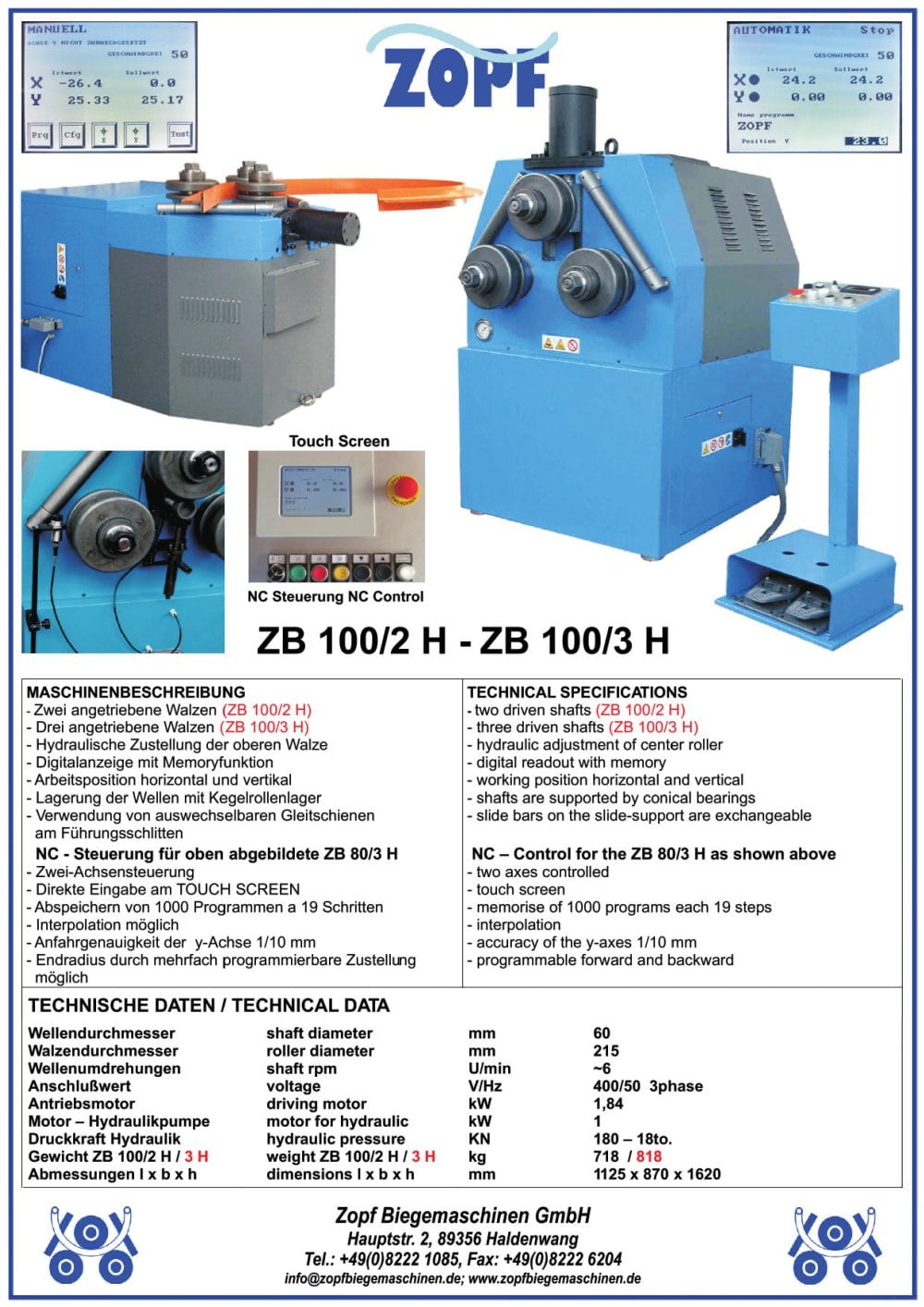

MASCHINENBESCHREIBUNG -Zwei angetriebene Walzen (ZB 100/2 H) - Drei angetriebene Walzen (ZB 100/3 H) - Hydraulische Zustellung der oberen Walze - Digitalanzeige mit Memoryfunktion - Arbeitsposition horizontal und vertikal - Lagerung der Wellen mit Kegelrollenlager - Verwendung von auswechselbaren Gleitschienen am Fuhrungsschlitten NC - Steuerung fur oben abgebildete ZB 80/3 H - Zwei-Achsensteuerung - Direkte Eingabe am TOUCH SCREEN -Abspeichern von 1000 Programmen a 19 Schritten - Interpolation moglich - Anfahrgenauigkeit der y-Achse 1/10 mm - Endradius durch mehrfach programmierbare Zustellung moglich_ TECHNICAL SPECIFICATIONS -two driven shafts (ZB 100/2 H) - three driven shafts (ZB 100/3 H) - hydraulic adjustment of center roller - digital readout with memory - working position horizontal and vertical - shafts are supported by conical bearings - slide bars on the slide-support are exchangeable NC - Control for the ZB 80/3 H as shown above - two axes controlled - touch screen - memorise of 1000 programs each 19 steps - interpolation - accuracy of the y-axes 1/10 mm - programmable forward and backward TECHNISCHE DATEN / TECHNICAL DATA Wellendurchmesser shaft diameter mm Walzendurchmesser roller diameter mm Wellenumdrehungen shaft rpm U/min Antriebsmotor driving motor kW Motor-Hydraulikpumpe motor for hydraulic kW Druckkraft Hydraulik hydraulic pressure KN Abmessungen I x b x h dimensions I x b x h mm Zopf Biegemaschinen GmbH Hauptstr. 2, 89356 Haldenwang Tel.: +49(0)8222 1085, Fax: +49(0)8222 6204 info@zopfbiegemaschinen.de; www.zopfbiegemaschinen.de

Open the catalog to page 1

Rohrwalzen aus Stahl rollers made of steel Zusatzwalzen fur/additional rolls for i Spezial Doppelgleichrichter special double guide rollers Spezial Doppelc Special doublet Bild wird geladen. Muster gebogen auf/sample bent with CNC Die technischen Paten werden nur zur Information geqeben und konnen jederzeit ohne Vorankundigung vom Hersteller geandert werden / Specification subject to change without notce Rohrwalzen aus Kunststoff rollers made of polyamid Spezialwalzen furWinkeleisen special rools for angle bar Breite Walzen wide rollers Spezialgleichrichter fur Winkeleisen special guide...

Open the catalog to page 2
