Translation wheel block
14Pages

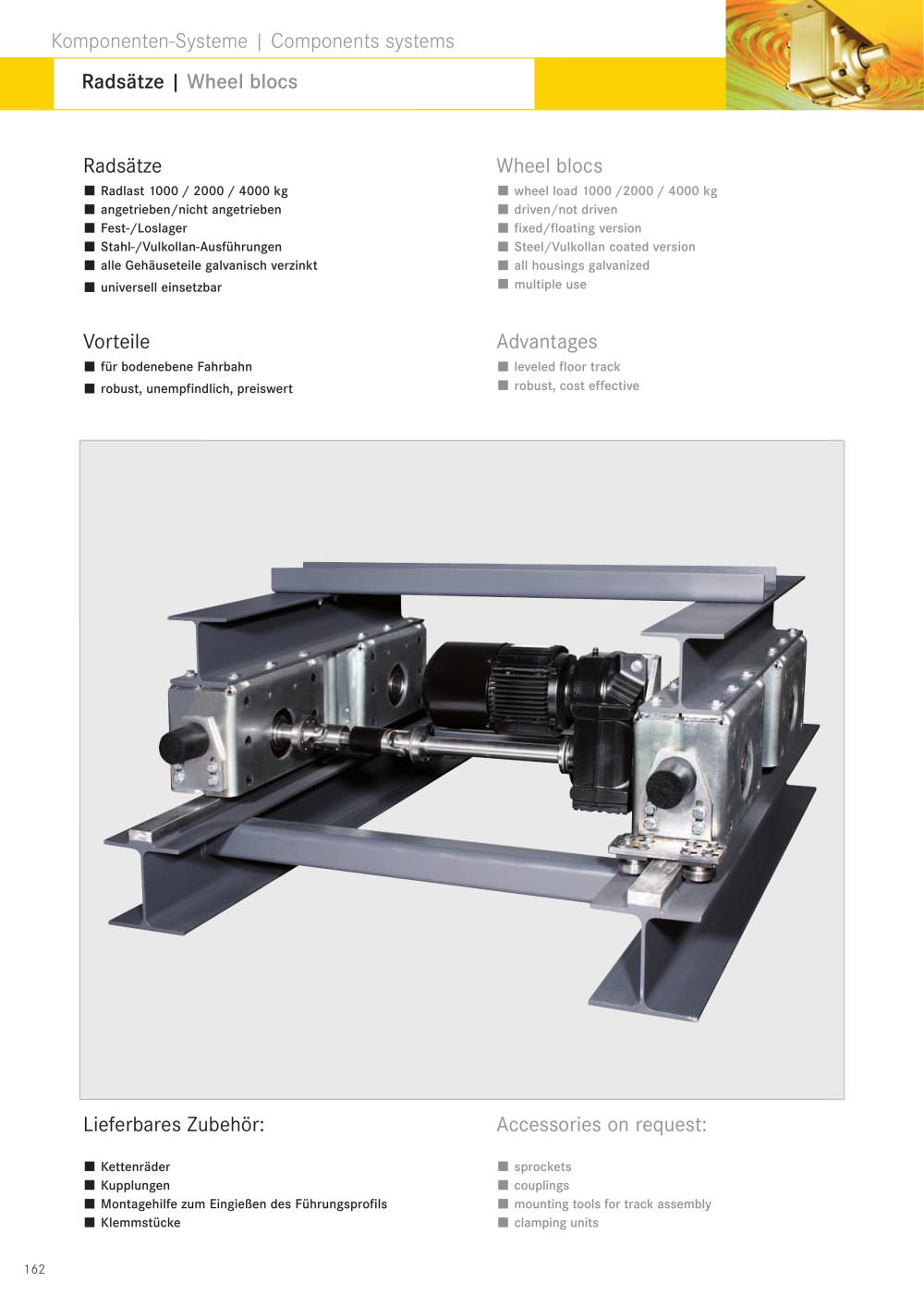

162 Komponenten-Systeme | Components systems Radsätze | Wheel blocs Radsätze Radlast 1000 / 2000 / 4000 kg angetrieben/nicht angetrieben Fest-/Loslager Stahl-/Vulkollan-Ausführungen alle Gehäuseteile galvanisch verzinkt universell einsetzbar Wheel blocs wheel load 1000 /2000 / 4000 kg driven/not driven fixed/floating version Steel/Vulkollan coated version all housings galvanized multiple use Vorteile für bodenebene Fahrbahn robust, unempfindlich, preiswert Advantages leveled floor track robust, cost effective Lieferbares Zubehör: Kettenräder Kupplungen Montagehilfe zum Eingießen des Führungsprofils Klemmstücke Accessories on request: sprockets couplings mounting tools for track assembly clamping units

163 R-10 R-20 R-40 RN-10-100 1000 ..92 RS-1 RA-10-100 1000 ..92 25 x 80 mm RS-1 RNL-10-100 1000 ..92 RS-1 RAL-10-100 1000 ..92 25 x 80 mm RS-1 RN-20-160 2000 160 RS-2 / RS-2 FG RA-20-160 2000 160 40 x 80 mm RS-2 / RS-2 FG RNL-20-160 2000 160 RS-2 / RS-2 LG RAL-20-160 2000 160 40 x 80 mm RS-2 / RS-2 LG RN-40-230 4000 230 RS-4 / W55 RA-40-230 4000 230 40 x 80 RS-4 / W55 RNL-40-230 4000 230 RS-4 / W55 RAL-40-230 4000 230 40 x 80 RS-4 / W55 RAM-40-230 4000 230 40 x 570 RS-4 / W55 RALM-40-230 4000 230 40 x 570 RS-4 / W55 RNL-40-230-VU 1000 230 RS-4 RAL-40-230-VU 1000 230 40 x 80 RS-4...

164 .. .. .. .. RA-10-100 RN-20-160 RNL-20-160 RN-10-100 RNL-10-100 RA-20-160 RNL-40-230-VU RAL-20-160 RN-40-230 RA-40-230 RNL-40-230 RAL-40-230-VU RAM-40-230 RALM-40-230 RAL-40-230 RALM-40-230-VU RAL-10-100 .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. Übersicht Radsätze Overview Wheel blocs Tragfähigkeit/Load capacity: 1000 kg Ausführung/Version: Stahl/Steel Tragfähigkeit/Load capacity: 2000 kg Ausführung/Version: Stahl/Steel Tragfähigkeit/Load capacity: 4000 kg Ausführung/Version: Stahl/Steel Tragfähigkeit/Load capacity: 1000 kg Ausführung/Version: Vulkollan Loslager-Version...

165 Spurweite track width Seitenführung optional axial roller on request Puffer optional Buffer on request Radsatz RNL-40 Wheel bloc RNL-40 Gelenkwelle Cardan shaft Drehmomentstütze Torque support Radsatz RAL-40 Wheel bloc RAL-40 Schrumpfscheibe Shrink disc Flachgetriebemotor mit Hohlwelle Parallel shaft helical gearmotor Radsatz RN-40 Wheel bloc RN-40 Radsatz RAM-40 Wheel bloc RAM-40 Zulässige Radlast 40 kN pro Rad Max wheel load 40 kN per wheel Anwendungsbeispiel Antrieb R 40 Radsätze Application example drive R 40 wheel bloc Komponenten-Systeme | Components systems Radsätze | Wheel blocs

166 Komponenten-Systeme | Components systems Radsätze | Wheel blocs Type RN-10-100 guided version Article no. 270.001.000 not driven load capacity: 1,000 kg/wheel all housings in galvanized version Typ RN-10-100 mit Spurkranz Artikel-Nr. 270.001.000 nicht angetrieben Tragkraft: 1.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Typ RA-10-100 mit Spurkranz Artikel-Nr. 270.002.000 angetrieben Tragkraft: 1.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RA-10-100 guided version Article no. 270.002.000 driven load capacity: 1,000 kg/wheel all housings in galvanized version Rad Ø 92 mm |...

167 Komponenten-Systeme | Components systems Radsätze | Wheel blocs Typ RNL-10-100 Loslager-Version Artikel-Nr. 270.007.000 nicht angetrieben Tragkraft: 1.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RNL-10-100 floating version Article no. 270.007.000 not driven load capacity: 1,000 kg/wheel all housings in galvanized version Typ RAL-10-100 Loslager-Version Artikel-Nr. 270.008.000 angetrieben Tragkraft: 1.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RAL-10-100 floating version Article no. 270.008.000 driven load capacity: 1,000 kg/wheel all housings in galvanized version...

168 Rad Ø 160 mm | Wheel Ø 160 mm Komponenten-Systeme | Components systems Radsätze | Wheel blocs Typ RN-20-160 mit Spurkranz Artikel-Nr. 270.003.000 nicht angetrieben Tragkraft: 2.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RN-20-160 guided version Article no. 270.003.000 not driven load capacity: 2,000 kg/wheel all housings in galvanized version Typ RA-20-160 mit Spurkranz Artikel-Nr. 270.004.000 angetrieben Tragkraft: 2.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RA-20-160 guided version Article no. 270.004.000 driven load capacity: 2,000 kg/wheel all housings in...

169 Komponenten-Systeme | Components systems Radsätze | Wheel blocs Rad Ø 160 mm | Wheel Ø 160 mm Typ RNL-20-160 Loslager Version Artikel-Nr. 270.005.000 nicht angetrieben Tragkraft: 2.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RNL-20-160 floating version Article no. 270.005.000 not driven load capacity: 2,000 kg/wheel all housings in galvanized version Typ RAL-20-160 Loslager Version Artikel-Nr. 270.006.000 angetrieben Tragkraft: 2.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Type RAL-20-160 floating version Article no. 270.006.000 driven load capacity: 2,000 kg/wheel all...

170 110 414 47 100 150 6° 15 94 30 180 150 150 120 184 250 275 80 Ø230 62 Ø250 M12 (2x) M12 (4x) M12 (6x) 110 75 414 47 100 150 150 150 120 184 94 80 62 6° 30 180 Ø250 Ø230 15 250 275 262 Ø40 f7 M12 (2x) M12 (4x) M12 (6x) Komponenten-Systeme | Components systems Radsätze | Wheel blocs Type RN-40-230 guided version Article no 270.400.003 not driven load capacity: 4,000 kg/wheel all housings in galvanized version Typ RN-40-230 mit Spurkranz Artikel-Nr. 270.400.003 nicht angetrieben Tragkraft: 4.000 kg/Rad alle Gehäuseteile galvanisch verzinkt Rad Ø 230 mm | Wheel Ø 230 mm Rad Ø 230 mm | Wheel...

171 150 150 120 184 110 414 47 100 150 15 94 30 180 265 250 80 R1.5 Ø230 M12 (2x) M12 (4x) M12 (6x) 150 150 120 100 110 414 30 94 Ø230 184 180 75 47 150 15 250 265 262 Ø40 f7 80 R 1.5 M12 (2x) M12 (4x) M12 (6x) Vulkollan RNL-40-230-VU 270.410.001 Vulkollan RAL-40-230-VU 270.410.006 Artikel-Nr. | Article no. Artikel-Nr. | Article no. Komponenten-Systeme | Components systems Radsätze | Wheel blocs Type RNL-40-230 floating version Article no 270.400.001 not driven load capacity: 4,000 kg/wheel (1.000 kg Vulkollan) all housings in galvanized version Typ RNL-40-230 Loslager-Version Artikel-Nr....
