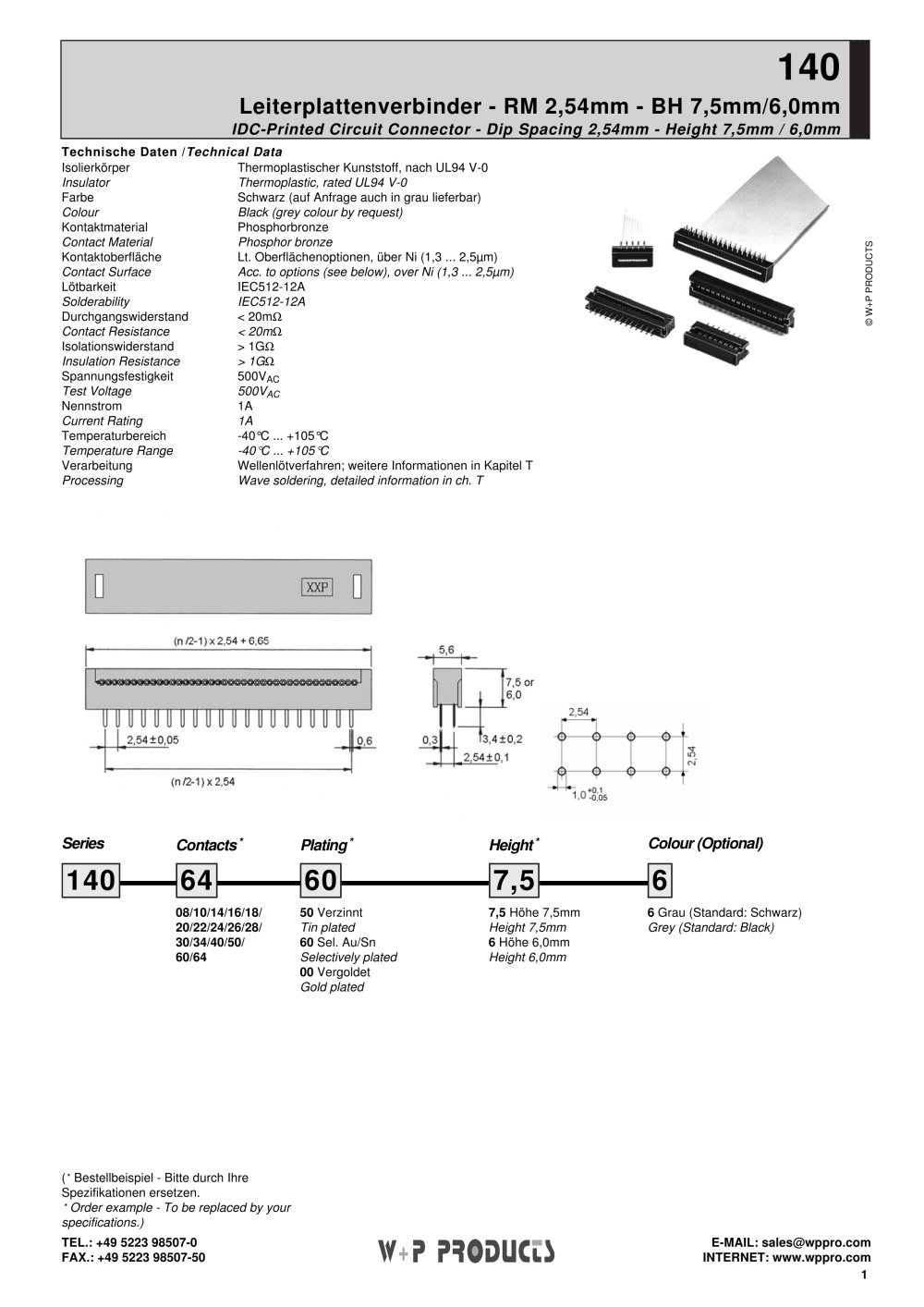

140 Leiterplattenverbinder - RM 2,54mm - BH 7,5mm/6,0mm IDC-Printed Circuit Connector - Dip Spacing 2,54mm - Height 7,5mm / 6,0mm © W+P PRODUCTS TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 1 Technische Daten /Technical Data Isolierkörper Thermoplastischer Kunststoff, nach UL94 V-0 Insulator Thermoplastic, rated UL94 V-0 Farbe Schwarz (auf Anfrage auch in grau lieferbar) Colour Black (grey colour by request) Kontaktmaterial Phosphorbronze Contact Material Phosphor bronze Kontaktoberfläche Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5ìm) Contact Surface Acc. to options (see below), over Ni (1,3 ... 2,5ìm) Lötbarkeit IEC512-12A Solderability IEC512-12A Durchgangswiderstand < 20mW Contact Resistance < 20mW Isolationswiderstand > 1GW Insulation Resistance > 1GW Spannungsfestigkeit 500VAC Test Voltage 500VAC Nennstrom 1A Current Rating 1A Temperaturbereich -40°C ... +105°C Temperature Range -40°C ... +105°C Verarbeitung Wellenlötverfahren; weitere Informationen in Kapitel T Processing Wave soldering, detailed information in ch. T Series Contacts* Plating* Height* Colour (Optional) 140 64 60 7,5 6 08/10/14/16/18/ 20/22/24/26/28/ 30/34/40/50/ 60/64 50 Verzinnt Tin plated 60 Sel. Au/Sn Selectively plated 00 Vergoldet Gold plated 7,5 Höhe 7,5mm Height 7,5mm 6 Höhe 6,0mm Height 6,0mm 6 Grau (Standard: Schwarz) Grey (Standard: Black) ( * Bestellbeispiel - Bitte durch Ihre Spezifikationen ersetzen. * Order example - To be replaced by your specifications.)

Informationen zum Wellenlötverfahren Wave Soldering Information TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 2 Empfehlungen für das Wellenlötverfahren Recommendations for Wave Soldering Die Bauteile sollten bei einer Lötbad-Temperatur von 260°C in max. 5 Sekunden verlötet werden. Items should be soldered at 260°C solder temperature in max. 5 seconds. Empfohlenes Wellenlötprofil: Recommended wave soldering profile:
