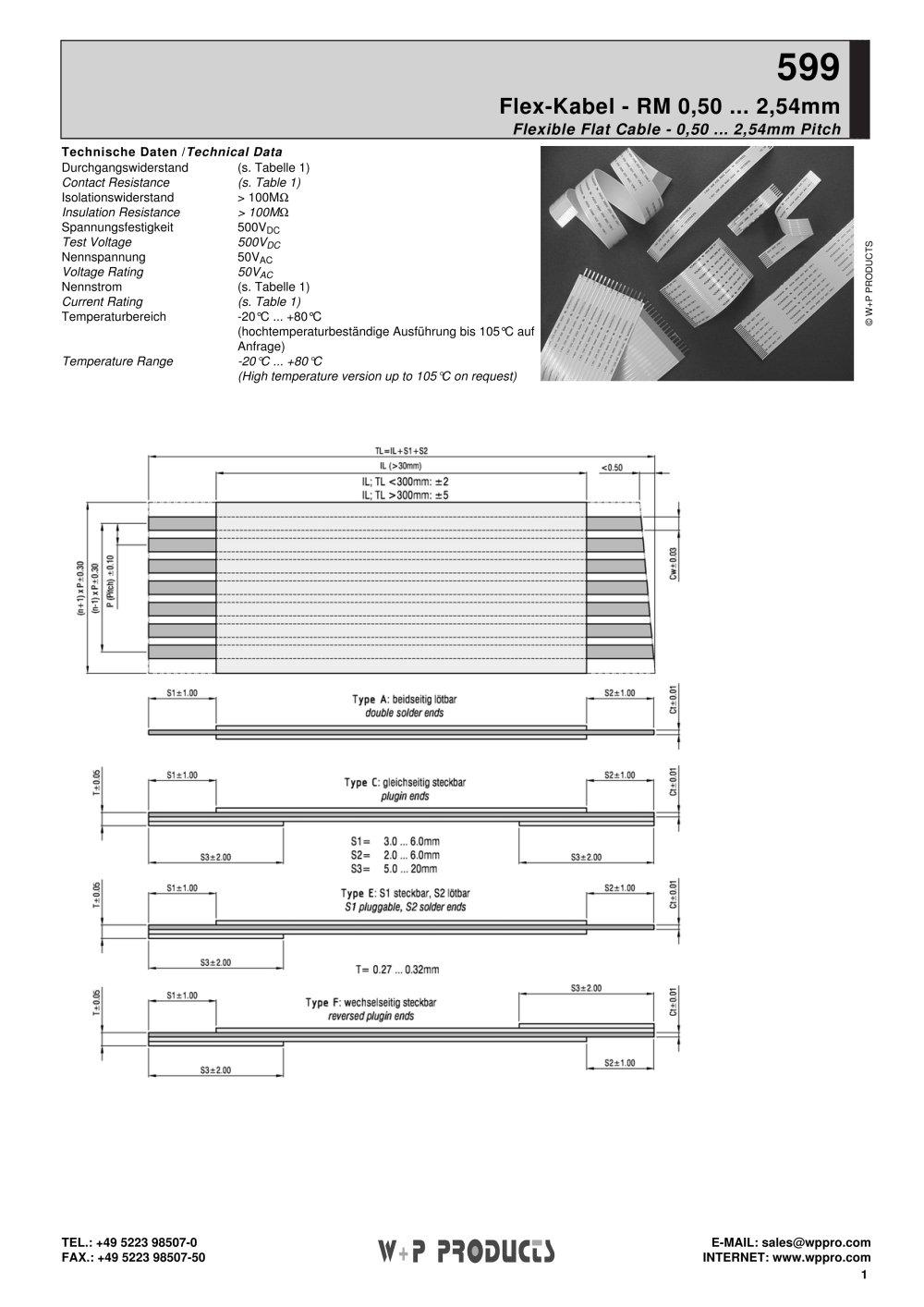

599 Flex-Kabel - RM 0,50 ... 2,54mm Flexible Flat Cable - 0,50 ... 2,54mm Pitch © W+P PRODUCTS TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 1 Technische Daten /Technical Data Durchgangswiderstand (s. Tabelle 1) Contact Resistance (s. Table 1) Isolationswiderstand > 100MW Insulation Resistance > 100MW Spannungsfestigkeit 500VDC Test Voltage 500VDC Nennspannung 50VAC Voltage Rating 50VAC Nennstrom (s. Tabelle 1) Current Rating (s. Table 1) Temperaturbereich -20°C ... +80°C (hochtemperaturbeständige Ausführung bis 105°C auf Anfrage) Temperature Range -20°C ... +80°C (High temperature version up to 105°C on request)

Open the catalog to page 1

599 Flex-Kabel - RM 0,50 ... 2,54mm Flexible Flat Cable - 0,50 ... 2,54mm Pitch TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 2 Leiterdicke Rastermaß / Pitch (mm) Thickness (mm) Leiterbreite Width (mm) 0,50 0,80 1,00 1,25 1,27 2,00 2,54 Widerstand Resistance (W/m) Nennstrom Current Rating (A) 0,035 0,65 A C E F 0,96 0,3 0,32 C F 1,28 0,2 0,50 C F 0,82 0,4 0,65 A C E F 0,63 0,5 0,05 0,80 A C E F A C E F A C E F A C E F 0,52 0,5 0,50 C F 0,43 0,6 0,65 A C E F 0,33 0,9 0,80 A C E F A C E F 0,26 1,0 0,10 1,27 A C E F A C E F 0,1 2,0 Tab. 1 Series...
