D-SUB-Connector - Dip Solder Contact
2Pages

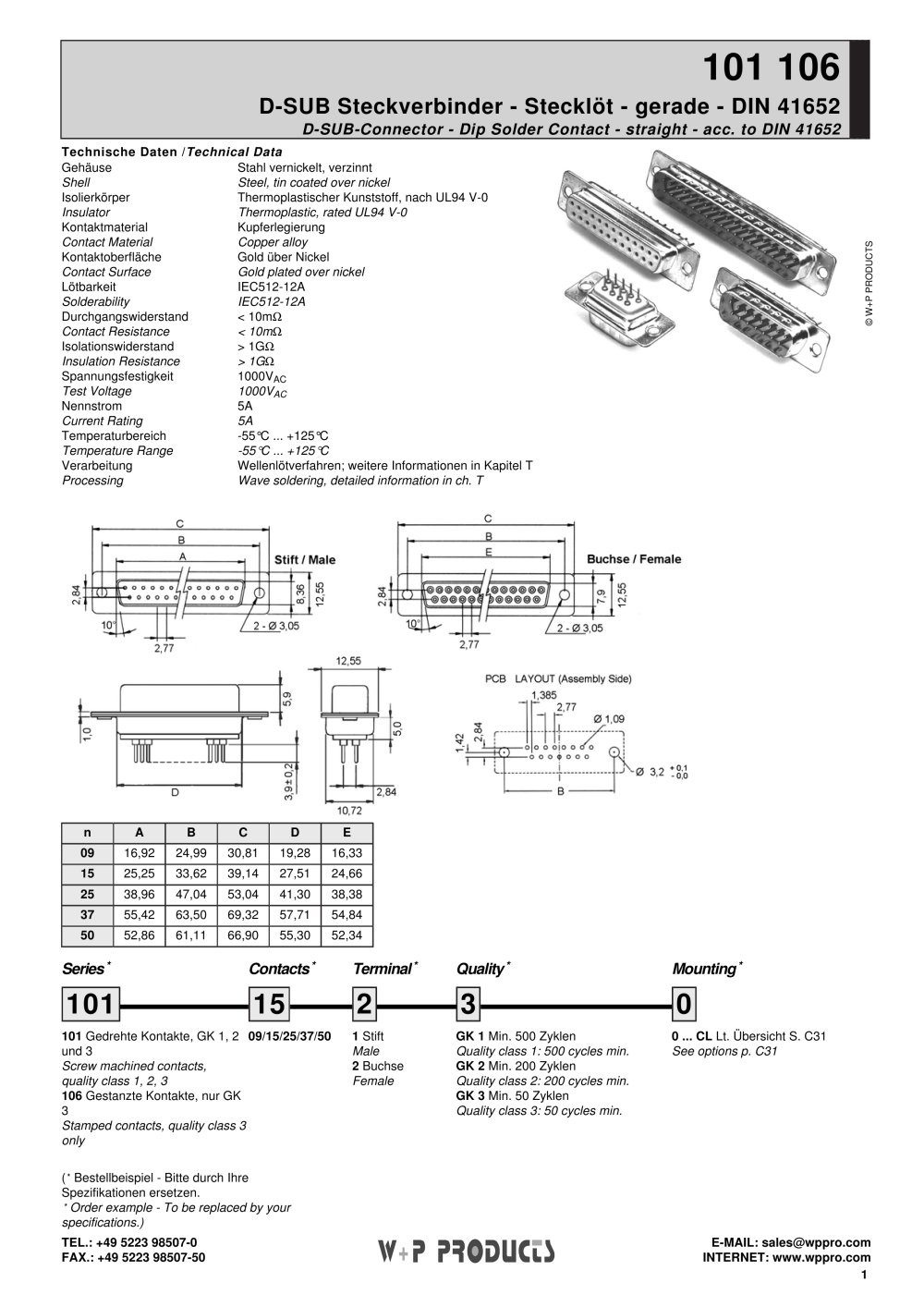

101 106 D-SUB Steckverbinder - Stecklöt - gerade - DIN 41652 D-SUB-Connector - Dip Solder Contact - straight - acc. to DIN 41652 © W+P PRODUCTS TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 1 Technische Daten /Technical Data Gehäuse Stahl vernickelt, verzinnt Shell Steel, tin coated over nickel Isolierkörper Thermoplastischer Kunststoff, nach UL94 V-0 Insulator Thermoplastic, rated UL94 V-0 Kontaktmaterial Kupferlegierung Contact Material Copper alloy Kontaktoberfläche Gold über Nickel Contact Surface Gold plated over nickel Lötbarkeit IEC512-12A Solderability IEC512-12A Durchgangswiderstand < 10mW Contact Resistance < 10mW Isolationswiderstand > 1GW Insulation Resistance > 1GW Spannungsfestigkeit 1000VAC Test Voltage 1000VAC Nennstrom 5A Current Rating 5A Temperaturbereich -55°C ... +125°C Temperature Range -55°C ... +125°C Verarbeitung Wellenlötverfahren; weitere Informationen in Kapitel T Processing Wave soldering, detailed information in ch. T n A B C D E 09 16,92 24,99 30,81 19,28 16,33 15 25,25 33,62 39,14 27,51 24,66 25 38,96 47,04 53,04 41,30 38,38 37 55,42 63,50 69,32 57,71 54,84 50 52,86 61,11 66,90 55,30 52,34 Series* Contacts* Terminal* Quality* Mounting* 101 15 2 3 0 101 Gedrehte Kontakte, GK 1, 2 und 3 Screw machined contacts, quality class 1, 2, 3 106 Gestanzte Kontakte, nur GK 3 Stamped contacts, quality class 3 only 09/15/25/37/50 1 Stift Male 2 Buchse Female GK 1 Min. 500 Zyklen Quality class 1: 500 cycles min. GK 2 Min. 200 Zyklen Quality class 2: 200 cycles min. GK 3 Min. 50 Zyklen Quality class 3: 50 cycles min. 0 ... CL Lt. Übersicht S. C31 See options p. C31 ( * Bestellbeispiel - Bitte durch Ihre Spezifikationen ersetzen. * Order example - To be replaced by your specifications.)

Informationen zum Wellenlötverfahren Wave Soldering Information TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 2 Empfehlungen für das Wellenlötverfahren Recommendations for Wave Soldering Die Bauteile sollten bei einer Lötbad-Temperatur von 260°C in max. 5 Sekunden verlötet werden. Items should be soldered at 260°C solder temperature in max. 5 seconds. Empfohlenes Wellenlötprofil: Recommended wave soldering profile:
