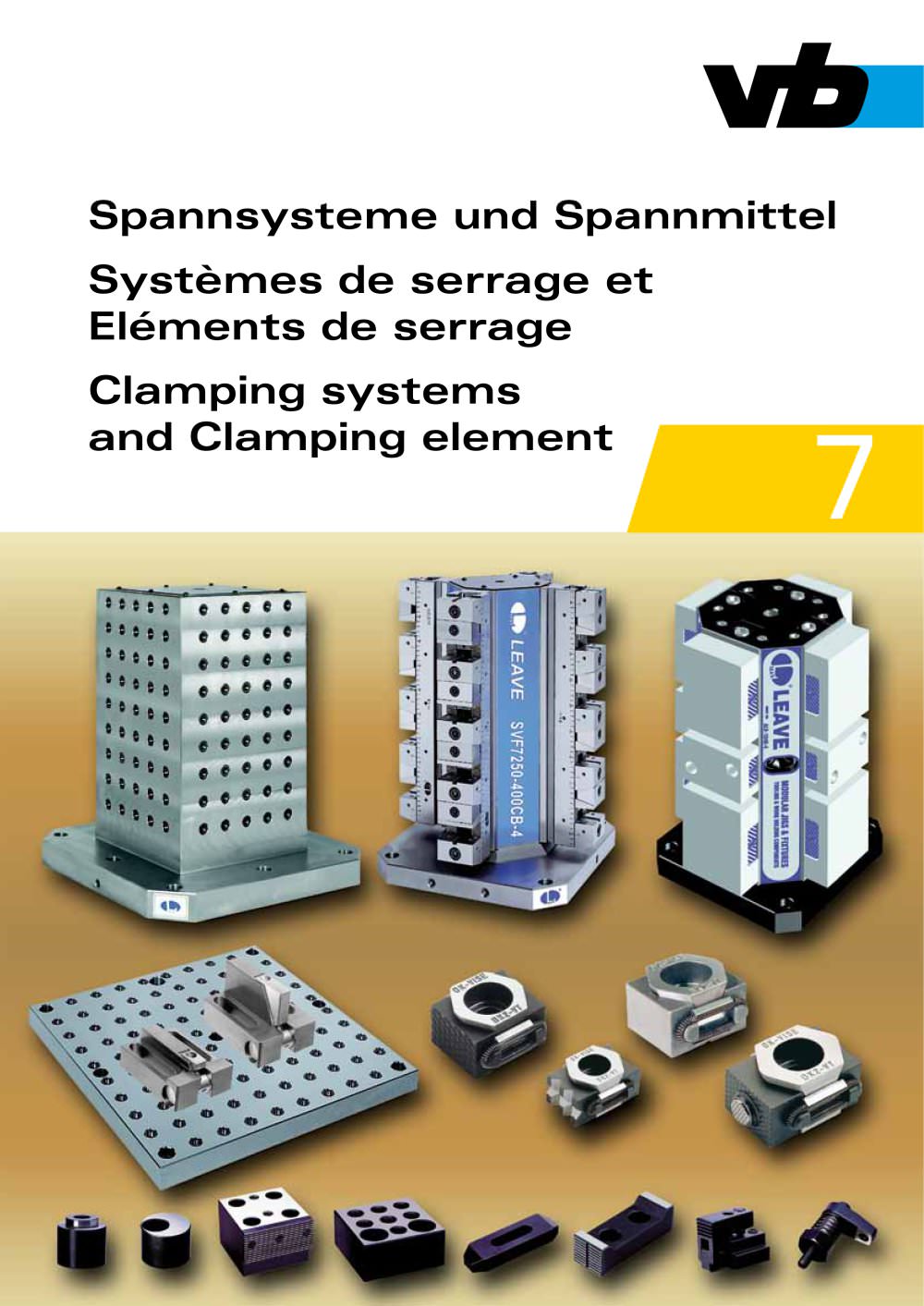

Clamping systems - Vises - Cubes - Grid plates
100Pages

2007 7 Clamping systems Systèmes de serrage Spannsysteme Vises Etaux Schraubstöcke Clamping elements Eléments de serrage Spannmittel

Zero point quickchange system Zero-point workholding system for setup and changeover within seconds! Nullpunkt- Spannsystem Nullpunktgenauer Werkstückwechsel in Sekunden! Système de serrage point zéro Changement de pièce en quelques secondes! see catalogue 7.52 voir catalogue 7.52 siehe Katalog 7.52

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 3 INDEX Page Seite Vises Etaux Schraubstöcke Basic elements Eléments de base Basis Elemente Pull-down elements Support elements Eléments autoplaquants Eléments de support Tiefzieh Spanner Support Elemente Accessories Accessoires Zubehör 5-40 41-53 55-82 83-96

Visit us ... Visitez nous ... Besuchen Sie uns ... ...online

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 5 SVF Modular Line-up vises SVF Système modulaire à serrage multiple SVF Modulare Mehrfachspanner Page Vises Etaux Schraubstöcke Seite High Strength-Aluminium Line-up vises Système de serrage multiple en aluminium à haute résistance Mehrfachspanner mit hochfesten Aluminium Spannbacken OML Modular precision vise with pull-down action CLAK system parallels OML Etau de précision autoplaquant modulaire CLAK système de cales parallèles OML Modularer Präzision-Niederzug-...

6 Vischer & Bolli AG Tel. (+41) (0)44 802 15 15 info@vb-tools.com Fax (+41) (0)44 802 15 95 www.vb-tools.com A With zero-point alignment from one side B With zero-point alignment from both sides C Flexible main body A Avec orientation du point zéro d’un côté B Avec orientation du point zéro des deux côtés C Base flexible A Mit einseitiger Nullpunktorientierung B Mit beidseitiger Nullpunktorientierung C Mit flexiblem Grundkörper Modular line-up vises Système modulaire à serrage multiple Modularer Mehrfachspanner

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 7 Clamping examples Exemples de serrage Spann-Beispiele Modular line-up vises Système modulaire à serrage multiple Modularer Mehrfachspanner

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 9 1 workpiece / 1 pièce 1 Werkstück 2 workpieces / 2 pièces 2 Werkstücke 3 workpieces / 3 pièces 3 Werkstücke 4 workpieces / 4 pièces 4 Werkstücke 772-SVF-A 5030 203 mm 71 mm 27 mm — 772-SVF-A 5040 303 mm 121 mm 60 mm 30 mm 772-SVF-A 5050 403 mm 171 mm 94 mm 55 mm 772-SVF-A 5060 503 mm 221 mm 127 mm 80 mm 772-SVF-A 5070 603 mm 271 mm 160 mm 105 mm 772-SVF-A 7240 269 mm 93 mm 35 mm — 772-SVF-A 7250 369 mm 143 mm 68 mm 30 mm 772-SVF-A 7260 469 mm 193 mm 101 mm 55 mm 772-SVF-A...

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 11 1 workpiece / 1 pièces 1 Werkstücke 2 workpiece / 2 pièces 2 Werkstücke 3 workpieces / 3 pièces 3 Werkstücke 4 workpieces / 4 pièces 4 Werkstücke 772-SVF-B 5030 176 mm 82 mm 32 mm 21 mm 772-SVF-B 5040 276 mm 132 mm 65 mm 46 mm 772-SVF-B 5050 376 mm 182 mm 98 mm 71 mm 772-SVF-B 7250 317 mm 150 mm 65 mm 45 mm 772-SVF-B 7260 417 mm 200 mm 100 mm 70 mm Maximum width of the workpieces which can be clamped Largeur maximale des pièces qui peuvent être serrées Maximale Breite der...

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 13 Flexible line-up vise Sytème à serrage multiple flexible Flexibler Mehrfachspanner Ref. kg CHF € 772-SVF-C-5013-100-A 2 381.– 235.19 772-SVF-C-7214-100-A 5 539.– 332.72 772-SVF-C-10015-100-A 7,5 712.– 439.51 Ref. kg CHF € 772-SVF-C-5013-100-B 2,2 369.– 227.78 772-SVF-C-7214-100-B 5,7 510.– 314.81 772-SVF-C-10015-100-B 8,5 692.– 427.16 Ref. kg CHF € 772-SVF-C-5013-100-C 2,5 490.– 302.47 772-SVF-C-7214-100-C 6,2 682.– 420.99 772-SVF-C-10015-100-C 9,8 889.– 548.77 Main body...

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 15 Spare parts Pièces de rechange Ersatzteile Fixed stop Butée fixe Fester Anschlag Movable wedge, 2 sides Mors mobile, 2 faces Bewegliche Backe, zweiseitig Movable soft jaw Mors doux mobile Weiche Backe beweglich Ref. A B C D E kg Use/Application/ Verwendung serie SVF - CHF € A B C 772-SVF-B01-50 50 44 25 30 12,5 0,5 • • 119.– 73.46 772-SVF-B01-72 72 65 40 44 21,5 1,8 • • 164.– 101.23 772-SVF-B01-100 100 70 43,3 64 22 2,6 • • 210.– 129.63 Ref. A B C kg Use/Application/...

Vischer & Bolli GmbH Tel. (+49) (0) 8382 96 19 - 0 germany@vb-tools.com Fax (+49) (0) 8382 96 19 -30 www.vb-tools.com 17 Standard parts included with all SVF Vises Pièces de montage inclus avec chaque système SVF Montageteile bei allen SVF Mehrfachspannern mitgeliefert T-slot nut Coulisseau à T T-Nutensteine Clamp Brides Briden Screw Vis Schrauben Threaded dowel pin Goujons Passstifte Locating key Clavettes Passnutensteine Hexagonal keys Clés inbus Inbusschlüssel SVF-A SVF-B Modular line-up vises Système modulaire à serrage multiple Modularer Mehrfachspanner

18 Vischer & Bolli AG Tel. (+41) (0)44 802 15 15 info@vb-tools.com Fax (+41) (0)44 802 15 95 www.vb-tools.com High Strength-Aluminium Line-up vises Système de serrage multiple en aluminium à haute résistance Mehrfachspanner mit hochfesten Aluminium Spannbacken Quick change snap-in jaws, rapid change over from 2 pieces to 1 piece clamping. Internal parts sealed to prevent damage by chips. Serrage double et centré. Mors à changement rapide pour une conversion d‘une pièce à deux pièces en peu de temps. Mécanique protégée contre dommages dûs aux copeaux. Doppelt und zentrisch spannend....
