Vibrostop MOPLA 8
27Pages

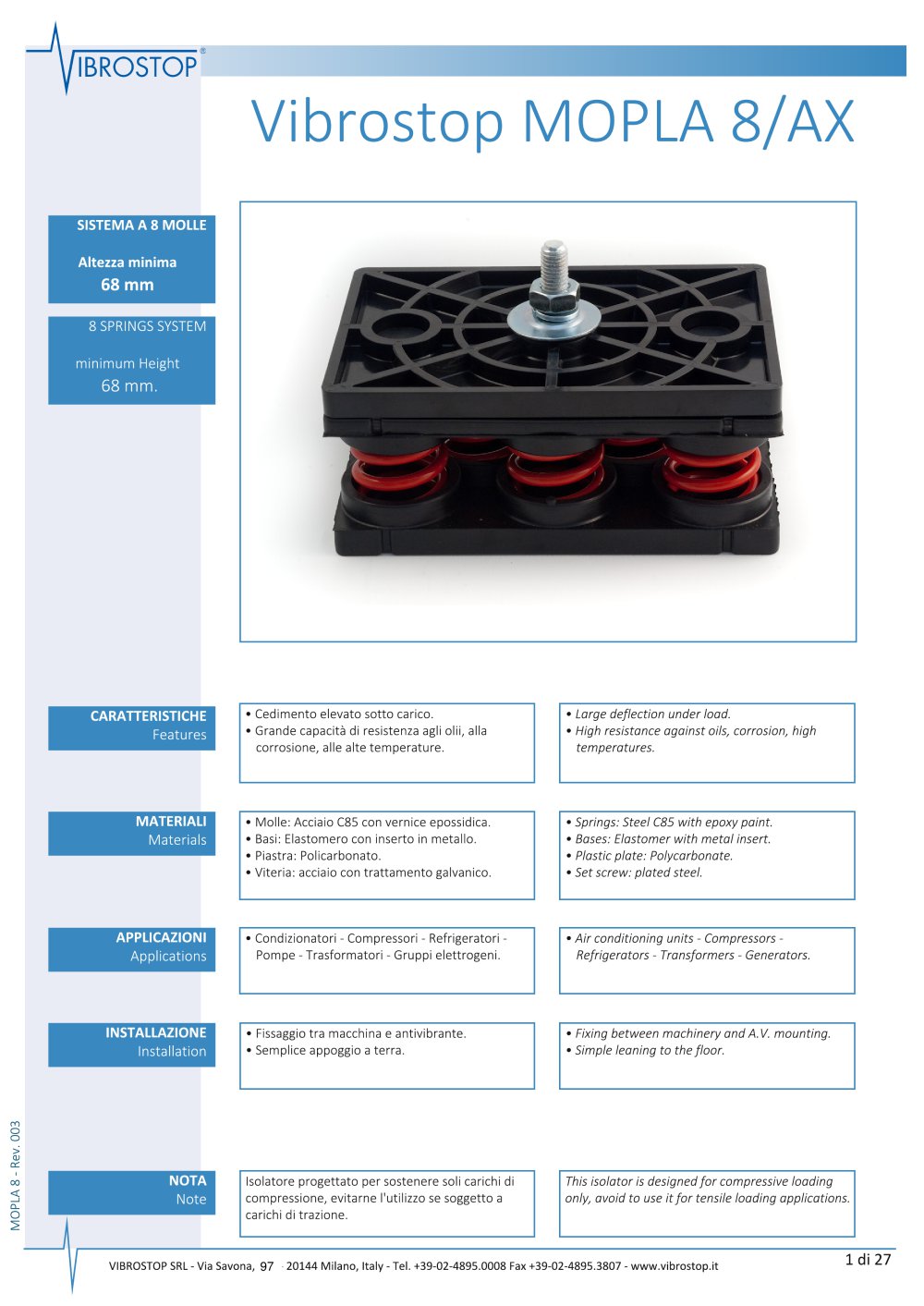

SISTEMA A 8 MOLLE Altezza minima 68 mm 8 SPRINGS SYSTEM minimum Height 68 mm. • Cedimento elevato sotto carico. • Grande capacita di resistenza agli olii, alia corrosione, alle alte temperature. CARATTERISTICHE Features • Large deflection under load. • High resistance against oils, corrosion, high temperatures. MATERIALI Materials APPLICAZIONI Applications • Molle: Acciaio C85 con vernice epossidica. • Basi: Elastomero con inserto in metallo. • Piastra: Policarbonato. • Viteria: acciaio con trattamento galvanico. • Springs: Steel C85 with epoxy paint. • Bases: Elastomer with metal insert. • Plastic plate: Polycarbonate. • Set screw: plated steel. INSTALLAZIONE Installation • Condizionatori - Compressori - Refrigeratori -Pompe - Trasformatori - Gruppi elettrogeni. • Air conditioning units - Compressors -Refrigerators - Transformers - Generators. • Fissaggio tra macchina e antivibrante. • Semplice appoggio a terra. • Fixing between machinery and A.V. mounting. • Simple leaning to the floor. NOTA Note Isolatore progettato per sostenere soli carichi di compressione, evitarne I'utilizzo se soggetto a carichi di trazione. This isolator is designed for compressive loading only, avoid to use it for tensile loading applications. VIBROSTOP SRL - Via Savona, 97 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

IBROSTOP VIBROSTOP MOPLA 8/AX FRECCIA Dl CEDIMENTO Deflection 6,5 mm. FREQUENZA PROPRIA Natural frequency 6 Hz Opzioni: • perno di regolazione M16 • viteria in acciaio AISI 304 Options: • Height adjustment set M16 • Set screw steel AISI 304 VIBROSTOP SRL - Via Savona, 97 - 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

CARICHI / Loads VIBROSTOP SRL - Via Savona, 97 ■ 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

SISTEMA A 8 MOLLE Altezza minima 100 mm 8 SPRINGS SYSTEM minimum Height 100 mm. • Cedimento elevato sotto carico. • Grande capacita di resistenza agli olii, alia corrosione, alle alte temperature. CARATTERISTICHE Features • Large deflection under load. • High resistance against oils, corrosion, high temperatures. MATERIALI Materials APPLICAZIONI Applications NOTA Note • Molle: Acciaio C85 con vernice epossidica. • Basi: Elastomero con inserto in metallo. • Piastra superiore: acciaio zincato. • Viteria: acciaio con trattamento galvanico. • Springs: Steel C85 with epoxy paint. • Bases:...

IBROSTOP VIBROSTOP MOPLA 8/AP FRECCIA Dl CEDIMENTO Deflection 6,5 mm. FREQUENZA PROPRIA Natural frequency 6 Hz VIBROSTOP SRL - Via Savona, 97 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

CARICHI / Loads VIBROSTOP SRL - Via Savona, 97 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

SISTEMA A 8 MOLLE Altezza minima 59 mm 8 SPRINGS SYSTEM minimum Height 59 mm. • Cedimento elevato sotto carico. • Grande capacita di resistenza agli olii, alia corrosione, alle alte temperature. CARATTERISTICHE Features • Large deflection under load. • High resistance against oils, corrosion, high temperatures. MATERIALI Materials APPLICAZIONI Applications • Molle: Acciaio C85 con vernice epossidica. • Basi: Elastomero con inserto in metallo. • Condizionatori - Compressori - Refrigeratori -Pompe - Trasformatori - Gruppi elettrogeni. • Springs: Steel C85 with epoxy paint. • Bases: Elastomer...

IBROSTOP VIBROSTOP MOPLA 8 /AY FRECCIA Dl CEDIMENTO Deflection 6,5 mm. FREQUENZA PROPRIA Natural frequency 6 Hz VIBROSTOP SRL - Via Savona, 97 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

CARICHI / Loads VIBROSTOP SRL - Via Savona, 97 - 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

SISTEMA A 8 MOLLE Altezza minima 86 mm 8 SPRINGS SYSTEM minimum Height 86 mm. • Cedimento elevato sotto carico. • Grande capacita di resistenza agli olii, alia corrosione, alle alte temperature. CARATTERISTICHE Features • Large deflection under load. • High resistance against oils; corrosion, high temperatures. MATERIALI Materials APPLICAZIONI Applications INSTALLAZIONE Installation • Molle: Acciaio C85 con vernice epossidica. • Basi: Elastomero con inserto in metallo. • Piastra: Policarbonato. • Viteria: acciaio con trattamento galvanico. NOTA Note Isolatore progettato per sostenere soli...

IBROSTOP VIBROSTOP MOPLA 8/BX FRECCIA Dl CEDIMENTO Deflection 14,5 mm. FREQUENZA PROPRIA Natural frequency 4 Hz Opzioni: • perno di regolazione M16 • viteria in acciaio AISI 304 Options: • Height adjustment set M16 • Set screw steel AISI 304 VIBROSTOP SRL - Via Savona, 97 - 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

CARICHI / Loads VIBROSTOP SRL - Via Savona, 97 - 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

SISTEMA A 8 MOLLE Altezza minima 118 mm MATERIALI Materials APPLICAZIONI Applications INSTALLAZIONE Installation CARATTERISTICHE Features • Molle: Acciaio C85 con vernice epossidica. • Basi: Elastomero con inserto in metallo. • Piastra superiore: acciaio zincato. • Viteria: acciaio con trattamento galvanico. * Springs: Steel C85 with epoxy paint. * Bases: Elastomer with metal insert. * Top plate: galvanized steel. * Set screw: galvanized steel. NOTA Note Isolatore progettato per sostenere soli carichi di compressione, evitarne I'utilizzo se soggetto a carichi di trazione. This isolator is...

IBROSTOP VIBROSTOP MOPLA 8/BP FRECCIA Dl CEDIMENTO Deflection 14,5 mm. FREQUENZA PROPRIA Natural frequency 4 Hz VIBROSTOP SRL - Via Savona, 97 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it

CARICHI / Loads VIBROSTOP SRL - Via Savona, 97 20144 Milano, Italy - Tel. +39-02-4895.0008 Fax +39-02-4895.3807 - www.vibrostop.it
