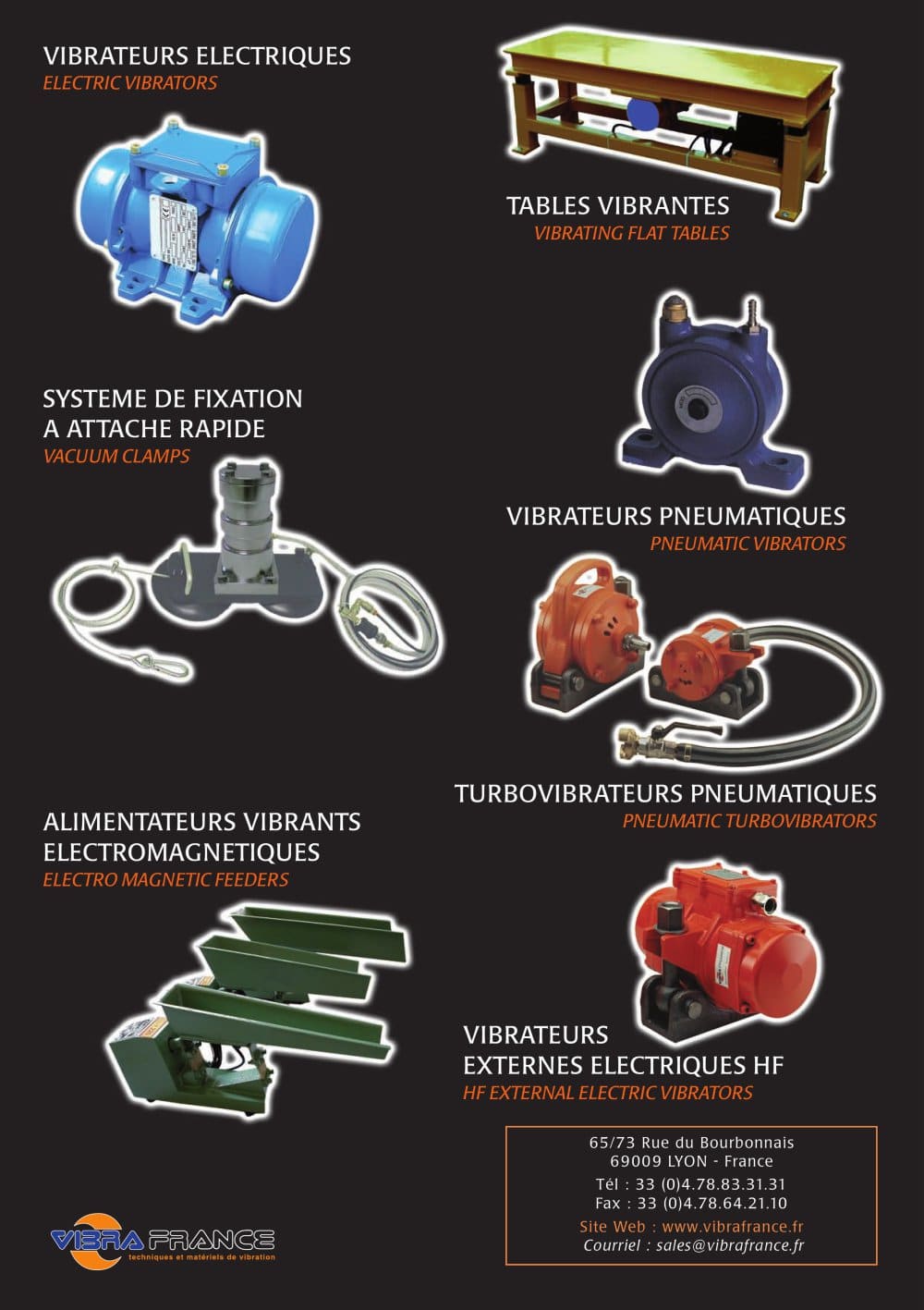

Brochure VIBRA FRANCE:Copie de Vibra VIBRATEURS ELECTRIQUES ELECTRIC VIBRATORS TABLES VIBRANTES VIBRATING FLAT TABLES SYSTEME DE FIXATION A ATTACHE RAPIDE VACUUM CLAMPS VIBRATEURS PNEUMATIQUES PNEUMATIC VIBRATORS TURBOVIBRATEURS PNEUMATIQUES ALIMENTATEURS VIBRANTS ELECTROMAGNETIQUES PNEUMATIC TURBOVIBRATORS ELECTRO MAGNETIC FEEDERS VIBRATEURS EXTERNES ELECTRIQUES HF HF EXTERNAL ELECTRIC VIBRATORS 65/73 Rue du Bourbonnais 69009 LYON - France Tél : 33 (0)4.78.83.31.31 Fax : 33 (0)4.78.64.21.10 Site Web : www.vibrafrance.fr Courriel : [email protected]

Brochure VIBRA FRANCE:Copie de Vibra VIBRATEURS ELECTRIQUES ELECTRIC VIBRATORS VIBRATEURS ELECTRIQUES FIXATION A BRIDE LATERALE OU CENTRALE ELECTRIC FLANGED VIBRATORS MICROVIBRATEURS ELECTRIQUES ELECTRIC MICROVIBRATORS VIBRATEURS PNEUMATIQUES PNEUMATIC VIBRATORS VIBRATEURS PNEUMATIQUES A PISTON SILENCIEUX AIR CUSHION PISTON VIBRATORS VIBRATEURS PNEUMATIQUES A PISTON PERCUTEUR IMPACT TYPE PISTON VIBRATORS

Brochure VIBRA FRANCE:Copie de Vibra

Brochure VIBRA FRANCE:Copie de Vibra

Livres non cables et sans boulons ELECTRIC THREEPHASE VIBRATORS WITH ADJUSTABLE WEIGHTS Les vibrateurs VIBRAFRANCE sont construits en fonte nodulaire ou en aluminium grande resistance pour un fonctionnement en continu avec en standard : • Moteur tropicalise • Moteur impregne par trempage de resine classe H (methode ASTM) • Arbre moteur en acier NiCrMo bonifie • Roulements surdimensionnes, lubrifies avec une graisse speciale "LONG-LIFE" • Conformes aux normes europeennes en vigueur. ATEX SERIE EA-X - Zones 2+22 EA75..: 8 Poles - 750 Tours/mn a 50 Hz et 900 Tours/mn a 60 Hz II 3G EEx nA II T3 et...

Reglage demi-Lune

Brochure VIBRA FRANCE:Copie de Vibra 230/400 V à 50 Hz et 240/480 V à 60 Hz A MASSES REGLABLES Livrés non câblés et sans boulons ELECTRIC THREEPHASE VIBRATORS WITH ADJUSTABLE WEIGHTS SERIE EB-X – Zones 2+22 II 3G EEx nA II T3 et II 3D IP65 T100°C ou 120°C Certification CESI 04 ATEX 133 EA75.. : 8 Pôles – 750 Tours/mn à 50 Hz et 900 Tours/mn à 60 Hz EA10.. : 6 Pôles – 1 000 Tours/mn à 50 Hz et 1 200 Tours/mn à 60 Hz EA15.. : 4 Pôles – 1 500 Tours/mn à 50 Hz et 1 800 Tours/mn à 60 Hz EA30.. : 2 Pôles – 3 000 Tours/mn à 50 Hz et 3 600 Tours/mn à 60 Hz CARACTERISTIQUES MECANIQUES Type Moment Statique...

Brochure VIBRA FRANCE:Copie de Vibra Les vibrateurs VIBRAFRANCE sont construits en fonte nodulaire ou en aluminium grande résistance pour un fonctionnement en continu avec en standard : • Moteur tropicalisé • Classe d'isolation F • Protection mécanique : IP65-7 • Moteur imprégné par trempage de résine classe H (Méthode ASTM) • Arbre moteur en acier NiCrMo bonifié • Roulements surdimensionnés, lubrifiés avec une graisse spéciale Réglage demi-Lune "LONG-LIFE" KLUBER STABURAGS NBU 8 EP • Protection du moteur par thermistance (PTC) sur les gros vibrateurs > 5.5 KW • Conforme aux normes européennes...

Brochure VIBRA FRANCE:Copie de Vibra VIBRATEURS ELECTRIQUES MONO 230 V - 50 Hz A MASSES REGLABLES Livrés avec condensateur externe, non câblés et sans boulons ELECTRIC SINGLE PHASE VIBRATORS WITH ADJUSTABLE WEIGHTS Les vibrateurs électriques, série EAM, sont utilisés dans les applications industrielles des secteurs les plus variés. • Classe d'isolation F • Protection mécanique IP65-7 • Tropicalisé CARACTERISTIQUES MECANIQUES MA SS EL OT TE CARACTERISTIQUES ÉLECTRIQUES Moment Statique Force Centrifuge Type Tr/mn Rapp. ID/IN Voir caractéristiques série EA (page 3)

Brochure VIBRA FRANCE:Copie de Vibra VIBRATEURS ELECTRIQUES A COLLECTEUR Courant Continu : 12 V - 24 V Courant Alternatif : 230 V MONO 50Hz Livrés non câblés et sans boulons ELECTRIC DC & AC/DC VIBRATORS WITH COLLECTOR Les vibrateurs électriques, série VM, à courant continu sont destinés à être embarqués sur des véhicules et fonctionnent sur batterie. CARACTERISTIQUES MECANIQUES Type CARACTERISTIQUES ÉLECTRIQUES Fréquence (Tr/mn) Décolmatage Compactage Chimie - Pharmacie - Agro-Alimentaire Gravières/Sablières - Industrie du béton Machines spéciales - Fonderie - Nucléaire Conditionnement - Manutention...

Brochure VIBRA FRANCE:Copie de Vibra 400 V - 50 Hz FIXATION A BRIDE LATERALE OU CENTRALE Livrés non câblés sans boulons ni masselottes Les vibrateurs, série EBB, sont utilisés pour les cribles vibrants, les blutoirs et les machines de finition vibrante (ébavurage). • Moteur Tropicalisé • Classe d'isolation F • Support roulement à double canal de graissage • Protection mécanique IP65-7 ELECTRIC THREEPHASE FLANGED VIBRATORS FIXING BY LATERAL OR CENTRAL FLANGE Bride Latérale Type EBB/L Bride Centrale Type EBB/C CARACTERISTIQUES MECANIQUES Type CARACTERISTIQUES ÉLECTRIQUES

Brochure VIBRA FRANCE:Copie de Vibra DIMENSIONS ENCOMBREMENT (mm) Type

Brochure VIBRA FRANCE:Copie de Vibra SERIE EBST 400 V - 50 Hz FIXATION A BRIDE LATERALE Livrés non câblés sans boulons ni masselottes ELECTRIC THREEPHASE FLANGED VIBRATORS FIXING BY LATERAL FLANGE Les vibrateurs, série EBST, sont équipés de masses excentriques à intensité différenciée et réglage à déphasage angulaire entre la masselotte supérieure et la masselotte inférieure. (livrés avec capots couvre masse) CARACTERISTIQUES MECANIQUES CARACTERISTIQUES ÉLECTRIQUES Force Centrifuge Cour. Nom. Rapp. ID/IN (A)

Brochure VIBRA FRANCE:Copie de Vibra MICROVIBRATEURS ELECTRIQUES Livrés câblés sans fiche ni boulons ELECTRIC MICROVIBRATORS • Super compact • 3 000 Tours/mn (50 Hz) • 3 600 Tours/mn (60 Hz) • Classe d'isolation F • Protection mécanique IP65-7 • Tropicalisé CARACTERISTIQUES MECANIQUES CARACTERISTIQUES ÉLECTRIQUES VIBRATEURS PNEUMATIQUES A BILLE SERIE BG Livrés avec douille d’admission et silencieux sans boulons BALL PNEUMATIC VIBRATORS BG13 • Corps fonte • Aucune lubrification ni air asséché nécessaire Caractéristiques établies à 6 bars
