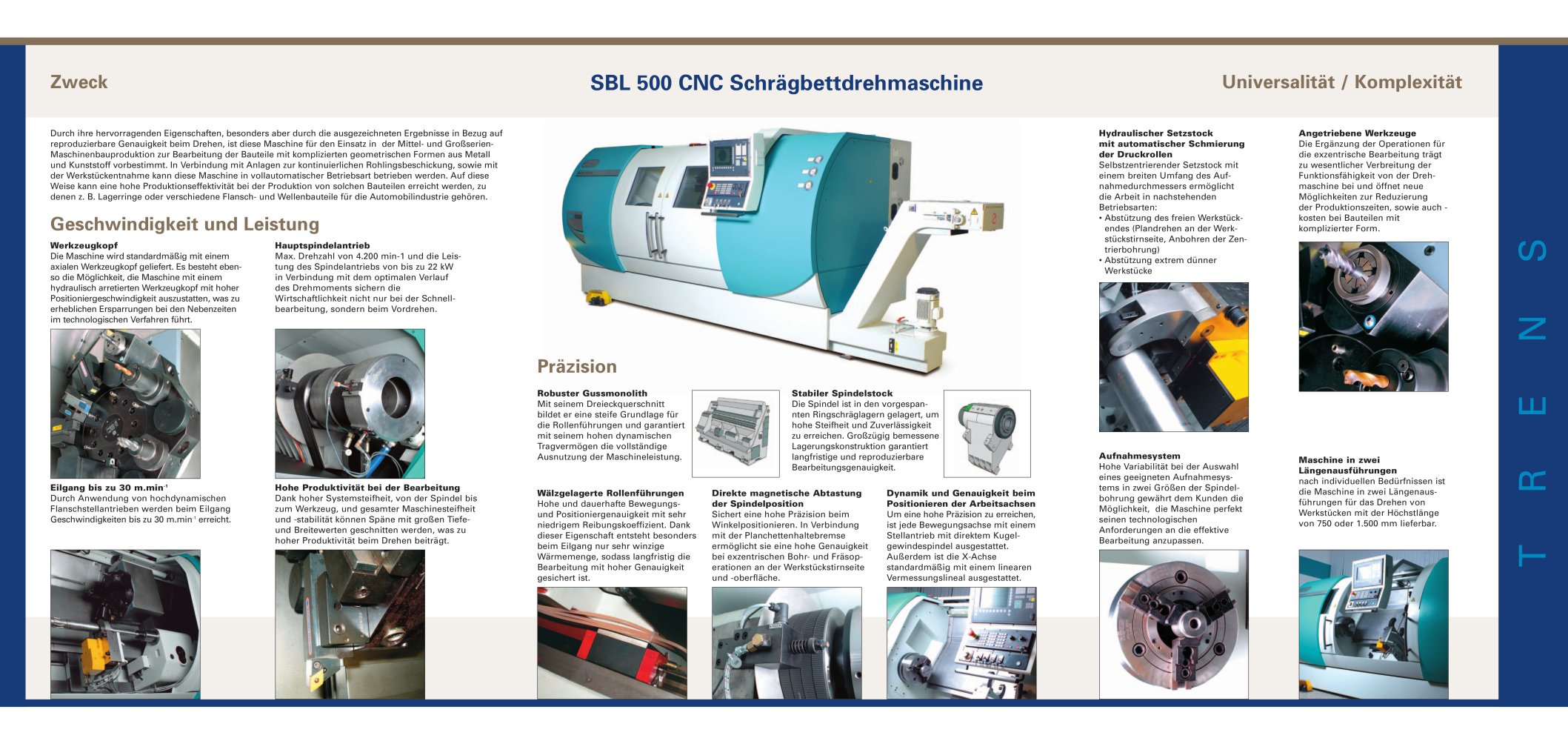

SN 500 SA
2Pages

Geschwindigkeit und Leistung Universalität / Komplexität Präzision Zweck Durch ihre hervorragenden Eigenschaften, besonders aber durch die ausgezeichneten Ergebnisse in Bezug auf reproduzierbare Genauigkeit beim Drehen, ist diese Maschine für den Einsatz in der Mittel- und Großserien- Maschinenbauproduktion zur Bearbeitung der Bauteile mit komplizierten geometrischen Formen aus Metall und Kunststoff vorbestimmt. In Verbindung mit Anlagen zur kontinuierlichen Rohlingsbeschickung, sowie mit der Werkstückentnahme kann diese Maschine in vollautomatischer Betriebsart betrieben werden. Auf diese Weise kann eine hohe Produktionseffektivität bei der Produktion von solchen Bauteilen erreicht werden, zu denen z. B. Lagerringe oder verschiedene Flansch- und Wellenbauteile für die Automobilindustrie gehören. Werkzeugkopf Die Maschine wird standardmäßig mit einem axialen Werkzeugkopf geliefert. Es besteht ebenso die Möglichkeit, die Maschine mit einem hydraulisch arretierten Werkzeugkopf mit hoher Positioniergeschwindigkeit auszustatten, was zu erheblichen Ersparrungen bei den Nebenzeiten im technologischen Verfahren führt. Hauptspindelantrieb Max. Drehzahl von 4.200 min-1 und die Leistung des Spindelantriebs von bis zu 22 kW in Verbindung mit dem optimalen Verlauf des Drehmoments sichern die Wirtschaftlichkeit nicht nur bei der Schnellbearbeitung, sondern beim Vordrehen. Angetriebene Werkzeuge Die Ergänzung der Operationen für die exzentrische Bearbeitung trägt zu wesentlicher Verbreitung der Funktionsfähigkeit von der Drehmaschine bei und öffnet neue Möglichkeiten zur Reduzierung der Produktionszeiten, sowie auch - kosten bei Bauteilen mit komplizierter Form. Stabiler Spindelstock Die Spindel ist in den vorgespannten Ringschräglagern gelagert, um hohe Steifheit und Zuverlässigkeit zu erreichen. Großzügig bemessene Lagerungskonstruktion garantiert langfristige und reproduzierbare Bearbeitungsgenauigkeit. Robuster Gussmonolith Mit seinem Dreieckquerschnitt bildet er eine steife Grundlage für die Rollenführungen und garantiert mit seinem hohen dynamischen Tragvermögen die vollständige Ausnutzung der Maschineleistung. Dynamik und Genauigkeit beim Positionieren der Arbeitsachsen Um eine hohe Präzision zu erreichen, ist jede Bewegungsachse mit einem Stellantrieb mit direktem Kugelgewindespindel ausgestattet. Außerdem ist die X-Achse standardmäßig mit einem linearen Vermessungslineal ausgestattet. SBL 500 CNC Schrägbettdrehmaschine T R E N S Eilgang bis zu 30 m.min-1 Durch Anwendung von hochdynamischen Flanschstellantrieben werden beim Eilgang Geschwindigkeiten bis zu 30 m.min-1 erreicht. Hohe Produktivität bei der Bearbeitung Dank hoher Systemsteifheit, von der Spindel bis zum Werkzeug, und gesamter Maschinesteifheit und -stabilität können Späne mit großen Tiefeund Breitewerten geschnitten werden, was zu hoher Produktivität beim Drehen beiträgt. Maschine in zwei Längenausführungen nach individuellen Bedürfnissen ist die Maschine in zwei Längenausführungen für das Drehen von Werkstücken mit der Höchstlänge von 750 oder 1.500 mm lieferbar. Wälzgelagerte Rollenführungen Hohe und dauerhafte Bewegungsund Positioniergenauigkeit mit sehr niedrigem Reibungskoeffizient. Dank dieser Eigenschaft entsteht besonders beim Eilgang nur sehr winzige Wärmemenge, sodass langfristig die Bearbeitung mit hoher Genauigkeit gesichert ist. Direkte magnetische Abtastung der Spindelposition Sichert eine hohe Präzision beim Winkelpositionieren. In Verbindung mit der Planchettenhaltebremse ermöglicht sie eine hohe Genauigkeit bei exzentrischen Bohr- und Fräsoperationen an der Werkstückstirnseite und -oberfläche. Hydraulischer Setzstock mit automatischer Schmierung der Druckrollen Selbstzentrierender Setzstock mit einem breiten Umfang des Aufnahmedurchmessers ermöglicht die Arbeit in nachstehenden Betriebsarten: • Abstützung des freien Werkstückendes (Plandrehen an der Werkstückstirnseite, Anbohren der Zentrierbohrung) • Abstützung extrem dünner Werkstücke Aufnahmesystem Hohe Variabilität bei der Auswahl eines geeigneten Aufnahmesystems in zwei Größen der Spindelbohrung gewährt dem Kunden die Möglichkeit, die Maschine perfekt seinen technologischen Anforderungen an die effektive Bearbeitung anzupassen.

Arbeitsbereich Umlaufdurchmesser über den Abdeckungen 630 mm der Führungsflächen Umlaufdurchmesser im Spannfutter und Reitstock 405 mm Drehlänge im Spannfutter und Reitstock 750, 1500 Max. Spannfutterdurchmesser 254 (315) mm Spindel Spindelende – Größe DIN 55026 A2-8, A2-11 Spindelbohrung 92, 133 Innenkegel - metrisch 100 Spindelantrieb [AC] FAGOR/SIEMENS Leistung Elektromotor des Hauptantriebs S1 18,5/22 18,5/17 kW Leistung Elektromotor des Hauptantriebs S6 [bei Überlastung] 26/30,8 - 26/20,5 kW Drehzahlbereich Spindel 3000/4200 - 3000 u.min-1 Schlitten mit Antrieben Vorschubbereich...
