Highly-flexible Periflex® CS Cardan Shaft Couplings
20Pages

{{requestButtons}}

Catalog excerpts

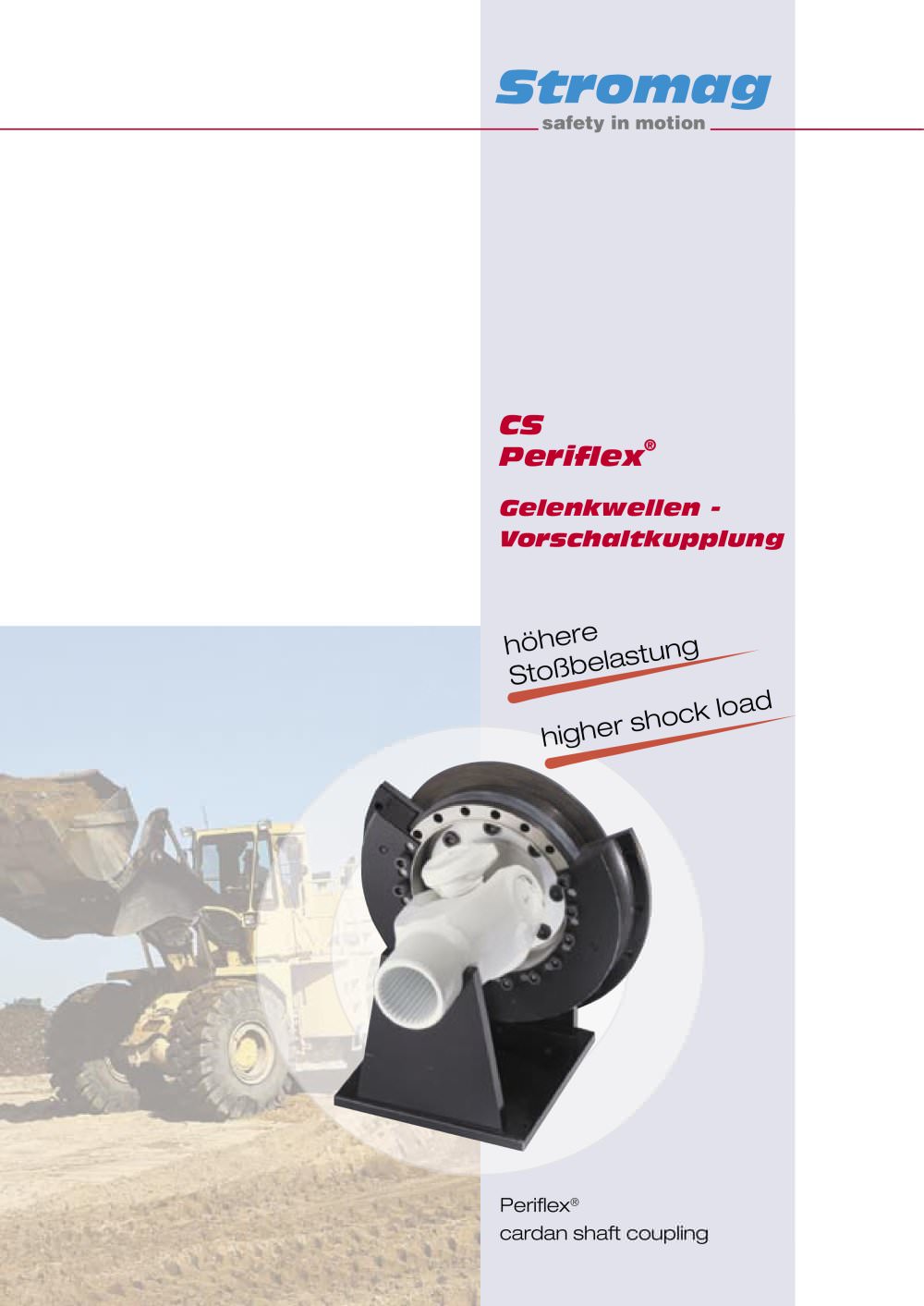

Highly-flexible Periflex® CS Cardan Shaft Couplings - 1

safety in motion CS ® Periflex Gelenkwellen Vorschaltkupplung höhere stung ela Stoßb load shock higher Periflex® cardan shaft coupling

Open the catalog to page 1
Highly-flexible Periflex® CS Cardan Shaft Couplings - 2

Gelenkwellen - Vorschaltkupplung / Cardan Shaft Coupling Alle Angaben uber Stromag Periflex® CS - Kupplungen in Druckschriften alteren Datums sind mit Erscheinen dieser Druckschrift nur noch bedingt gultig. This catalogue for Stromag Periflex® CS couplings cancels and replaces all former editions. We reserve the right to modify the dimensions and construc- Stromag - Produkte entsprechen dem Qualitatsstandard Stromag products comply with the Quality Standard to DIN Inhalt Seite Einsatzgebiete, Hinweise fur den Konstrukteur, Durchdrehsicherung, Hinweise zur Auswahl der Lagerung von...

Open the catalog to page 2
Highly-flexible Periflex® CS Cardan Shaft Couplings - 3

Gelenkwellen − Vorschaltkupplung / Cardan Shaft Coupling Periflex® CS Das Periflex® CS Konzept Die Periflex® CS Kupplungen sind hochelastische Gummikup− plungen mit linearer Federkennlinie, zum Anschluss einer Ge− lenkwelle direkt an einen dieselmotorischen Antrieb. Die Baureihe erstreckt sich über den Drehmomentbereich von 480 Nm bis 14800 Nm. Die motorseitigen Anschlußmaße schließen im Wesentlichen an die SAE − Norm J620 bzw. DIN 6281 an. Die Gelenkwellenseite ist in unterschiedlichen metrischen Grö− ßen lieferbar, auf Anfrage auch für Spicer − , Mechanics − oder kreuzverzahnte...

Open the catalog to page 3
Highly-flexible Periflex® CS Cardan Shaft Couplings - 4

Gelenkwellen − Vorschaltkupplung / Cardan Shaft Coupling Periflex® CS Einsatzgebiete Die Periflex® CS Kupplung ist konzipiert für den Einsatz an Kol− benmaschinen zum direkten Anschluß einer Gelenkwelle. Das Ringelement kann direkt an das Schwungrad eines Motors an− geschraubt werden. Die Gelenkwelle wird an die B − Seite der Kupplung angeflanscht. Beugewinkel der Gelenkwelle bis zu 5° können allgemein zugelassen werden, größere Winkel auf An− frage. Type of application The Periflex® CS coupling is designed for application with piston engines for direct connection to a cardan shaft. The...

Open the catalog to page 4
Highly-flexible Periflex® CS Cardan Shaft Couplings - 5

Gelenkwellen − Vorschaltkupplung / Cardan Shaft Coupling Periflex® CS DD 880002 Hinweise zur Auswahl der Kupplungsgröße Für Periflex® CS Kupplungen liegen die statischen und dynami− schen Kennwerte vor. Mit ihrer Hilfe ist es möglich, die geei− gnete Kupplungsgröße für den vorliegenden Antriebsfall auszu− wählen. Maßgebend dafür sind die Belastungen aus über − tragener Leistung und Drehschwingungsbelastungen. Für sta− tionäre Betriebszustände sind TKN, TKW und PKV, für instatio− näre Betriebszustände sind die TKmax − Werte heranzuziehen. Unterstützung bei der Auslegung, insbesondere der...

Open the catalog to page 5
Highly-flexible Periflex® CS Cardan Shaft Couplings - 6

Gelenkwellen − Vorschaltkupplung / Cardan Shaft Coupling Periflex® CS Montagehinweise und Lieferumfang Die Stromag − Periflex® CS Kupplung kann mit ihrem Ringele− ment (1) über das Flanschlager (2) direkt an das Schwungrad eines Motors angeschraubt werden. Das Drehmoment wird über das Ringelement (1) auf den Kardanflansch (3) übertra− gen. Hier kann die Gelenkwelle einer Arbeitsmaschine, eines Getriebes o. ä. angeschlossen werden. Der Kardanflansch (3) wird mit dem Ringelement (1) und der Druckplatte (4) mittels Zylinderschrauben (10) verbunden. Die verschraubten Teile sind mittels...

Open the catalog to page 6
Highly-flexible Periflex® CS Cardan Shaft Couplings - 7

Kennwerte der Periflex® CS Kupplung Characteristics of the Periflex® CS coupling TKN Das Nenndrehmoment der Kupplung kann im gesamten zuläs− sigen Drehzahlbereich dauernd übertragen werden. Es darf vom Nenndrehmoment TN der Anlage nicht überschritten wer− den. TKN > TN TKN The nominal torque of the coupling can be transmitted continu− ously over the admissible speed − range. The nominal torque TN of the installation must not exceed that of the coupling. TKN > TN TKmax1 Das Maximaldrehmoment TKmax1 der Kupplung kann als Spit− zenbelastung ertragen werden und darf von normalen instatio− nären...

Open the catalog to page 7
Highly-flexible Periflex® CS Cardan Shaft Couplings - 8

Kennwerte der Periflex® CS Kupplung Characteristics of the Periflex® CS coupling y y Die verhältnismäßige Dämpfung ist ein Maß für die Fähigkeit der Kupplung, einen Teil der anfallenden Schwingungsenergie in Wärme umzuwandeln. Die Dämpfung kann mit der Dämpfungsschleife (Hysterese− schleife) ermittelt werden. The proportional damping is a factor for the capacity of a cou− pling to convert a part of the occurring cyclic energy into heat. WD y= = Wel The damping can be determined by the damping loop (hyste− resis loop). AD WD y= Wel Ael Die Fläche AD ist ein Maß für die Dämpfungsarbeit WD...

Open the catalog to page 8
Highly-flexible Periflex® CS Cardan Shaft Couplings - 18

Gelenkwellen − Vorschaltkupplung / Cardan Shaft Coupling Periflex® CS Umrechnungsfaktoren / Conversion Factors Größe Size Formel − zeichen Symbol SI − Einheit SI − Unit Zeichen Sign Umrechnungsfaktoren Conversion Formula Länge / Length l Meter m 1 m = 100 cm = 1000 mm 1 m = 39,4 in = 3,28 ft ebener Winkel / Flat Angle abg Radiant / Radian rad Masse / Mass m Kilogr. / Kilogramme kg 1 kg = 1000 g 1 kg = 0,0685 lb s2 /ft Kraft / Force F Newton N 1000 N = 1 kN 1 N = 1 kgm/s2 1 N = 0,102 kp 1 N = 0,225 lb Drehmoment / Torque T Newtonmeter Nm 1000 Nm = 1 kNm 1 Nm = 1 J = 1 Ws 1 Nm = 8,85 lb in =...

Open the catalog to page 18
Highly-flexible Periflex® CS Cardan Shaft Couplings - 19

Gelenkwellen − Vorschaltkupplung / Cardan Shaft Coupling Periflex® CS Fragebogen zur Auslegung von elastischen Kupplungen Questionnaire to allow the determination of flexible couplings Antriebsmaschine / Driving machine Motorart (Elektro − , Verbrennungsmotor etc) Motor system (electric motor, combustion engine etc.) Motortyp (Fabrikat, Typ) / Motor or engine type (make, type) Motoraufstellung (starr, elastisch) / Engine mounting (rigid or resilient) Schwungradzentrierdurchmesser / Flywheel centering diameter (mm) Nennleistung / Nominal output (kW) Nenndrehzahl / Nominal speed (min − 1 /...

Open the catalog to page 19
