circuit breakers WL vacuum 12-24KV

Product catalog summary

Overview
The document outlines the WL series medium voltage vacuum circuit breakers designed for indoor applications. These breakers utilize a separate pole technique, with each pole containing a vacuum interrupter encapsulated in resin, providing protection against impact, dust, and condensation.

Specifications
The circuit breakers are available in 12kV and 24kV versions, with rated normal currents of 630A, 800A, and 1250A. They adhere to IEC 62271-100 and CEI EN 62271-100 standards. The operating temperature range is from -20°C to +40°C.

Operating Mechanism
The breakers feature an energy-stored and free-release operating mechanism, enabling independent opening and closing operations. Remote control is facilitated by optional electrical accessories like a geared motor and shunt releases.

Applications
WL circuit breakers are ideal for medium voltage secondary distribution and MV/LV transformer substations in industrial and service sectors. They are suitable for unmanned substations without auxiliary power supply, thanks to an optional self-supplied microprocessor-based overcurrent release.

Testing and Compliance
The circuit breakers have passed type tests (heating, insulation, short-time current withstand, mechanical life) and individual tests (insulation, resistance measurement, mechanical and electrical operation) to ensure safety and reliability.

Accessories
Standard accessories include mechanical signaling devices, operation counters, and auxiliary contacts. Optional accessories include additional shunt releases, undervoltage releases, and mechanical overrides.

Diagrams and Notes
The document contains electric circuit diagrams for various components and operational states, along with notes on circuit supervision and power supply considerations for auxiliary circuits.

Catalog excerpts

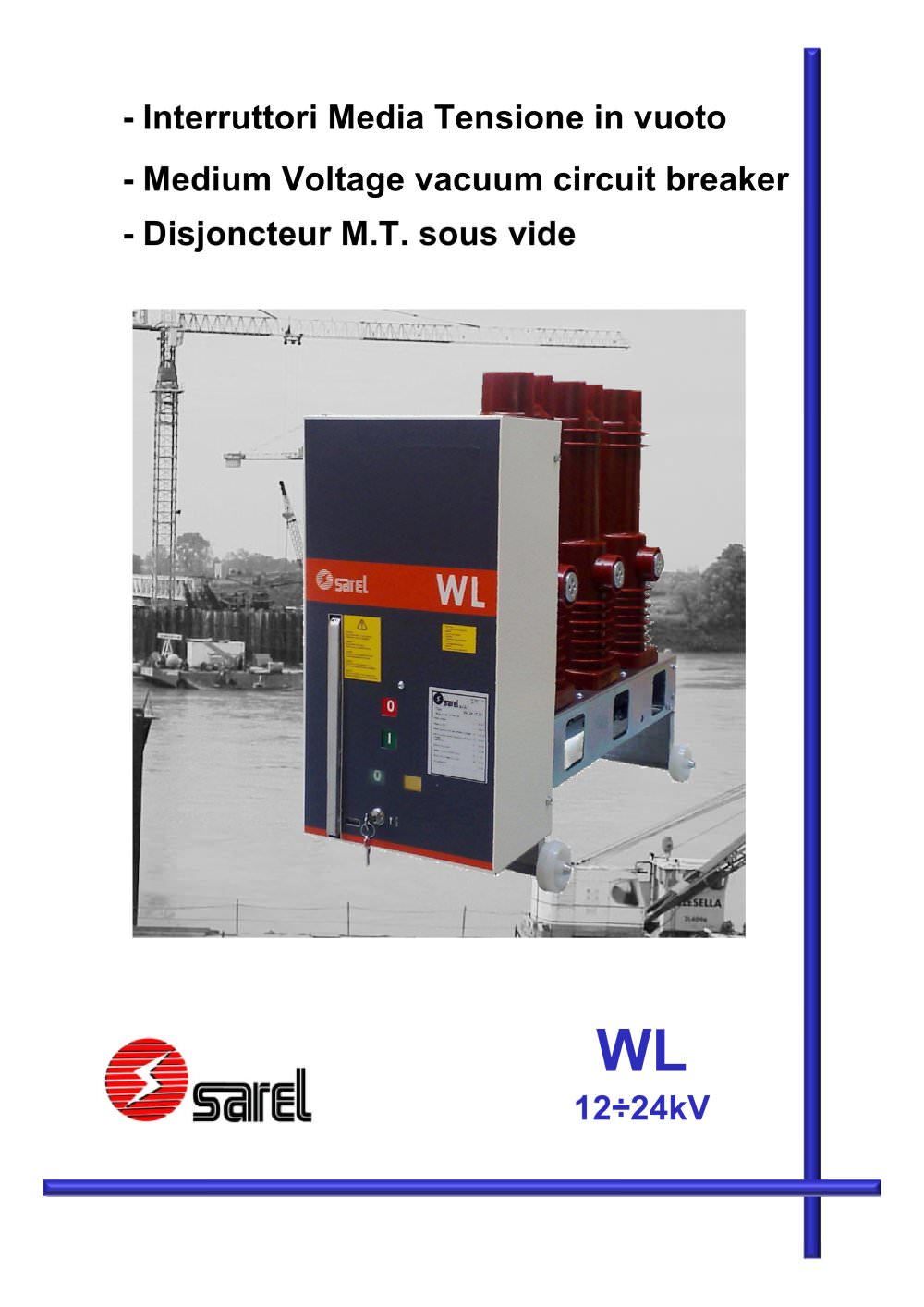

tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:21.00pt "Arial", sans-serif; } .font1 { font:33.00pt "Arial Black", sans-serif; } - Interruttori Media Tensione in vuoto I - Medium Voltage vacuum circuit breaker I - Disjoncteur M.T. sous vide I

Open the catalog to page 1

tr.row {} td.cell {} div.block {} div.paragraph {}

Open the catalog to page 2

tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:10.00pt "Microsoft Sans Serif", sans-serif; } .font1 { font:9.00pt "Times New Roman", serif; } .font2 { font:10.00pt "Times New Roman", serif; } Caratteristiehe di funzionamento Opration characteristics Caractristiques d'op驩ration Gli interruttori di media tensione in vuoto per interno del tipo WL sono realizzati tramite la tecnica di costruzione a poli separati. All'interno di ogni polo si trova un'ampolla sottovuoto che, grazie ad un particolare processo produttivo, viene racchiusa all'interno della resina direttamente nella fase...

Open the catalog to page 3

tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:13.00pt "Arial", sans-serif; } .font1 { font:9.00pt "Times New Roman", serif; } Deserizione Description Description 4 1) Terminali di media tensione superiore 1) Upper medium voltage terminais 2) Terminali di media tensione inferiore 2) Lower medium voltage terminais 3) Leva carica molle 2) Operating lever for charging springs 4) Interruttore di apertura 3) Opening switch 5) Interruttore di chiusura 4) Closing switch 6) Segnalatore meccanico interruttore aperto / chiuso 5) Circuit-breaker open/closed mechanical signalling device...

Open the catalog to page 4

tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:9.00pt "Times New Roman", serif; } .font1 { font:10.00pt "Times New Roman", serif; } Modalit d'impiego Employment modality Modalit d'emploi Gli interruttori della s੩rie WL vengono impiegati in tutte le applicazioni della distribuzione secondaria di media tensione e nelle cabine di trasformazione MT/BT di stabilimenti, officine del settore industriale in genere e del terziario. Grazie all'applicazione (facoltativa) dello sganciatore di massima corrente a microprocessore autoalimentato, gli interruttori della serie WL sono abilitati...

Open the catalog to page 5

tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:10.00pt "Microsoft Sans Serif", sans-serif; } .font1 { font:9.00pt "Times New Roman", serif; } .font2 { font:10.00pt "Times New Roman", serif; } Normativa e certificati d'omologazione Norms and homologation Normes et certificat d'homologation Gli interruttori WL sono conformi aile norme IEC 62271-100, CEI EN 62271-100, CENELEC HD 348 S6, GOST e a quelle dei principali paesi industriali. Sono stati sottoposti alle prove di seguito riportate e garantiscono la sicurezza e l'affidabilit dell'apparecchiatura in servizio in ogni impianto....

Open the catalog to page 6

tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:10.00pt "Microsoft Sans Serif", sans-serif; } .font1 { font:7.00pt "Times New Roman", serif; } .font2 { font:9.00pt "Times New Roman", serif; } Caretteristiehe elettriehe Electric charateristics Charateristics lectrique -Interruttore -Circuit-breaker -Disjoncteur WL-VCB-12kV WL-VCB-24kV -Norme -Norms -Normes IEC 62271-100 IEC 62271-100 -Tensione nominale -Rated Voltage -Tension nominal Ur[kV] 12 24 -Tensione di tenuta a 50 HZ -Withstand voltage at 50HZ -Tension de tenue 50HZ Ud (1 min) [kv] 28 50 -Tensione di tenuta ad impulso -Impulse...
