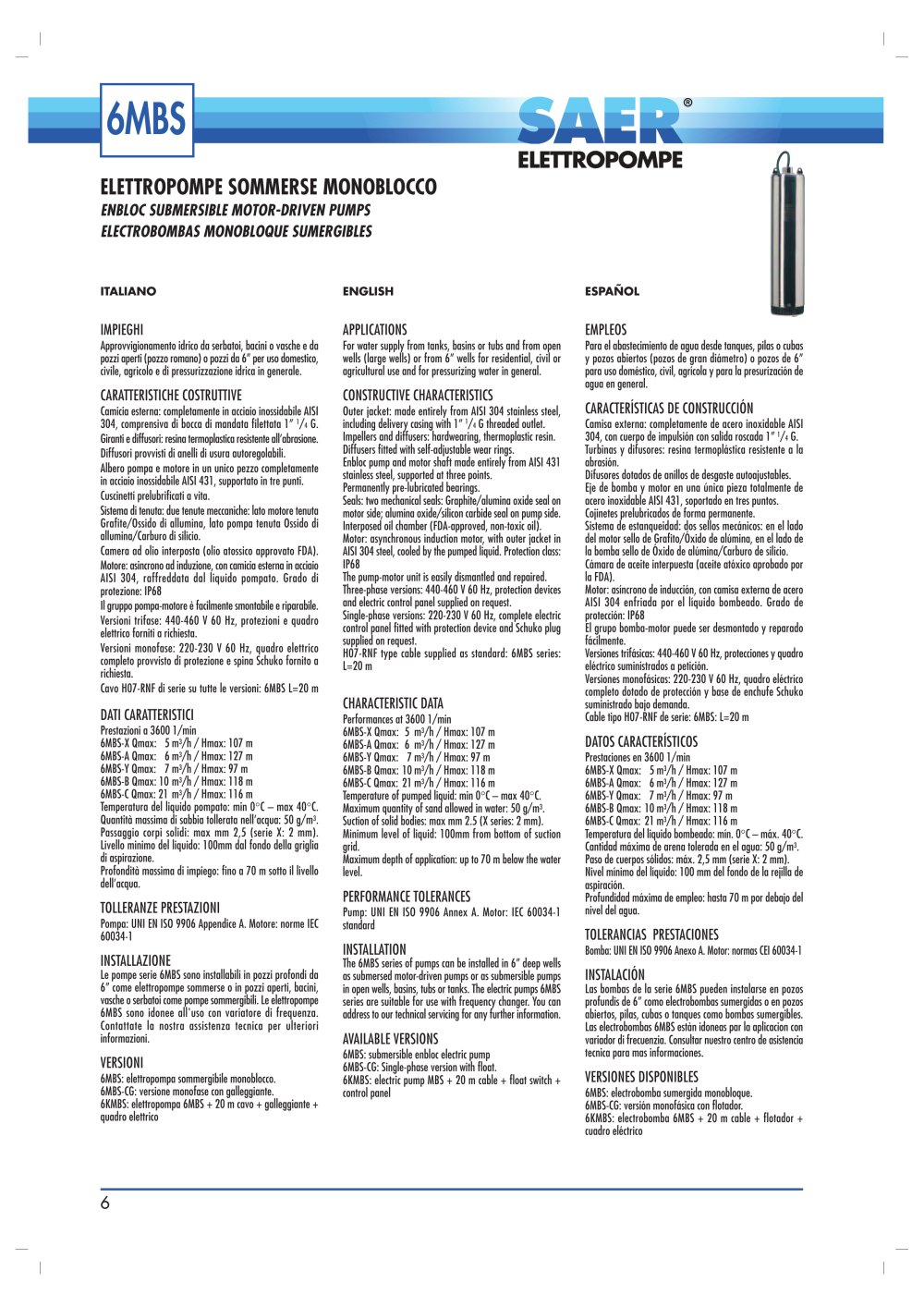

6MBS
8Pages

6 IMPIEGHI Approvvigionamento idrico da serbatoi, bacini o vasche e da pozzi aperti (pozzo romano) o pozzi da 6” per uso domestico, civile, agricolo e di pressurizzazione idrica in generale. CARATTERISTICHE COSTRUTTIVE Camicia esterna: completamente in acciaio inossidabile AISI 304, comprensiva di bocca di mandata filettata 1” 1/4 G. Giranti e diffusori: resina termoplastica resistente all’abrasione. Diffusori provvisti di anelli di usura autoregolabili. Albero pompa e motore in un unico pezzo completamente in acciaio inossidabile AISI 431, supportato in tre punti. Cuscinetti prelubrificati a vita. Sistema di tenuta: due tenute meccaniche: lato motore tenuta Grafite/Ossido di allumina, lato pompa tenuta Ossido di allumina/Carburo di silicio. Camera ad olio interposta (olio atossico approvato FDA). Motore: asincrono ad induzione, con camicia esterna in acciaio AISI 304, raffreddata dal liquido pompato. Grado di protezione: IP68 Il gruppo pompa-motore è facilmente smontabile e riparabile. Versioni trifase: 440-460 V 60 Hz, protezioni e quadro elettrico forniti a richiesta. Versioni monofase: 220-230 V 60 Hz, quadro elettrico completo provvisto di protezione e spina Schuko fornito a richiesta. Cavo H07-RNF di serie su tutte le versioni: 6MBS L=20 m DATI CARATTERISTICI Prestazioni a 3600 1/min 6MBS-X Qmax: 5 m3/h / Hmax: 107 m 6MBS-A Qmax: 6 m3/h / Hmax: 127 m 6MBS-Y Qmax: 7 m3/h / Hmax: 97 m 6MBS-B Qmax: 10 m3/h / Hmax: 118 m 6MBS-C Qmax: 21 m3/h / Hmax: 116 m Temperatura del liquido pompato: min 0°C – max 40°C. Quantità massima di sabbia tollerata nell’acqua: 50 g/m3. Passaggio corpi solidi: max mm 2,5 (serie X: 2 mm). Livello minimo del liquido: 100mm dal fondo della griglia di aspirazione. Profondità massima di impiego: fino a 70 m sotto il livello dell’acqua. TOLLERANZE PRESTAZIONI Pompa: UNI EN ISO 9906 Appendice A. Motore: norme IEC 60034-1 INSTALLAZIONE Le pompe serie 6MBS sono installabili in pozzi profondi da 6” come elettropompe sommerse o in pozzi aperti, bacini, vasche o serbatoi come pompe sommergibili. Le elettropompe 6MBS sono idonee all'uso con variatore di frequenza. Contattate la nostra assistenza tecnica per ulteriori informazioni. VERSIONI 6MBS: elettropompa sommergibile monoblocco. 6MBS-CG: versione monofase con galleggiante. 6KMBS: elettropompa 6MBS + 20 m cavo + galleggiante + quadro elettrico ITALIANO ENGLISH ESPAÑOL ELETTROPOMPE SOMMERSE MONOBLOCCO ENBLOC SUBMERSIBLE MOTOR-DRIVEN PUMPS ELECTROBOMBAS MONOBLOQUE SUMERGIBLES APPLICATIONS For water supply from tanks, basins or tubs and from open wells (large wells) or from 6” wells for residential, civil or agricultural use and for pressurizing water in general. CONSTRUCTIVE CHARACTERISTICS Outer jacket: made entirely from AISI 304 stainless steel, including delivery casing with 1” 1/4 G threaded outlet. Impellers and diffusers: hardwearing, thermoplastic resin. Diffusers fitted with self-adjustable wear rings. Enbloc pump and motor shaft made entirely from AISI 431 stainless steel, supported at three points. Permanently pre-lubricated bearings. Seals: two mechanical seals: Graphite/alumina oxide seal on motor side; alumina oxide/silicon carbide seal on pump side. Interposed oil chamber (FDA-approved, non-toxic oil). Motor: asynchronous induction motor, with outer jacket in AISI 304 steel, cooled by the pumped liquid. Protection class: IP68 The pump-motor unit is easily dismantled and repaired. Three-phase versions: 440-460 V 60 Hz, protection devices and electric control panel supplied on request. Single-phase versions: 220-230 V 60 Hz, complete electric control panel fitted with protection device and Schuko plug supplied on request. H07-RNF type cable supplied as standard: 6MBS series: L=20 m CHARACTERISTIC DATA Performances at 3600 1/min 6MBS-X Qmax: 5 m3/h / Hmax: 107 m 6MBS-A Qmax: 6 m3/h / Hmax: 127 m 6MBS-Y Qmax: 7 m3/h / Hmax: 97 m 6MBS-B Qmax: 10 m3/h / Hmax: 118 m 6MBS-C Qmax: 21 m3/h / Hmax: 116 m Temperature of pumped liquid: min 0°C – max 40°C. Maximum quantity of sand allowed in water: 50 g/m3. Suction of solid bodies: max mm 2.5 (X series: 2 mm). Minimum level of liquid: 100mm from bottom of suction grid. Maximum depth of application: up to 70 m below the water level. PERFORMANCE TOLERANCES Pump: UNI EN ISO 9906 Annex A. Motor: IEC 60034-1 standard INSTALLATION The 6MBS series of pumps can be installed in 6” deep wells as submersed motor-driven pumps or as submersible pumps in open wells, basins, tubs or tanks. The electric pumps 6MBS series are suitable for use with frequency changer. You can address to our technical servicing for any further information. AVAILABLE VERSIONS 6MBS: submersible enbloc electric pump 6MBS-CG: Single-phase version with float. 6KMBS: electric pump MBS + 20 m cable + float switch + control panel EMPLEOS Para el abastecimiento de agua desde tanques, pilas o cubas y pozos abiertos (pozos de gran diámetro) o pozos de 6” para uso doméstico, civil, agrícola y para la presurización de agua en general. CARACTERÍSTICAS DE CONSTRUCCIÓN Camisa externa: completamente de acero inoxidable AISI 304, con cuerpo de impulsión con salida roscada 1” 1/4 G. Turbinas y difusores: resina termoplástica resistente a la abrasión. Difusores dotados de anillos de desgaste autoajustables. Eje de bomba y motor en una única pieza totalmente de acero inoxidable AISI 431, soportado en tres puntos. Cojinetes prelubricados de forma permanente. Sistema de estanqueidad: dos sellos mecánicos: en el lado del motor sello de Grafito/Óxido de alúmina, en el lado de la bomba sello de Óxido de alúmina/Carburo de silicio. Cámara de aceite interpuesta (aceite atóxico aprobado por la FDA). Motor: asíncrono de inducción, con camisa externa de acero AISI 304 enfriada por el líquido bombeado. Grado de protección: IP68 El grupo bomba-motor puede ser desmontado y reparado fácilmente. Versiones trifásicas: 440-460 V 60 Hz, protecciones y quadro eléctrico suministrados a petición. Versiones monofásicas: 220-230 V 60 Hz, quadro eléctrico completo dotado de protección y base de enchufe Schuko suministrado bajo demanda. Cable tipo H07-RNF de serie: 6MBS: L=20 m DATOS CARACTERÍSTICOS Prestaciones en 3600 1/min 6MBS-X Qmax: 5 m3/h / Hmax: 107 m 6MBS-A Qmax: 6 m3/h / Hmax: 127 m 6MBS-Y Qmax: 7 m3/h / Hmax: 97 m 6MBS-B Qmax: 10 m3/h / Hmax: 118 m 6MBS-C Qmax: 21 m3/h / Hmax: 116 m Temperatura del liquido bombeado: mín. 0°C – máx. 40°C. Cantidad máxima de arena tolerada en el agua: 50 g/m3. Paso de cuerpos sólidos: máx. 2,5 mm (serie X: 2 mm). Nivel mínimo del líquido: 100 mm del fondo de la rejilla de aspiración. Profundidad máxima de empleo: hasta 70 m por debajo del nivel del agua. TOLERANCIAS PRESTACIONES Bomba: UNI EN ISO 9906 Anexo A. Motor: normas CEI 60034-1 INSTALACIÓN Las bombas de la serie 6MBS pueden instalarse en pozos profundis de 6” como electrobombas sumergidas o en pozos abiertos, pilas, cubas o tanques como bombas sumergibles. Las electrobombas 6MBS estàn idoneas par la aplicacion con variador di frecuenzia. Consultar nuestro centro de asistencia tecnica para mas informaciones. VERSIONES DISPONIBLES 6MBS: electrobomba sumergida monobloque. 6MBS-CG: versión monofásica con flotador. 6KMBS: electrobomba 6MBS + 20 m cable + flotador + cuadro eléctrico 6MBS
