Pneumohydraulic Pumps P720
6Pages

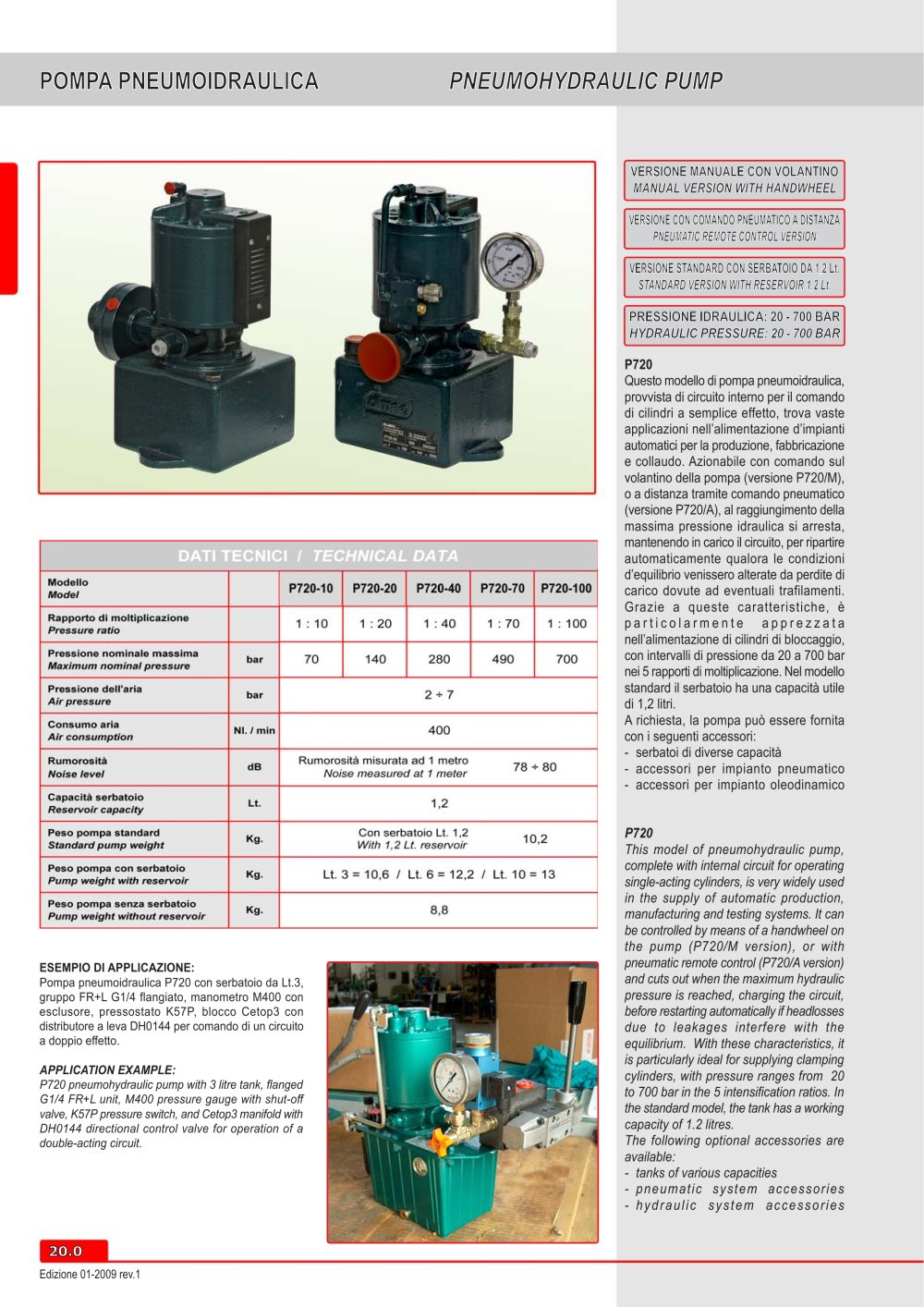

VERSIONE MANUALE CON VOLANTINO MANUAL VERSION WITH HANDWHEEL Pompa pneumoidraulica P720 con serbatoio da Lt.3, gruppo FR+L G1/4 flangiato, manometro M400 con esclusore, pressostato K57P, blocco Cetop3 con distributors a leva DH0144 per comando di un circuito APPLICATION EXAMPLE: P720 pneumohydraulic pump with 3 litre tank, flanged G1/4 FR+L unit, M400 pressure gauge with shut-off valve, K57P pressure switch, and Cetop3 manifold with DH0144 directional control valve for operation of a double-acting circuit. VERSIONE CON COMANDO PNEUMATICO A DISTANZA PNEUMATIC REMOTE CONTROL VERSION VERSIONE STANDARD CON SERBATOIO DA 1,2 Lt. STANDARD VERSION WITH RESERVOIR 1,2 Lt. Questo modello di pompa pneumoidraulica, prowista di circuito interno per il comando di cilindri a semplice effetto, trova vaste applicazioni nell'alimentazione d'impianti automatici per la produzione, fabbricazione e collaudo. Azionabile con comando sul volantino della pompa (versione P720/M), o a distanza tramite comando pneumatico (versione P720/A), al raggiungimento della massima pressione idraulica si arresta, mantenendo in carico il circuito, per ripartire automaticamente qualora le condizioni d'equilibrio venissero alterate da perdite di carico dovute ad eventuali trafilamenti. Grazie a queste caratteristiche, e particolarmente apprezzata nell'alimentazione di cilindri di bloccaggio, nei 5 rapporti di moltiplicazione. Nel modello standard il serbatoio ha una capacita utile A richiesta, la pompa puo essere fornita - serbatoi di diverse capacita - accessori per impianto pneumatico - accessori per impianto oleodinamico This model of pneumohydraulic pump, complete with internal circuit for operating single-acting cylinders, is very widely used in the supply of automatic production, manufacturing and testing systems. It can be controlled by means of a handwheel on the pump (P720/M version), or with pneumatic remote control (P720/A version) and cuts out when the maximum hydraulic pressure is reached, charging the circuit, before restarting automatically ifheadlosses due to leakages interfere with the equilibrium. With these characteristics, it is particularly ideal for supplying clamping cylinders, with pressure ranges from 20 the standard model, the tank has a working The following optional accessories are - tanks of various capacities - pneumatic system accessories - hydraulic system accessories

ACCESSORI / ACCESSORIES PRESSURE GAUGES PRESSURE SWITCHES FILTRO OLIO ALTA PRESSIONE HIGH PRESSURE OIL FILTER COMPONENTIIDRAULICIE PNEUMATICI HYDRAULIC AND PNEUMATIC COMPONENTS DIAGRAMMADELLE PRESSIONIE DELLE PORTATE / FLOW AND PRESSURE PERFORMANCE GUIDES Pressione aria Portata Olio / Hydraulic Flow Portata Olio / Hydraulic Flow Portata Olio / Hydraulic Flow Portata Olio / Hydraulic Flow Portata Olio / Hydraulic Flow

P720/M - P720/A CON SERBATOIO DA LT. 1,2 / P720/M ■ P720/A WITH 1,2 LTR. TANK /M - Versione manuale con volantino / Manual version with handwheel ' /A - Versione con comando pneumatico a distanza / Pneumatic remote control version ACCESSORI / ACCESSORIES PRESSURE GAUGES PRESSURE SWITCHES FILTRO OLIO ALTA PRESSIONE HIGH PRESSURE OIL FILTER HYDRAULIC AND PNEUMATIC COMPONENTS

P720 SERIE * * /M - Versione manuale con volantino / Manual version with handwheel ** /A - Versione con comando pneumatico a distanza / Pneumatic remote control version P720/M - P720/A SENZA SERBATOIO / P720/M - P720/A WITHOUT TANK SERBAT TANK * Lunghezza standard A richiesta si può avere la lunghezza desiderata. * Standard lenght On demand the desired length can be had. P720/B SENZA VALVOLA DI SCARICO / P720/B WITHOUT DISCHARGE VALVE VALVOLA VALVE P720/B SENZA VALVOLA DI MESSA A SCARICO P720/B WITHOUT DISCHARGE VALVE Attenzione: Questa versione è disponibile con tutti i serbatoi dei...

POMPA PNEUMOIDRAULICA PNEUMOHYDRAULIC PUMP ESEMPIO DI ORDINAZIONE / ORDERING EXAMPLE P720-20 serbatoio tank Modello Model - 1,2 = Serbatoio Lt. 1,2 1,2 Ltr. tank (Vedi dati tecnici) (See technical data) versione version /M= (Versione standard) (Standard version) -3= -6= Serbatoio Lt. 6 6 Ltr. tank - 10 = Serbatoio Lt. 10 10 Ltr. tank -S= /A Serbatoio Lt. 3 3 Ltr. tank Versione con volantino Version with handwheel Versione con comando pneumatico a distanza = Version with pneumatic remote control Senza serbatoio Without tank Esempio di ordinazione di una pompa P720-20 con serbatoio Lt.3 con...

SERIE P720 ESEMPIO DI APPLICAZIONE: N.2 pompe pneumoidrauliche P720 rapporto 1:10 e 1:70 montate su serbatoio da Lt.10 a funzionamento indipendente con possibilità di scegliere tramite rubinetto montato sul blocco idraulico quale linea azionare. Questa applicazione consente di alimentare a pressioni differenti lo stesso circuito. A P P L I C AT I O N E X A M P L E : Two independently-operating P720 pneumohydraulic pumps ratio 1:10 and 1:70 mounted on a 10-litre tank, with selection of the line to be operated by means of a valve on the hydraulic manifold. This application allows the same...
