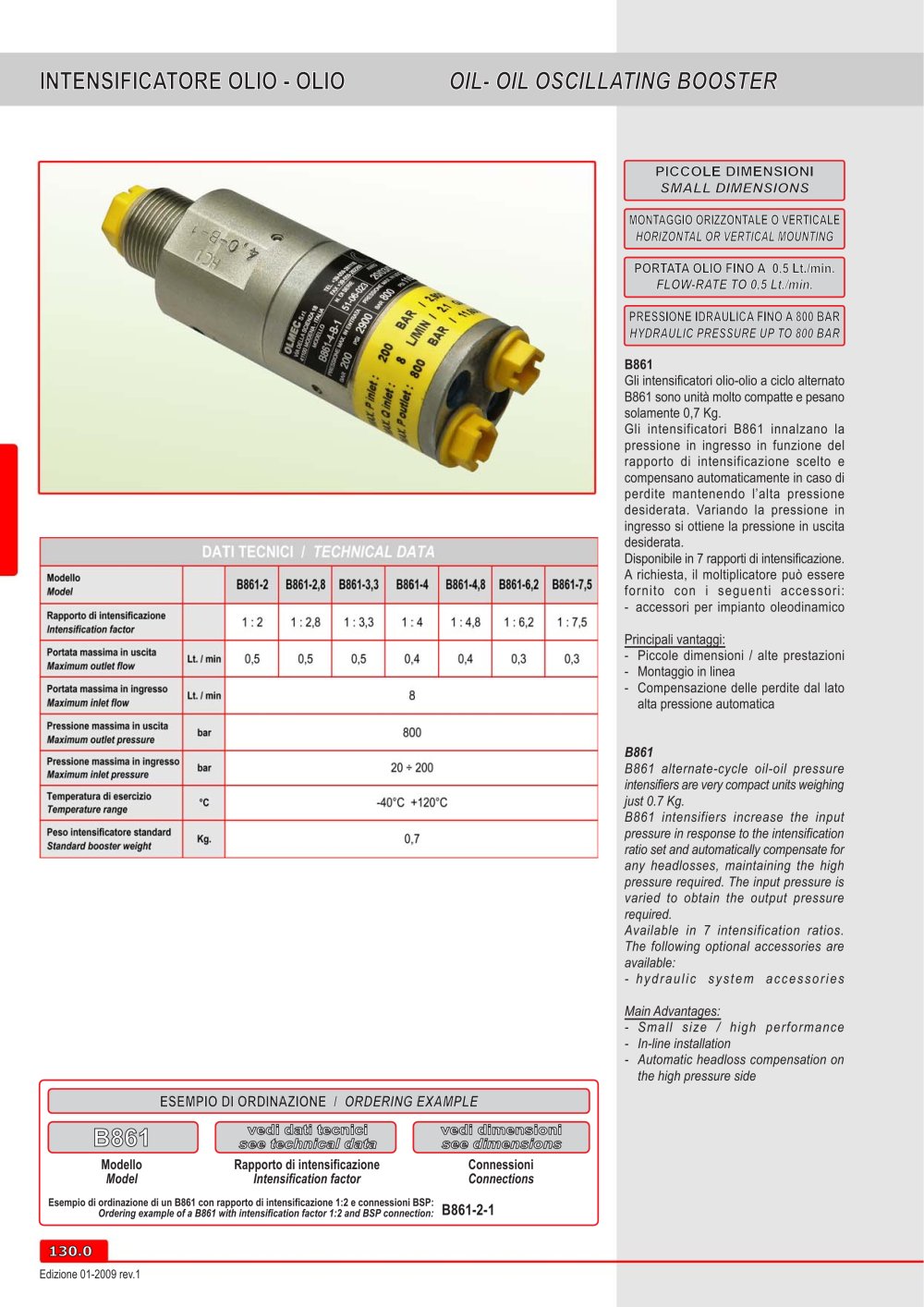

PICCOLE DIMENSIONI SMALL DIMENSIONS Intensification factor Esempio di ordinazione di un B861 con rapporto di intensificazione 1:2 e connessioni BSP: open o * Ordering example of a B861 with intensification factor 1:2 and BSP connection: DOOl MONTAGGIO ORIZZONTALE 0 VERTICALE HORIZONTAL OR VERTICAL MOUNTING PORTATA OLIO FINO A 0,5 Lt./min. PRESSIONE IDRAUUCA FINO A 800 BAR Gli intensificatori olio-olio a ciclo alternato B861 sono unita molto compatte e pesano pressione in ingresso in funzione del rapporto di intensificazione scelto e compensano automaticamente in caso di perdite mantenendo I'alta pressione desiderata. Variando la pressione in ingresso si ottiene la pressione in uscita Disponibile in 7 rapporti di intensificazione. A richiesta, il moltiplicatore puo essere fornito con i seguenti accessori: - accessori per impianto oleodinamico Principali vantaggi: - Piccole dimensioni / alte prestazioni - Compensazione delle perdite dal lato alta pressione automatica B861 alternate-cycle oil-oil pressure intensifiers are very compact units weighing B861 intensifiers increase the input pressure in response to the intensification ratio set and automatically compensate for any headlosses, maintaining the high pressure required. The input pressure is varied to obtain the output pressure Available in 7 intensification ratios. The following optional accessories are - hydraulic system accessories Main Advantages: - Small size I high performance - In-line installation - Automatic headloss compensation on the high pressure side

ATTENZIONE / ATTENTION UTILIZZARE OLIO IDRAULICO PER LIQUIDI DIFFERENTI SI PREGA Dl CONTATTARE L'UFFICIO TECNICO. OUTLET PRESSURE MUST RECOGNIZED HYDRAULIC FLUID COMPATIBLE WITH BUNA-N SEALS. FOR OTHER FLUIDS PLEASE CONTACT TECHNICAL DEPT. ACCESSORI / ACCESSORIES PRESSURE GAUGES VALVOLADI SEQUENZA SEQUENCE VALVE CONNECTION UNITS FILTRO OLIO ALTA PRESSIONE HIGH PRESSURE OIL FILTER COMPONENT! IDRAULICIEPNEUMATICI HYDRAULIC AND PNEUMATIC COMPONENTS Hgti pressure cormectw:H ACCESSORI / ACCESSORIES vedi pagina / see page <Q2,©u@ Intensificatore olio-olio B861 con i seguenti accessori: 2 Distributors...
