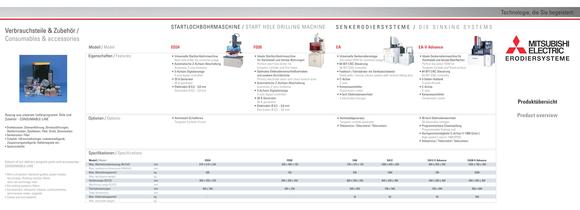

23003_ME_EDM_Gesamt_Layout 1 21.05.10 10:20 Seite 1 Technologie, die Sie begeistert: STARTLOCHBOHRMASCHINE / START HOLE DRILLING MACHINE SENKERODIERSYSTEME / DIE SINKING SYSTEMS Modell / Model ED24 FD20 EA EA-V Advance Eigenschaften / Features: • Universelle Startlochbohrmaschine Start hole driller for universal usage • Automatische Z-Achsen-Abschaltung Automatic Z-axis limitation • 3-Achsen Digitalanzeige 3-axis digital controller • 25 A Generator 25 A generator • Elektroden Ø 0,3 – 3,0 mm Electrodes Ø 0,3 – 3,0 mm • Ideale Startlochbohrmaschine für Hartmetall und feinste Bohrungen Perfect start hole driller for tungsten carbide and fine holes • Optimales Elektrodenverschleißverhalten und saubere Durchbrüche Perfect electrode wear and clean breach area • Automatische Z-Achsen-Abschaltung Automatic Z-axis limitation • 3-Achsen Digitalanzeige 3-axis digital controller • 30 A Generator 30 A generator • Elektroden Ø 0,2 – 3,0 mm Electrodes Ø 0,2 – 3,0 mm • Universelle Senkerodieranlage Die sinker EDM for universal usage • 64-BIT-CNC-Steuerung 64-BIT-CNC-controller • Festtisch / Fahrständer mit Vertikalschiebetür Fixed table / moving column system with vertical sliding door • C-Achse C-axis • Kompressorkühler Compressor cooler • 4-fach Elektrodenwechsler 4 electrodes changer • Ideale Senkerodiermaschine für Hartmetall und feinste Oberflächen Perfect die sinker EDM for Tungsten Carbide and finest surface • 64-BIT-CNC-Steuerung 64-BIT-CNC-controller • 3-Seiten-Hubtank 3-sides lift tank • C-Achse C-axis • Kompressorkühler Compressor cooler • Hartmetallgenerator Tungsten carbide generator • Teleservice / Telecontrol / Telecontact • 20-fach Elektrodenwechsler 20 electrodes changer • Programmierbare Zusatzspülung Programmable flushing unit • Hochgeschwindigkeits-C-Achse (1-1500 U/min.) High speed C-axis (1-1500 RPM) • Teleservice / Telecontrol / Telecontact Verbrauchsteile & Zubehör / Consumables & accessories Auszug aus unserem Lieferprogramm Teile und Zubehör - CONSUMABLE-LINE Optionen / Options: • Hartmetall-Schaltkreis Tungsten Carbide Circuit • Drahterosion: Diamantführung, Stromzuführungen, Hohlschrauben, Spüldüsen, Filter, Draht, Deionisation • Senkerosion: Filter • Zubehör: Ultraschallreiniger, Leitwertmeßgerät, Zuspannungsmeßgerät, Haltemagnete etc. • Spannzubehör Produktübersicht Spezifikationen / Specifications Extract of our delivery program parts and accessories CONSUMABLE-LINE • Wire cut system: diamond guides, power feeder, set screws, flushing nozzles, filters, wire, ion exchange resin • Die sinking systems: filters • Accessories: ultrasonic cleaner, conductometer, wire tension meter, magnets • Clamp and tool systems Modell / Model Max. Werkstückabmessung (BxTxH) Max. workpiece dimensions (WxDxH) Max. Werkstückgewicht Max. workpiece weight Verfahrwege (X/Y/Z) Machining range (X/Y/Z) Tischabmessungen Table dimensions Max. Elektrodengewicht Max. electrode weight mm mm kg kg mm mm mm mm kg kg ED24 810 x 510 x 240 FD20 500 x 400 x 185 EA8 740 x 470 x 150 EA12 1000 x 650 x 350 EA12-V Advance 800 x 550 x 250 EA28-V Advance 1050 x 760 x 350 300 150 550 1000 700 2000 400 x 250 x 370 300 x 200 x 345 300 x 250 x 250 400 x 300 x 300 400 x 300 x 300 650 x 450 x 350 450 x 260 350 x 250 500 x 350 700 x 500 700 x 500 850 x 600 - - 25 50 50 200 Product overview

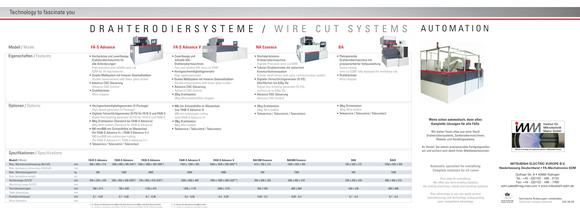

23003_ME_EDM_Gesamt_Layout 1 21.05.10 10:20 Seite 2 Technology to fascinate you DRAHTERODIERSYSTEME / WIRE CUT SYSTEMS Modell / Model FA-S Advance FA-S Advance V NA Essence A U T O M AT I O N BA Eigenschaften / Features: • Hochpräzise und zuverlässige Drahterodiermaschine für alle Anforderungen High precision and reliable wire cut EDM for all requirements • Duales Meßsystem mit linearen Glasmaßstäben Double measurement with linear glass scales • Advance CNC-Steuerung Advance CNC-Control • Drahthäcksler Wire chopper • Zuverlässige und schnelle XXLDrahterodiermaschinen Fast and reliable XXL wire...
