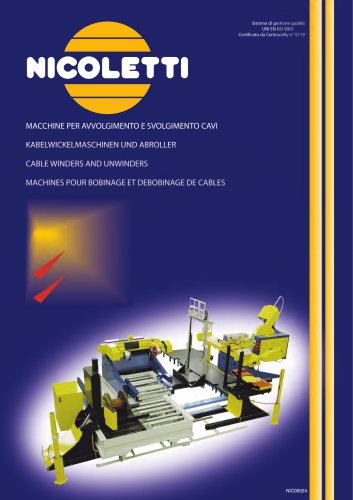

MACCHINE PER AVVOLGIMENTO E SVOLGIMENTO CAVI CABLE WINDERS AND UNWINDERS MACHINES POUR BOBINAGE ET DEBOBINAGE DE CABLES Sistema di gestione qualita UNI EN ISO 9001

NUOVISISTEMI PER MAGAZZINAGGIO BOBINE, PRELIEVO E MISURAZIONE CAVO NEW SYSTEMS FOR CABLE DRUM STORAGE, CABLE UNWINDING AND MEASURING NOUVEAUX SYSTEMES POUR STOCKER LES TOURETS, DEROULER ET MESURER LE CABLE NEUARTIGE SYSTEME ZUM TROMMELLAGERN, KABELABWICKELN UND MESSEN BOBINA UNI CEI 2-1:1988 Tipo di bobina N.B. U.PC. = Ultimo piano di carico U.PC. = Latest loading level U.PC. = Dernier niveau de chargement U.PC. = Letzte Ladestufe Rastrelliere serie pesante (portata 100 q. per montante) per magazzinaggio bobine di diametro superiore a 1600 fino a max. 2600, e di peso superiore a kg. 2500 fino...

II magazzinaggio in verticale delle bobine di cavo permette un notevo le risparmio dello spazio da destina-re a tali operazioni, rispetto ai sistemi tradizionali a pavimento. I rapporti di utilizzazione degli spazi possono arrivare a valori elevati pari a 1 a 5 nel caso di disposizioni in verticale fino ad altezze di 5 metri, permettendo mediamente 5 piani di bobine. Grazie a questo sistema, oltre alla migliore utilizzazione dello spazio, intervengono altri fattori positivi nel-l'intero processo di movimentazione e prelievo quali: - facilita di individuare con rapidita le bobine da prelevare;...

SF-8 Supporto portabobina con sicura antiuscita in ro-tazione e prelievo bobina • Reel-holding support with safety system to prevent the reel coming out during the rotation and the taking off • Support porte-bobine avec systeme anti-sortie de la bobi-ne en rotation et pendant le deroulement • Trom-melhalterung mit Sicherheitssystem, bei derTrom-melrotation und beim Abwickeln.

MAGAZZINI REALIZZATI - SET UP CABLE WAREHOUSES - EINGERICHTETE KABELLAGER - ENTREPOT DE CABLES MIS EN PLACE Magazzino realizzato presso: Magasin realise chez: Fincantieri (Monfalcone)

SISTEMI DI ALIMENTAZIONE PER RASTRELLIERE RF8 - CABLE SUPPLY SYSTEMS ON RACKING RF8 LEITUNGSVERSORGUNGSSYSTEME AUF REGALE RF8 - SYSTÈMES D’ALIMENTATION RACKS RF8 ART. ALCON-FEST-90-RT8 Alimentazione a festone Caratteristiche: Sistema alimentazione continua (festone cavo) con n° 1 punto prelievo composta da: canale in acciaio zincato per guida scorrimento carrelli; sospensione canale; attacchi sospensione; quadro comandi, protezione magnetotermico 10A Festoon cable supply system for the energy distribution Features: Non-stop power supply system ( festoon cable) with one source spot made of: galvanized...

Centralina elettro-idraulica com-pleta di elettro-valvole per ribalta-mento Costruzione telaio in lamiera FE37 saldato e verniciato a forno con polveri epossidiche Rotazione tramite cilindro oleodi-namico; azionamento 4 kW BOBINE: 0 300-1600mm Telecomando operatore a bordo carrello elevatore per eseguire operazione senza scendere da carrello, sia per carico che scarico. Electro-hydraulic power pack complete with solenoid valves for tipping Frame construction welded FE37 sheet metal with baked epoxy powder coating Rotation by means of hydraulic cylinder; drive 4 kW DRUMS: 0 300-1600mm width=300-1130mm...

STOCCAGGIO DINAMICO BOBINE PESANTI - HEAVY DRUMS LIVE DE-REELING - DYNAMISCHE ABTROMMELREGALE FOR SCHWERE TROMMEL - STOCKAGE DYNAMIQUE TOURETS LOURDS CAVSVO26-13-50 sistema modulare per bobine 02600 Svolgitore modulare adatto allo svolgimento di bobine con macchine ad alta velocita. Caratteristiche: In acciaio zincato a freddo. Modulare. Forature per fissaggio a pavimento. Imbocco per caricamento. Bussole di scorrimento in Nylon. Sicure antiuscita. Adatto per bobine MAX 02600 foro 0130 portata 6000Kg. Disponibile anche in versione per bobine 03000, portata 10000Kg CAVSVO26-13-50 Modular dereeling...

ART. SVI-20 SVOLGITORE AD ASSE VERTICALE CON FRENO MANUALE: Per bobine 06OO-125Omm poste con foro in verticale - Portata 2000 kg - Freno di tesatura con regolazione tiro tramite manovella ad azionamento manuale. -Tesatura con freno a disco 0250mm - Possibility di spostamento con carrello elevatore o transpallet. - Competo di asse di centraggio - Rialzi per caricamento con carrello elevatore - Staffe per fissaggio a pavimento. La gamma arriva fino a svolgitori per bobine 0630-2600 portata 4000 kg ART. SVI-20 UNWINDING TURNTABLE WITH HAND-OPERATED BRAKE: For reels 0600-1250mm with arbor hole placed...

Caratteristiche: Adatta per lo stivag-gio statico delle bobine; • Altezza montante: 4500 mm. Profondita 1000 mm. spessore 60; • Possibility di posizionare n. 2 portapallets PT-13 ogni vano.; • Larghezza del vano 1800 mm.; • Colori standard: giallo, blu, grigio; • max. carico 6100 kg. (uniformemente distribuito per cam-pata); • Portata max. per piano kg. 2.000. Altre soluzioni in altezza por-tata e 0 bobine su richiesta. Features: suitable for the static drums storage; • Vertical side 4500mm high, 1000mm deep, 60mm wide; • possibility to store 2 pallets PT-13 each level; • 1800mm bay width; •...

verniciato. Configurazioni personalizzabili da 2 a 6 metri di altezza. Carica MAX bobine 0600 Portata 5000Kg per vano. La versione con altezza 2 metri e compatibile con il caricamento manuale di piccole bobine (peso inferiore a 30Kg) Features: in painted steel. Customizable heights from 2 to 6m. Drum capacity: max 0 600mm 5000kg weight per bay. Manual drum lodging up to 2m high ( small reels with less than 30 kg weight) verni. Hauteurs personnalisables de 2 a 6m. Capacite touret: 0 maxi.600mm 5000 kg de poids par travee. Chargement manuelle des petit tourets avec poids inferieur de 30 kg sur...

CENTRI DI LAVORO AUTOMATIC! AUTOMATIC WORK Queste macchine sono nate per dare una risposta al nostro settore sempre pill orientato verso I'esigenza di auto-matizzare l'intero processo di prelievo del cavo in matassa o bobina data la necessita di centralizzare questi pro-cessi. I centri di lavoro integrano cinque funzioni in automatico: caricamen-to , svolgimento , misurazione, taglio, legatura matassa, espulsione. Queste macchine si dividono in due categorie: serie E) a tesatura elettronica, serie A) a tesatura con aria compressa; la solu-zione e) offre la possibilita di lavorare anche cavi molto...
