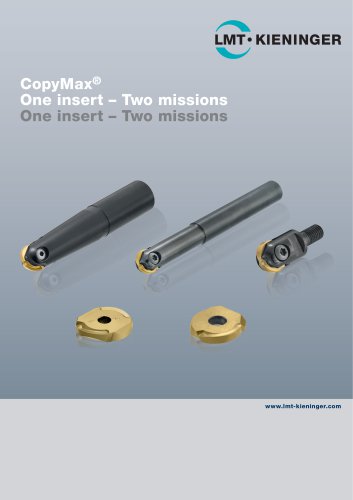

CopyMax® One insert – Two missions One insert – Two missions

CopyMax®One insert - Two missions One insert - Two missions Speziell fur den Gesenk- und Formenbau hat LMT Kieninger das Kopierfrassystem CopyMax® entwickelt. Mit den Wendeschneid-platten CopyMax®1 und CopyMax®2 haben Sie nun die Wahl, je nach Anforderung des Bauteils das jeweils maximale Einsparpo-tenzial optimal nutzen. Ihre Starken beweisen CopyMax®1 und CopyMax®2 vor allem beim Schruppen und bei der folgenden Bearbeitung Semischlich-ten. Beide Werkzeuge werden in dem zum Patent angemeldeten Herstellungsprozess HQS (High Quality Sintering) gefertigt und besitzen prazisionsgesinterte Schneidkanten....

Kugel-Kopierfraser mit Stahlschaft Ball nose copy cutters with steel shaft Schnittwertempfehlungen ab Seite 10 Cutting data recommendations starting page 10 Kugel-Kopieraufschraubfraser Ball nose screw-on type copy cutters Katalog-Nr. Cat.-No. Schnittwertempfehlungen ab Seite 10 Cutting data recommendations starting page 10

Kugel-Kopierfraser mit Stahlschaft Ball nose copy cutters with steel shaft Schnittwertempfehlungen ab Seite 10 Cutting data recommendations starting page 10 Kugel-Kopieraufschraubfraser Ball nose screw-on type copy cutters Katalog-Nr. Cat.-No. Schnittwertempfehlungen ab Seite 10 Cutting data recommendations starting page 10

Schneidplatten CMR-SR Copy inserts CMR-SR N=2 ◼ = Hauptanwendung First choice ◻ = Nebenanwendung Alternative Sortenbeschreibung/-bezeichnung siehe Seite 7 Description/Designation of grades see page 7 N = Anzahl der Schneidkanten N = Number of cutting edges Schneidstoffsorten Cutting materials Ident No. Schneidplatten CMR-DR Copy inserts CMR-DR N = Anzahl der Schneidkanten N = Number of cutting edges Schneidstoffsorten Cutting materials Ident No. Für Fräser For cutter Cat-No. EBC R 16 ◼ = Hauptanwendung First choice ◻ = Nebenanwendung Alternative Sortenbeschreibung/-bezeichnung siehe Seite 7 Description/Designation...

CopyMax®2 Einsatzhinweise ap max Practical instructions ap max CMR 20 DR 3,2 CopyMax®Schrauben und Torx-Schraubendreher Screws and wrenches f Ma: maximales Anzugsmoment max. Torque

LMT Schneidstoffe LMT cutting grades Sorte

CopyMax®One Insert - Two Missions One Insert - Two Missions Die Montage und Demontage der CopyMax®-Wendeplatte zum Schneidenwechsel ist sehr bedienerfreundlich, wie die folgende Kurzanleitung zeigt. Assembly and disassembly of the CopyMax® insert to change cutting edges is very user-friendly as shown in the operating instructions. 1. Montage der CopyMax®-Wendeplatte mit der ersten Seite nach oben. Die Schrift auf der Wendeplatte sollte dabei immer Richtung Schraubensenkung zeigen. 2. Alle wichtigen Informationen (Drehmoment, Torx, Schraube) sind auf dem Frashalter eingraviert. 3. Anziehen der...

Optimal wird der CopyMax® unter folgenden Maschinenbedingungen eingesetzt: Ideally, the CopyMax® is used under the following machine conditions: Fräsen mit Z-konstant Fräsen angestellt 3+2 Fräsen 5-Achs simultan Milling with Z constant Milling engaged 3+2 Simultaneous 5-axis milling Anwendungsbeispiel Application example Vorschlichten Unterstempel für Blechumformung Pre-finishing lower stamp for sheet forming Werkzeug Tool: CopyMax®2 Wendeplatte Insert: CMR 16 DR Schneidstoff Cutting material: LCPK30M Werkstoff Material: 1.2769S (G45CrNiMo4-2), gehärtet auf hardened on 48 HRC Schnittwerte Cutting...

1) Bitte bei ziehendem Schnitt die Einsatzhinweise auf Seite 6 beachten. Die angegebenen Schnittwerte sind Startwerte und mussen auf die vorhandenen Bedingungen abgestimmt werden. In case of a climbing cut please mind the references at page 6. The cutting data indicated are starting values and must be adjusted to the prevailing conditions.

Vorschub pro Zahn Feed per tooth fz (mm/z.) Ø 16 Ø 20 Ø 25 ap max1) | fz max ap max1) | fz max ap max1) | fz max 4,0 5,0 6,00 0,35 0,40 0,45 © by LMT Tool Systems GmbH Nachdruck, auch auszugsweise, ist nur mit unserer Zustimmung gestattet. Alle Rechte vorbehalten. Irrtümer, Satz- oder Druckfehler berechtigen nicht zu irgendwelchen Ansprüchen. Abbildungen, Ausführungen und Maße entsprechen dem neuesten Stand bei Herausgabe dieses Kataloges. Technische Änderungen müssen vorbehalten sein. Die bildliche Darstellung der Produkte muss nicht in jedem Falle und in allen Einzelheiten dem tatsächlichen...
