Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität

Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität

Product catalog summary

Overview

The C406H testing system is designed for measuring oxygen transmission rate (OTR) and water vapor transmission rate (WVTR) of barrier materials using coulometric sensor and infrared methods. It complies with ASTM D3985, ASTM F1249, ISO 15106-2, and other relevant standards. The device is suitable for testing plastic films, papers, and other packaging materials used in food, pharmaceutical, medical, consumer goods, photovoltaic, and electronics industries.

Key Features

Dual Testing Modes: Supports OTR/WVTR combined mode, OTR-only, and WVTR-only modes with automatic continuous testing for single sample mounting, ensuring consistent data without instrument switching.
Coulometric Oxygen Sensor: High sensitivity in ppb range, no calibration needed, double lifespan compared to conventional sensors, with automatic threshold protection.
Infrared Sensor: Patented Labthink IR sensor designed per ASTM F1249, no consumables, long lifespan, and automatic protection.
Accurate Data Control: Features a new arc-bridge test cell structure and 360° air circulation for temperature stability, real-time monitoring of temperature and humidity with high-precision sensors, and automatic regulation of flow, temperature, and relative humidity during tests.
High Throughput: Six independent test cells (50 cm² each) allow simultaneous testing of up to six samples under identical conditions with independent data.
Automated Sample Handling: Automatic sample clamping ensures consistent clamping force and better sealing, saving time and effort.
Intelligent Operation: 12-inch Windows touch panel for ease of use, automatic test mode with one-click start, and intelligent test cell hood with automatic opening/closing and sound/light alerts.
Safety and Reliability: Embedded high-end industrial computer to prevent virus-related failures, optical and intelligent sensors with alarms for operational safety, and use of globally recognized stable components.
Compact Design: Instrument width is only one-third that of conventional six-cell instruments, saving laboratory space.
Advanced Functionalities: Professional test mode with flexible controls, graphical display of OTR/WVTR rates and coefficients, temperature and humidity curves, wide temperature range (customizable), and optional Labthink gas purifier for oxygen-free carrier gas.

Testing Principle

The preconditioned sample is clamped between upper and lower cells. One side is exposed to oxygen or nitrogen with stable relative humidity, while the other side is flushed with high-purity nitrogen. Oxygen or water vapor molecules diffuse through the sample into the nitrogen stream and are detected by sensors. The sensor data is used to calculate oxygen or water vapor permeability.

Applicable Standards

ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015, ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015.

Applications

Films: Oxygen and water vapor permeability testing of various plastic films, paper-plastic laminates, coextruded films, metallized films, aluminum foil laminates, glass fiber-aluminum-paper laminates, and other film-like materials.
Sheets: Testing of PP, PVC, PVDC, metal, rubber, silicone films, and other sheet materials.

Technical Specifications

Parameter	Value
Test Range (Standard 50 cm² area)	OTR: 0.02 - 200 cc/(m²·day) WVTR: 0.02 - 40 g/(m²·day)
Optional Test Ranges (MASK areas)	5 cm²: OTR 0.2 - 2000 cc/(m²·day), WVTR 0.2 - 400 g/(m²·day) 1 cm²: OTR 1 - 10000 cc/(m²·day), WVTR 1 - 2000 g/(m²·day)
Resolution	0.0001 cc/(m²·day) or g/(m²·day)
Repeatability	OTR: 0.02 cc/(m²·day) or 1% (whichever is greater) WVTR: 0.02 g/(m²·day) or 2% (whichever is greater)
Temperature Range	Standard: 15 - 50 °C Custom: 5 - 60 °C
Temperature Stability	±0.15 °C
Humidity Range	0%, 5 - 90% ±2%, 100% RH (within standard temperature range)
Test Cells	6 independent cells
Sample Size	4.6" x 4.6" (11.7 cm x 11.7 cm)
Sample Thickness	Up to 3 mm (120 mil)
Carrier Gas	99.999% high-purity nitrogen, 99.5% oxygen (gas supply not included)
Gas Pressure	≥40.6 PSI / 280 kPa
Dimensions (H x W x D)	60 cm x 49 cm x 66 cm (23.6" x 19.2" x 25.9")
Power Supply	120 VAC ±10% 60 Hz or 220 VAC ±10% 50 Hz
Net Weight	100 kg (220 lbs)

Configuration

Standard: Mainframe, tray, sample holder, vacuum grease, Φ6 mm PU tubing.
Optional: GP-01 gas purifier, air compressor, CFR21 Part11 compliance, GMP computer system, DataShield™ data protection system.

Note: Gas supply connection requires Φ6 mm PU tubing with pressure ≥79.7 psi (550 kPa); customers must provide gas supply.

Additional Notes

All product features are detailed in the technical parameters section.
Parameters are measured by professional operators under standard laboratory environmental conditions.
DataShield™ provides secure and reliable data management and can be shared across multiple Labthink products (sold separately).
Labthink reserves the right to modify product specifications without prior notice for continuous improvement.

Catalog excerpts

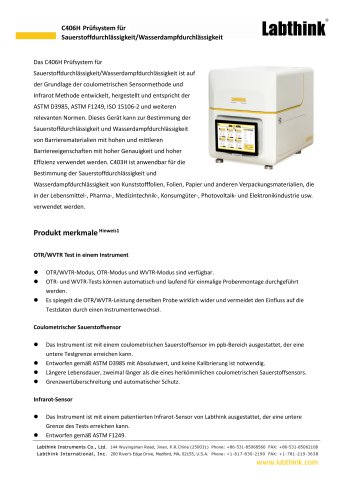

Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität-1

Das C406H Prüfsystem für Sauerstoffdurchlässigkeit/Wasserdampfdurchlässigkeit ist auf der Grundlage der coulometrischen Sensormethode und Infrarot Methode entwickelt, hergestellt und entspricht der ASTM D3985, ASTM F1249, ISO 15106-2 und weiteren relevanten Normen. Dieses Gerät kann zur Bestimmung der Sauerstoffdurchlässigkeit und Wasserdampfdurchlässigkeit von Barrierematerialien mit hohen und mittleren Barriereeigenschaften mit hoher Genauigkeit und hoher Effizienz verwendet werden. C403H ist anwendbar für die Bestimmung der Sauerstoffdurchlässigkeit und Wasserdampfdurchlässigkeit von Kunststofffolien, Folien, Papier und anderen Verpackungsmaterialien, die in der Lebensmittel-, Pharma-, Medizintechnik-, Konsumgüter-, Photovoltaik- und Elektronikindustrie usw. verwendet werden. Produkt merkmale Hinweis1 OTR/WVTR Test in einem Instrument ⚫ ⚫ ⚫ OTR/WVTR-Modus, OTR-Modus und WVTR-Modus sind verfügbar. OTR- und WVTR-Tests können automatisch und laufend für einmalige Probenmontage durchgeführt werden. Es spiegelt die OTR/WVTR-Leistung derselben Probe wirklich wider und vermeidet den Einfluss auf die Testdaten durch einen Instrumentenwechsel. Das Instrument ist mit einem coulometrischen Sauerstoffsensor im ppb-Bereich ausgestattet, der eine untere Testgrenze erreichen kann. Entworfen gemäß ASTM D3985 mit Absolutwert, und keine Kalibrierung ist notwendig. Längere Lebensdauer, zweimal länger als die eines herkömmlichen coulometrischen Sauerstoffsensors. Grenzwertüberschreitung und automatischer Schutz. Das Instrument ist mit einem patentierten Infrarot-Sensor von Labthink ausgestattet, der eine untere Grenze des Tests err

Open the catalog to page 1

Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität-2

Längere Lebensdauer, kein Verbrauchsmaterial. Grenzwertüberschreitung und automatischer Schutz. Genaue Daten Durch das brandneue Bogenbrücke-Struktur von Prüfzellen und die Konstanttemperatur-Technologie mit 360 ° Luftzirkulation wird die Temperaturstabilität verbessert. Ausgestattet mit einem hochpräzisen Feuchtigkeitssensor, um Temperatur- und Feuchtigkeitsänderungen in Echtzeit zu überwachen und aufzuzeichnen. Während des Prüfvorgangs werden Durchfluss, Temperatur und relative Luftfeuchtigkeit automatisch und präziser geregelt. Hohe Leistungsfähigkeit, sechs Zellen ⚫ Unabhängige sechs Testzellen...

Open the catalog to page 2

Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität-3

Die Breite des Instruments beträgt nur 1/3 des herkömmlichen Instruments mit sechs Zellen, wodurch Platz im Labor gespart wird. Der professionelle Testmodus bietet flexible und zahlreiche Steuerfunktionen, um die Anforderungen der wissenschaftlichen Forschung zu erfüllen. Anzeige der Kurve der Sauerstoff-/Wasserdampf-Durchlässigkeitsrate, der Kurve von Sauerstoff/Wasserdampf-Durchlässigkeitskoeffizienten, der Kurve von Temperatur und der Feuchtigkeit. Großer Temperaturbereich, der den Barrieretest bei verschiedenen Temperaturen ermöglicht (kundenspezifisch). Das von Labthink unabhängig entwickelte...

Open the catalog to page 3

Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität-4

Technische Daten Tabelle 1: Prüfparameter Hinweis2 Temperaturbereich Temperaturschwan kung Feuchtigkeitsbereic DataShieldTM Data Shield Note 3 GMP Computer System Requirements

Open the catalog to page 4

Laborprüfinstrument für Verbundfolien zur Verbesserung der Arzneimittelstabilität-5

99,999 % hochreiner Stickstoff, 99,5 % Sauerstoff (Gasversorgung nicht im Lieferumfang) Tabelle 3: Konfiguration Standard Konfiguration Optionen Geräte-Mainframe, Tablett, Probennehmer, Vakuumfett, Φ6 mm PU-Rohr GP-01 Gasreiniger, Luftkompressor, CFR21 Part11, GMP- computer system requirements DataShieldTM Data ShieldNote3 Der Anschluss zur Gasversorgung ist Φ6 mm PU-Rohr（Druck≥79,7 psi/ 550 kPa）, Kunden müssen die Gasversorgung vorbereiten. Hinweis 1: Alle Produktmerkmale unterliegen einer detaillierten Beschreibung in den „Technischen Parametern“. Hinweis 2: Die Parameter in der Tabelle werden...

Open the catalog to page 5
