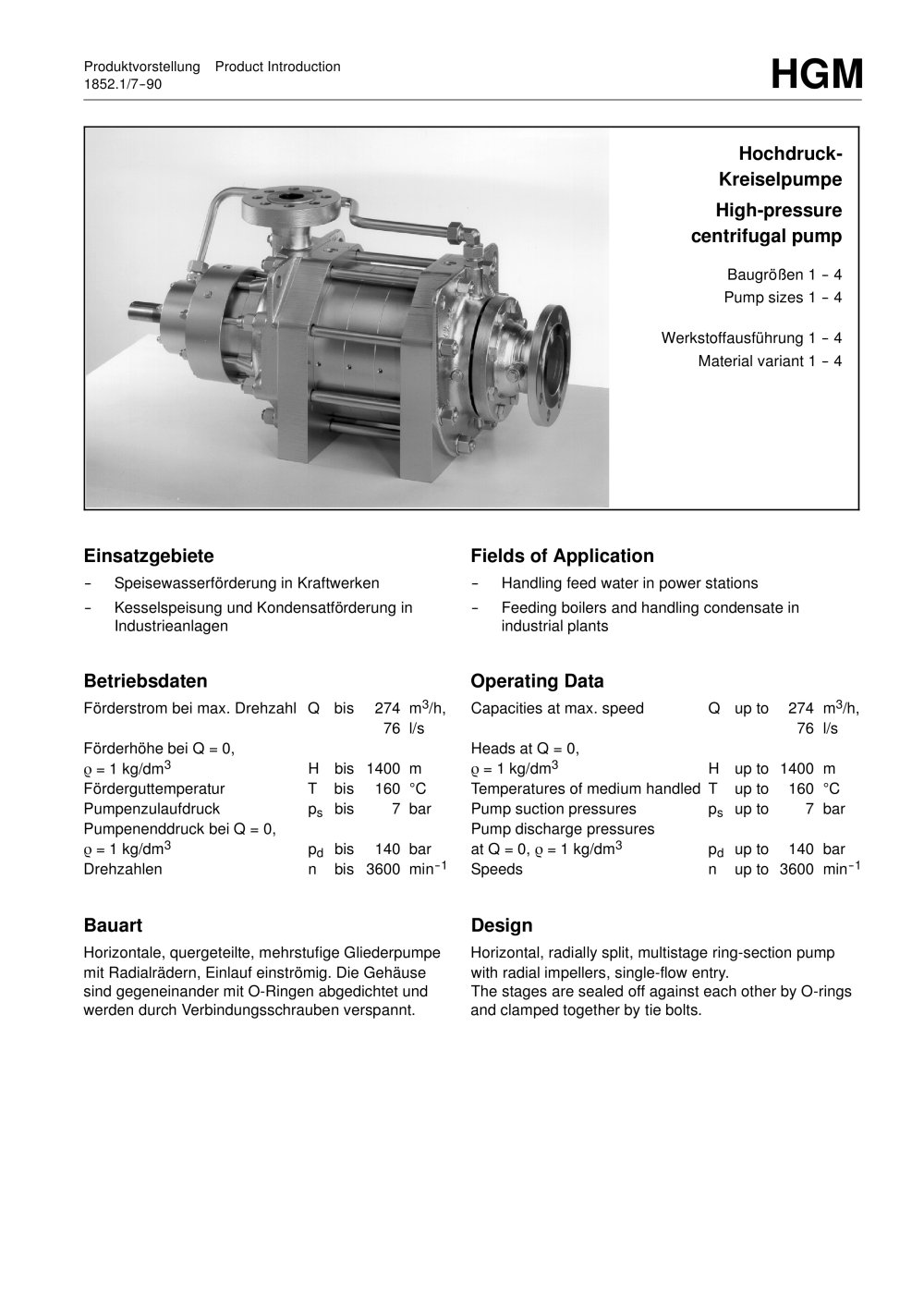

Produktvorstellung HGM 1852.1/7--90 Product Introduction Hochdruck- Kreiselpumpe High-pressure centrifugal pump Baugrößen 1 -- 4 Pump sizes 1 -- 4 Werkstoffausführung 1 -- 4 Material variant 1 -- 4 Einsatzgebiete Fields of Application -- Speisewasserförderung in Kraftwerken -- Handling feed water in power stations -- Kesselspeisung und Kondensatförderung in -- Feeding boilers and handling condensate in Industrieanlagen industrial plants Betriebsdaten Operating Data Förderstrom bei max. Drehzahl Q bis 274 m3/h, Capacities at max. speed Q up to 274 m3/h, 76 l/s 76 l/s Förderhöhe bei Q = 0, Heads at Q = 0, ñ = 1 kg/dm3 H bis 1400 m ñ = 1 kg/dm3 H up to 1400 m Förderguttemperatur T bis 160 .C Temperatures of medium handled T up to 160 .C Pumpenzulaufdruck ps bis 7 bar Pump suction pressures ps up to 7 bar Pumpenenddruck bei Q = 0, Pump discharge pressures ñ = 1 kg/dm3 pd bis 140 bar at Q = 0, ñ = 1 kg/dm3 pd up to 140 bar Drehzahlen n bis 3600 min--1 Speeds n up to 3600 min--1 Bauart Design Horizontale, quergeteilte, mehrstufige Gliederpumpe Horizontal, radially split, multistage ring-section pump mit Radialrädern, Einlauf einströmig. Die Gehäuse with radial impellers, single-flow entry. sind gegeneinander mit O-Ringen abgedichtet und The stages are sealed off against each other by O-rings werden durch Verbindungsschrauben verspannt. and clamped together by tie bolts.

Open the catalog to page 1

HGM Pumpenfußanordnung Die Pumpenfüße sind jeweils unten am ersten und letzten Stufengehäuse angeordnet. Lager, Schmierung Gleitlager ungekühlt, fördermediumgeschmiert. Entlastungseinrichtung Kolben-Scheibenkombination, bei der Drosselund Steuerspalte einen totalen Axialschubausgleich bewirken. Wellendichtung Norm-Gleitringdichtung. Die Welle ist im Bereich der Dichtung mit auswechselbarer Wellenhülse versehen. Stutzenstellung Saugdeckel: Axial Druckgehäuse: Radial, senkrecht nach oben Anzapfgehäuse: Radial, HGM 1 -- 3 = 45 . 1) HGM 4 = 30 . 1) Flansche Anschlußmaße nach DIN oder ASME....

Open the catalog to page 2

HGM Sammelkennfeld 50 Hz Selection Chart 50 Hz n = 2950 min--1 Sammelkennfeld 60 Hz Selection Chart 60 Hz n = 3550 min--1

Open the catalog to page 3

1852.1/7--90 18.01.2002 Technische Änderungen bleiben vorbehalten. Subject to technical modifications Océ HGM Teileverzeichnis/List of Components Werkstoffe/Materials D0055/0 Teile-Nr. Benennung Werkstoffausführung/Material variants Part No. Designation 1 2 3 4 107 Druckgehäuse -- delivery casing Chromstahl -- chrome steel Baugrößen -- Pump Sizes 1+4: Chromstahl -- chrome steel 108.01--.03 Stufengehäuse -- stage casing Baugrößen -- Pump Sizes 2+3: Vergütungsstahl -- heat-treated steel Baugrößen -- Pump Sizes 2+3: Chromstahl -- chrome steel 108.04 Stufengehäuse -- stage casing Chromstahl --...
