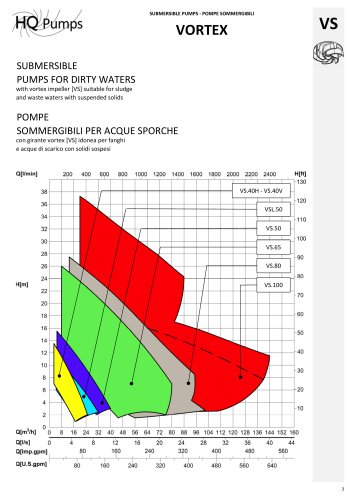

SUBMERSIBLE PUMPS - POMPE SOMMERGIBILI VORTEX VS SUBMERSIBLEPUMPS FOR DIRTY WATERS with vortex impeller [VS] suitable for sludge and waste waters with suspended solids con girante vortex [VS] idonea per fanghi e acque di scarico con solidi sospesi

SUBMERSIBLE PUMPS - POMPE SOMMERGIBILI Submersible pumps with a backward open impeller. Hydraulic solution that guarantees a wide free passage of solids reducing the risk of blocking and clogging of the impeller. Very suitable to pump sewage and domestic/industrial waste waters. Elettropompe sommergibili con girante semiaperta arretrata. Soluzione idraulica che garantisce un ampio passaggio libero di corpi solidi, riducendo il pericolo di blocco della girante ed intasamento del corpo pompa. Molto indicata per il pompaggio di reflui civili, reflui industriali ed acque luride in genere. 1 Cast...

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI VS.65 VS.65_[GM.135] series THREE-PHASE MOTORS 3~ SINGLE-PHASE MOTORS 1~ VS.65_11.2M_[GM.135] - 2 poles - 1,1 KW VS.65_[GM.173] series THREE-PHASE MOTORS 3~ • Pompe sommergibili con girante arretrata a vortice, compatte e di robusta costruzione. • Costruzione in ghisa; trattamento di fondo con primer acrilico a base d'acqua e rifinitura finale con vernice a base d'acqua (30mm). Rivestimento speciale con bicomponente epossidico resistente all'abrasione (80mm) su richiesta. • Submersible pumps with vortex impeller, compact and robust construction. • Cast iron...

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI PPM/ Fbles - NGri al min / N- poli 1500 / 4 Signal cable type/lenght - Cavo segn tipo/lungh [irj H07RN-F 7G1,5 / 10 FFM/ FOles - NGri al min / N- poli 1500 / 4 Signal cable type/lenght - Cavo segn tipo/lungh. [irj + H07RN-F 4G1,5 / 10 N. Starts per hour - Nr. Avviamenti /ora 25,0 S.D.* - Power cable type - Cavo di alimmentazione: H07RN-F 7G1,5

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI VS.65_[GM.135] © = VS65J1.4TJGM135I - 1,1 WW © = VS65_ia4T_[GM135I - 1,8 WW © = VS65_22.4T_[GM135| - 2,2 WW 50 HZ Three-phase motors - 4 poles - 1500 rpm Eff. [%] P2 [kW]

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI VS.65_[GM.173] © = VS65_30.4T_[GM173] - 3,0 KW 50 Hz Three-phase motors - 4 poles - 1500 rpm© = VS65_40.4T_[GM173] - 4,0 KW m3/h

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI VS.65_[GM.135] © = VS65J1.2TJGM135I / VS!65_11.2ML[GM1135| * - 1,1 KW 50 H Three-phase motors - 2 poles - 3000 rpm © = VS65_1&2T_[GM135] - 1,8 KW *50 Hz Single-phase motors - 2 poles - 3000 rpm

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI 50 h Three-phase motors - 2 poles - 3000 rpm

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI VS.65 SECTIONAL VIEWS - VISTE IN SEZIONE Motor body Pump body Impeller Shaft Mechanical seal (motor side) Mechanical seal (pump side) Upper beraing Upper beraing Lower bearing Lower bearing Supply Cable Shaft protection sleeve Radial lip seal ring Seal V-Ring and lubrication of mechanical seal Corpo motore Corpo idraulico Girante Albero Tenuta meccanica (lato motore) Tenuta meccanica (lato pompa) Cuscinetto superiore Cuscinetto superiore Cuscinetto inferiore Cuscinetto inferiore Grillo Cavo elettrico Bussola protezione albero Anello tenuta radiale Anello tenuta...

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI OVERALL DIMENSIONS - DIMENSIONI D'INGOMBRO INSTALLATION MODES - MODALITA' D'INSTALLAZIONE S =Transportable underwater - Trasportabile in immersione FC =Fixed with coupling dvice - Fissa con dispositivodi accoppiamento PACKAGING DIMENSIONS - DIMENSIONI IMBALLAGGIO Pump VS.65_[GM.135] - Pompa Pump VS.65_[GM.173 - Pompa Foot coupling - Piede di accoppiamento Dimensions and technical data are indicative, not binding and subjected topossible modifications without notice. Dimensioni e dati tecnici sonoindicativi, non vincolanti e soggetti a eventuali modifiche senza...

SUBMERSIBLE PUMPS POMPE SOMMERGIBILI VS.65 FC - art. 8FC000003 DN65 PN10 Coupling devide - outlet 2"1/2 Piede di accoppiamento DN65 PN10 - uscita G HF - art. 3CS000007 Level switch for sewage (10 m el. cable) Regolatore di livello per acque reflue (cavo el. 10 m) Float guidance system for confined spaces Sistema di guida del galleggiante per spazi ristretti START BOX (M) - art. 5EC000001 START BOX (MA) - art. 5EC000002 Capacitor box for 1 singlephase pump starting (M) without float switch - (MA) wth float switch Cassetta portacondensatcre per awiamento di 1 pompa (M)senza galleggiante - (MA)...
