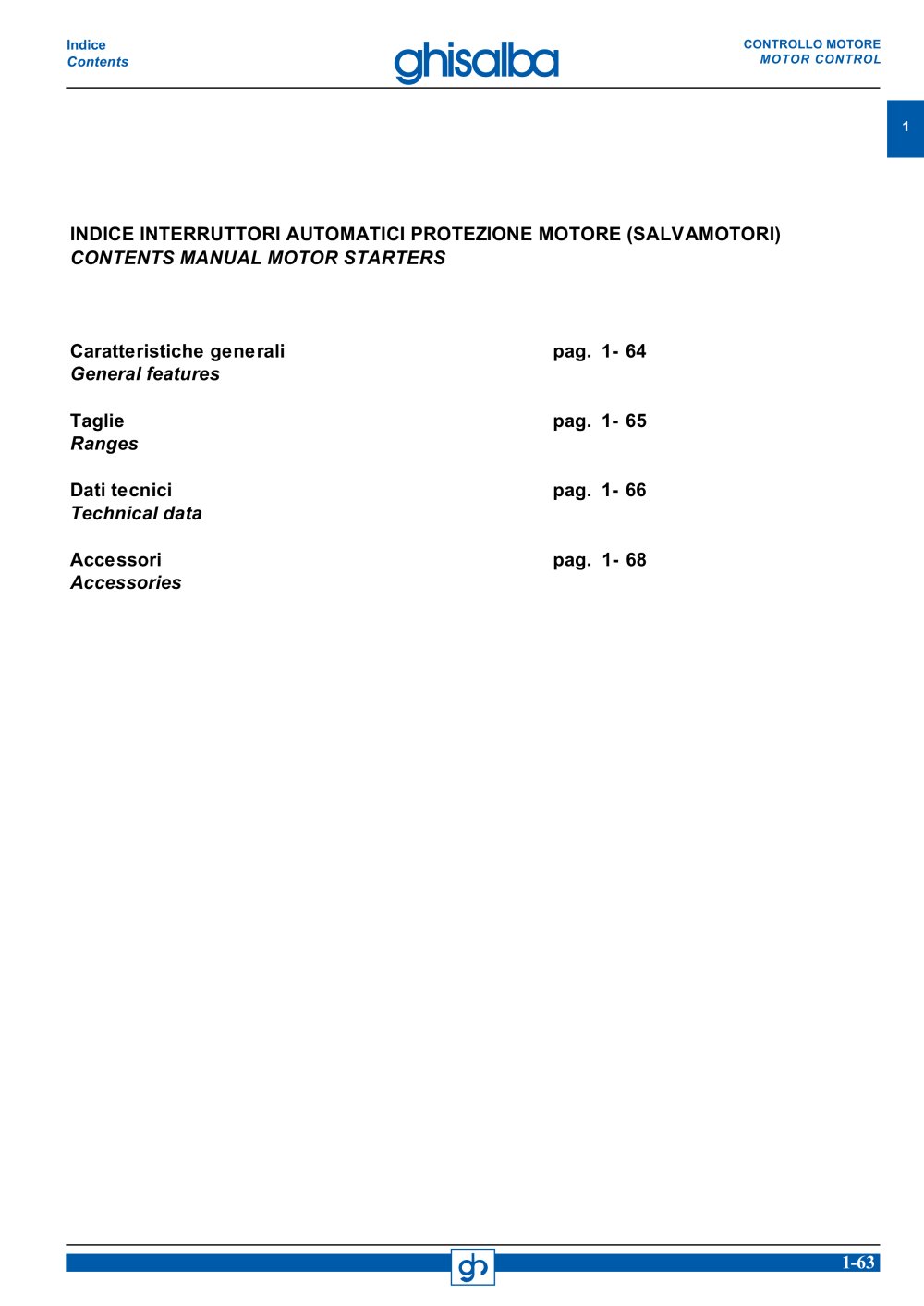

111--1-666-3636333 CONTROLLO MOTORE MOTOR CONTROL 1 Indice Contents Caratteristiche generali pag. 1- 64 General features Taglie pag. 1- 65 Ranges Dati tecnici pag. 1- 66 Technical data Accessori pag. 1- 68 Accessories INDICE INTERRUTTORI AUTOMATICI PROTEZIONE MOTORE (SALVAMOTORI) CONTENTS MANUAL MOTOR STARTERS

INTERRUTTORI AUTOMATICI (SALVAMOTORI) MANUAL MOTOR STARTERS 1-64 1 CARATTERISTICHE GENERALI Gli interruttori automatici magnetotermici GHISALBA, sono il più efficiente, semplice ed economico sistema di comando e protezione per motori fino a 32A (22kW 660/690 V). Con un unico apparecchio di ridottissimo ingombro e rapida installazione è possibile svolgere le funzioni di: - Protezione contro il corto circuito - Protezione contro il sovraccarico - Protezione contro la mancanza fase - Inserzione e disinserzione - Segnalazione L’apparecchio sostituisce l’abbinamento interruttore magnetotermico, contattore...

INTERRUTTORI AUTOMATICI (SALVAMOTORI) MANUAL MOTOR STARTERS 1-66 1 DATI TECNICI / TECHNICAL DATA GHA25 GHA32 Generali / General Omologazioni / Approvals Temperatura ambiente / Ambient temperature aperto/open -25 ... +55 °C -25 ... +50 °C in cassetta/enclosed -25 ... +40 °C -25 ... +40 °C Grado di protezione / Protection degree Resistenza agli urti / Shock resistance 20g (20ms) 20g (10ms) Compatibilità climatica / Climatic class Sezione di cavo collegabile [mm2] rigido/solid 0,75 … 4 1 ... 10 Terminal capacity [mm2 ] flessibile/flexible 0,75 … 4 1 … 6 Peso / Weight [g] 250 235 Elettriche / Electrical...

111--1-666-7676777 CONTROLLO MOTORE MOTOR CONTROL 1 Blocchetti laterali: 2 per interruttore (nel caso di GHA32, se si monta un dispositivo di minima tensione o di sgancio a distanza si può montare solo un blocco laterale). Blocchetti frontali: 2 HSV o 1 HSV e 1 HRS per interruttore GHA32. Il blocchetto frontale HRS cambia stato solo in caso di sovraccarico e intervento dell’interruttore. BLOCCHETTI AGGIUNTIVI CONTATTI AUSILIARI / ADDITIONAL AUXILIARY CONTACT BLOCKS Side mounting contact blocks: 2 for switch (for GHA32, if an undervoltage or shunt release is mounted, only one side contact block...

INTERRUTTORI AUTOMATICI (SALVAMOTORI) MANUAL MOTOR STARTERS 1-68 1 Pushbutton to converter IP41 enclosure in IP55 Weight 10 gr. Membrana di ricambio per rendere IP55 la custodia IP41 Peso 10 gr. KIT PULSANTE A FUNGO EMERGENZA / EMERGENCY STOP MUSHROOM PUSHBUTTON Per / For GHA25 NAT 4.148.625 Per / For GHA32 ES 4.148.921 Ad aggancio, sgancio a rotazione Push to latch. twist to relase INDICATORE LUMINOSO / SIGNAL LAMP SSr220 4.148.626 verde/green 220V / 50Hz SSg220 4.148.627 rosso/red 220V / 50Hz SSw220 4.148.628 bianco/white 220V / 50Hz CONDUTTORE DI COLLEGAMENTO NEUTRO / NEUTRAL LINK NL 4.148.630...

111--1-666-9696999 CONTROLLO MOTORE MOTOR CONTROL SBARRA TRIFASE DI COLLEGAMENTO / 3 PHASE CONNECTING BUSBAR 1 C320MSB2 4.148.713 C320MSB3 4.148.714 Consente la rapida connessione di diversi interruttori affiancati Permits quick line side connection of adjacent For linking 4 starters For linking 5 starters Per 4 interruttori Per 5 interruttori BLOCCO TERMINALI / TERMINAL BLOCK Per l’alimentazione della barra trifase di collegamento di cui sopra Used in conjunction with 3 phase connecting busbar listed above C320MSB4 4.148.715 MODULO LIMITATORE DI CORRENTE PER GHA25 / CURRENT LIMITATOR FOR GHA25...

INTERRUTTORI AUTOMATICI (SALVAMOTORI) MANUAL MOTOR STARTERS 1-70 1 AVVIATORI COMPATTI per correnti nominali fino a 63A e potenze motori fino a 30kW a 415V AC. Type: GH3RHB Rated insulation voltage: 690V Operation handle: Rotary handle Breaking capacity Icu at 400/415V: 100kA up to 13A 50kA up to 32A Type: GH3VHB Rated current: 28 to 63 Rated insulation voltage: 1000V Operation handle: Rotary handle Breaking capacity Icu at 400/415V: 50kA up to 63A Modello: GH3RHB Tensione nominale: 0,16 a 32A Tensione nominale di isolamento: 690V Modalità operativa: maniglia rotativa Capacità di interruzione...
