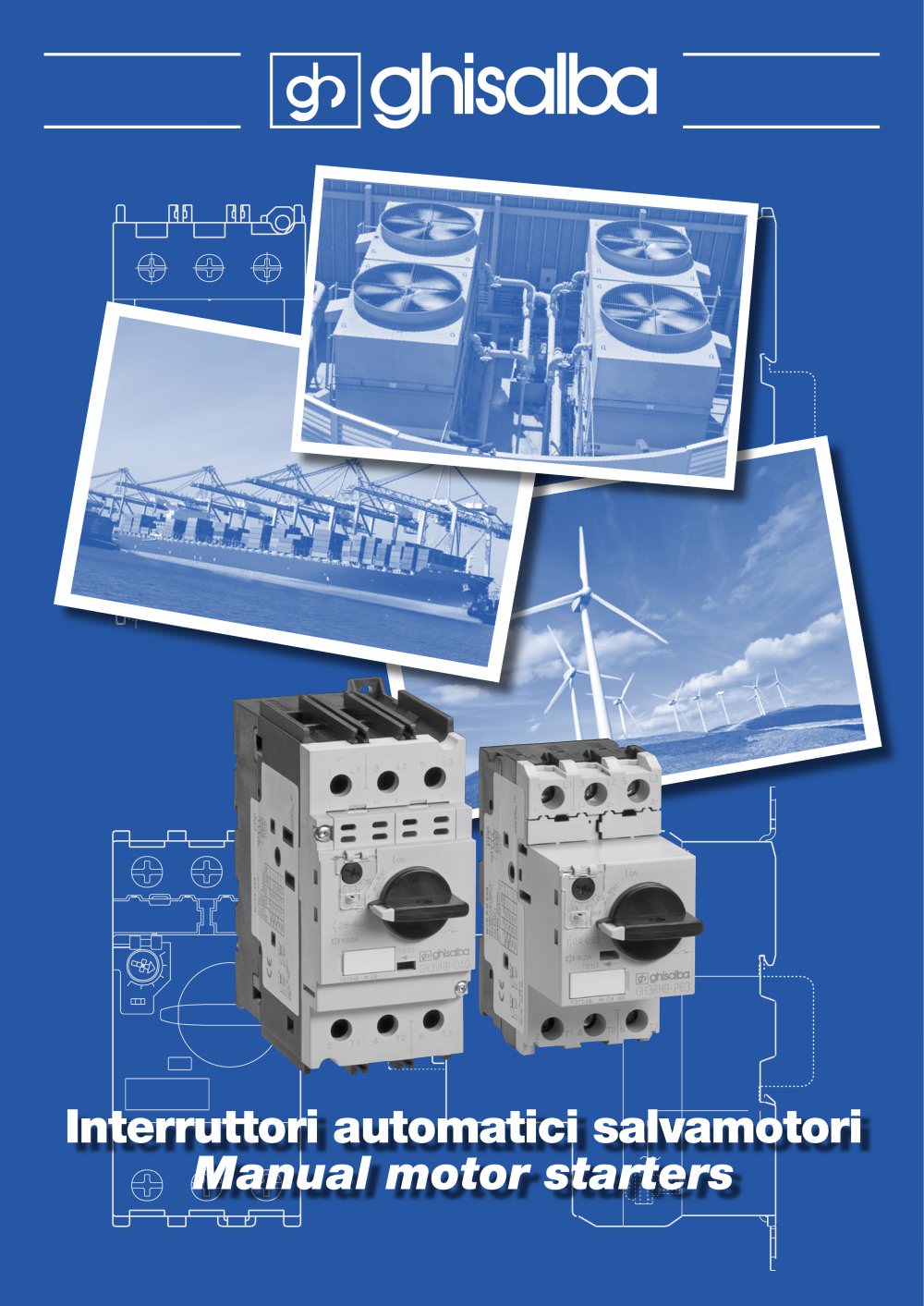

Interruttori automatici salvamotori Manual motor starters

INTERRUTTORI AUTOMATICI SALVAMOTORI / MANUAL MOTOR STARTERS CARATTERISTICHE GENERALI / GENERAL FEATURES AVVIATORI COMPATTI per correnti nominali fino a 63a e potenze motori fino a 30kw a 415v ac. Gli interruttori automatici magnetotermici sono disponibili in due differenti taglie (45mm. / 55mm.) e rappresentano una efficace protezione per i motori trifase fino a 63A 30KW AC-3 400V. Caratteristiche: - ampia gamma di tarature (da 0,1 a 63A) - elevato potere d’interruzione (fino a 100KA a 415 V) - manovra rotativa con indicazione della posizione ON-TRIP-OFF per un immediato riconoscimento...

LAY OUT / LAY OUT INTERRUTTORI AUTOMATICI SALVAMOTORI / MANUAL MOTOR STARTERS 1 2 3 4 5 6 7 8 9 10 1 Contatto ausiliario frontale Front auxiliary contact 2 Contatto di allarme frontale Front alarm contact block 3 Contatto ausiliario laterale Side auxiliary contact 4 Contatto ausiliario e di allarme laterale Side auxiliary alarm contact block 5 Contatto di allarme cortocircuito laterale Short circuit alarm contact block 6 Bobina di minima tensione Undervoltage release 7 Bobina di sgancio Shunt trip 8 Manovra rinviata Handle 9 Modulo di aggancio Link modules 10 Sbarra trifase di collegamento...

INTERRUTTORI AUTOMATICI SALVAMOTORI / MANUAL MOTOR STARTERS ACCESSORI / ACCESSORIES GH0WI... GH0WU... GH0KI... GH0WKU... GH0TKU... Conformità / standards IEC 60947-5-1, UL 508 Corrente nominale / Rated current AC-15 48V AC [A] 5 6 5 6 6 125V AC [A] 3 4 3 4 4 230V AC [A] 1,5 4 1,5 4 4 400V AC [A] - 2,2 - 2,2 2,2 500V AC [A] - 1,5 - 1,5 1,5 690V AC [A] - 0,6 - 0,6 0,6 DC-13 48V DC [A] 1,39 5 1,39 5 1,3 110V DC [A] 0,55 1,3 0,55 1,3 1,3 220V DC [A] 0,27 0,5 0,27 0,5 0,5 Classe dei contatti / Contact rating code UL508 B300/Q300 A600/P300 B300/S300 A600/P500 A600/P300 Tensione minima / Minimum...

CONTATTI AUSILIARI / AUXILIARY CONTACT BLOCKS ( WU ) Questi contatti sono collegati all’ON/OFF del salvamotore. These block are linked to the ON/OFF operation of the MMS. Modello Type Codice Part number Contatti aux Aux. contact Montaggio Mounting Peso [g] Weight GH0WIA 4.148.975 1NO Frontale / front 9 GH0WIB 4. 148.976 1NC Frontale / front 9 CONTATTI AUSILIARI / CONTACT BLOCKS ( WI ) Questi contatti sono collegati all’ON/OFF del salvamotore. These block are linked to the ON/OFF operation of the MMS. CONTATTO DI ALLARME DI CORTO-CIRCUITO / SHORT-CIRCUIT ALARM CONTACT BLOCK (TKU) I contatti...

BOBINA DI SGANCIO / SHUNT TRIP DEVICES (F) Questo dispositivo viene utilizzato come sgancio a distanza dell’interruttore; non può essere utilizzato insieme ad una bobina di minima tensione.Quando l’interruttore è scattato con la bobina di sgancio, ruotare la maniglia di reset prima di riavviare l’apparecchio. This device is used to remotely trip theMMS; this device cannot be used together with an undervoltage trip device When the MMS has been tripped with the shunt trip device, rotate handle reset before turning ON the power. Altre tensioni sono disponibili su richiesta. Other voltages are...

ACCESSORI / ACCESSORIES INTERRUTTORI AUTOMATICI SALVAMOTORI / MANUAL MOTOR STARTERS MODULO DI AGGANCIO / LINK MODULE BLOCCO TERMINALE / TERMINAL BLOCK Accessorio indispensabile per l’alimentazione della barra trifase di collegamento Accessory used in conjunction with 3 phase connection busbar Modello Type Codice Part number Montaggio Mounting Peso [g] Weight GH0BR1 GH3R + GHMC / MD 22 GH0BR2 GH3R + GH15BN / CN / DN 22 GH0BR3 GH3R + GH15ET / FT / GS 22 SBARRA TRIFASE DI COLLEGAMENTO / 3 PHASE CONNETCTING BUSBAR Modello Type Codice Part number Montaggio Mounting Numero salvamotori MMS number...

10 Montaggio su guida Il salvamotore può essere montato su una guida DIN 35mm. Fissare la guida con le viti al passo di montaggio non inferiore a 400mm per il modello GH3R e non inferiore a 300mm per il modello GH3V. Guida utilizzabile: 15mm di altezza modello TH35-15 conforme a EN-50022 e IEC715. La direzione di montaggio standard è orizzontale. Nel caso il salvamotore sia da montare verticalmente, si prega di usare i corredi di morsetti in estremità. Rail mounting The MMS can be mounted to a 35mm top hat rail. Secure the rail with screws at mounting pitch of less than 400mm for the GH3R...

14 INTERRUTTORI AUTOMATICI SALVAMOTORI / MANUAL MOTOR STARTERS ESEMPI DI MONTAGGIO / MOUNTING EXAMPLES MONTAGGIO A SCATTO DEGLI ACCESSORI / SNAP ON ACCESSORIES MOUNTING SPORTELLO PIOMBABILE / SEALING COVER

INTERRUTTORI AUTOMATICI SALVAMOTORI / MANUAL MOTOR STARTERS 15 ESEMPI DI MONTAGGIO / MOUNTING EXAMPLES MANOVRA LUCCHETTABILE / LOCKABLE HANDLE MANOVRA RINVIATA LUCCHETTABILE (MAX 3 LUCCHETTI) / EXTERNAL LOCKABLE HANDLE (MAX 3 LOCK) BLOCCO TERMINALE / TERMINAL BLOCK

VIA TEVERE 15 - 10098 CASCINE VICA RIVOLI - TORINO - ITALY TEL. +39 011 95991 - FAX +39 011 9597064 www.ghisalba.com e-mail: info@ghisalba.com GH3R - 09/2007
