Air Gauging Honing Tools
1Pages

Catalog excerpts

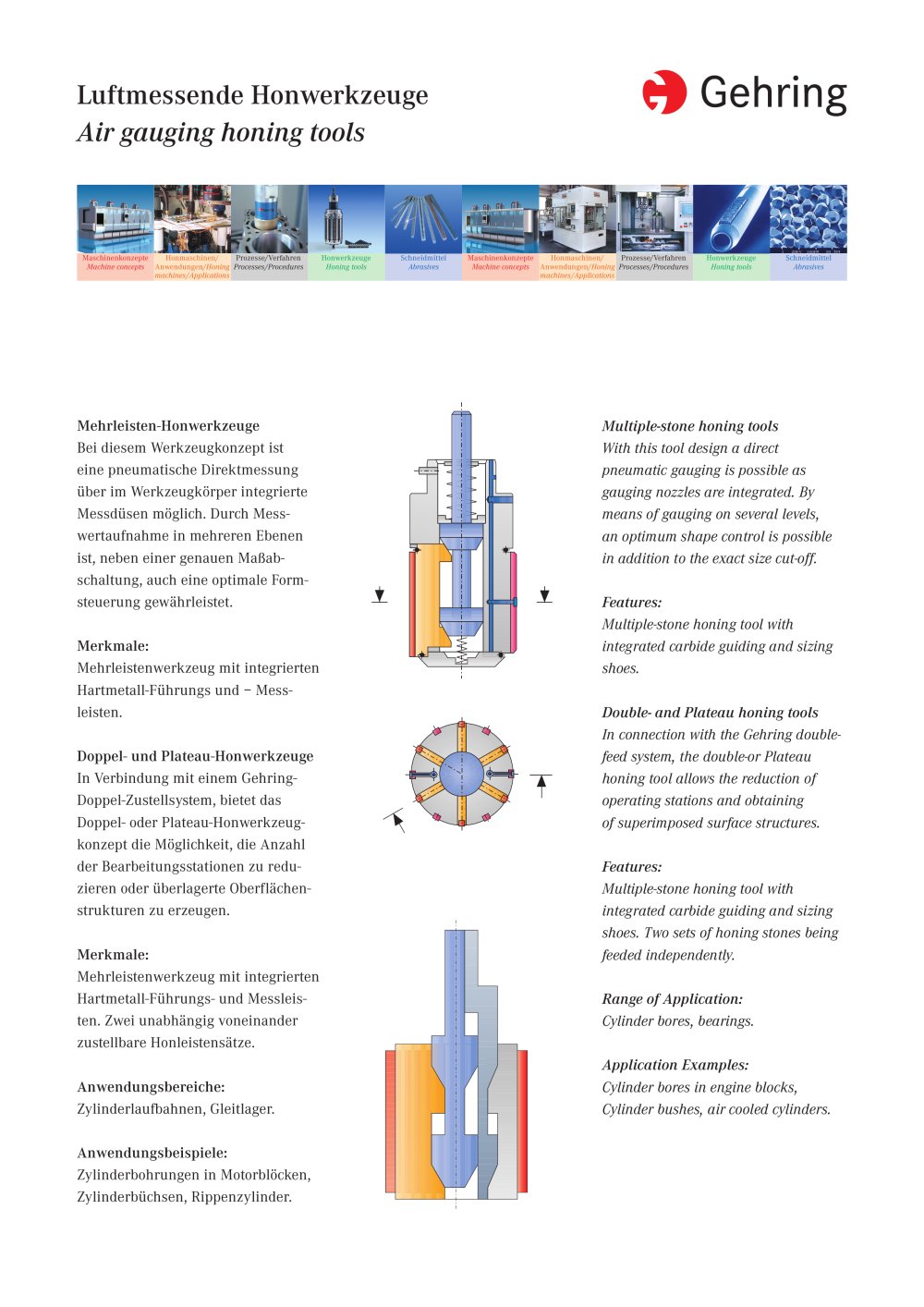

Mehrleisten-Honwerkzeuge Bei diesem Werkzeugkonzept ist eine pneumatische Direktmessung über im Werkzeugkörper integrierte Messdüsen möglich. Durch Messwertaufnahme in mehreren Ebenen ist, neben einer genauen Maßabschaltung, auch eine optimale Formsteuerung gewährleistet. Merkmale: Mehrleistenwerkzeug mit integrierten Hartmetall-Führungs und – Messleisten. Doppel- und Plateau-Honwerkzeuge In Verbindung mit einem Gehring- Doppel-Zustellsystem, bietet das Doppel- oder Plateau-Honwerkzeugkonzept die Möglichkeit, die Anzahl der Bearbeitungsstationen zu reduzieren oder überlagerte Oberflächenstrukturen zu erzeugen. Merkmale: Mehrleistenwerkzeug mit integrierten Hartmetall-Führungs- und Messleisten. Zwei unabhängig voneinander zustellbare Honleistensätze. Anwendungsbereiche: Zylinderlaufbahnen, Gleitlager. Anwendungsbeispiele: Zylinderbohrungen in Motorblöcken, Zylinderbüchsen, Rippenzylinder. Luftmessende Honwerkzeuge Air gauging honing tools Multiple-stone honing tools With this tool design a direct pneumatic gauging is possible as gauging nozzles are integrated. By means of gauging on several levels, an optimum shape control is possible in addition to the exact size cut-off. Features: Multiple-stone honing tool with integrated carbide guiding and sizing shoes. Double- and Plateau honing tools In connection with the Gehring doublefeed system, the double-or Plateau honing tool allows the reduction of operating stations and obtaining of superimposed surface structures. Features: Multiple-stone honing tool with integrated carbide guiding and sizing shoes. Two sets of honing stones being feeded independently. Range of Application: Cylinder bores, bearings. Application Examples: Cylinder bores in engine blocks, Cylinder bushes, air cooled cylinders. Maschinenkonzepte Machine concepts Honmaschinen/ Anwendungen/Honing machines/Applications Prozesse/Verfahren Processes/Procedures Honwerkzeuge Honing tools Schneidmittel Abrasives Maschinenkonzepte Machine concepts Honmaschinen/ Anwendungen/Honing machines/Applications Prozesse/Verfahren Processes/Procedures Honwerkzeuge Honing tools Schneidmittel Abrasives
