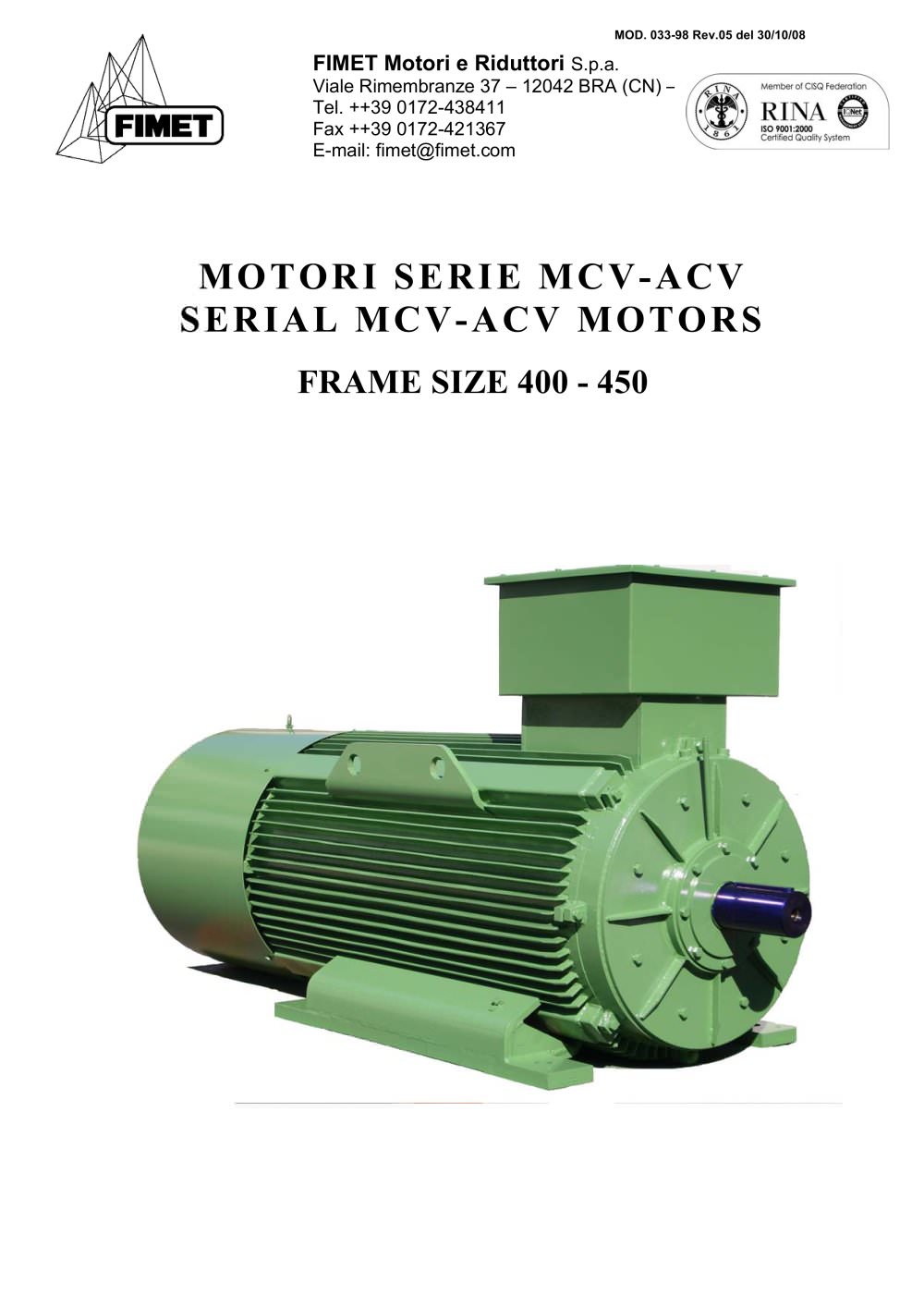

MOD. 033-98 Rev.05 del 30/10/08 FIMET Motori e Riduttori S.p.a. Viale Rimembranze 37 – 12042 BRA (CN) – ITALY Tel. ++39 0172-438411 Fax ++39 0172-421367 E-mail: [email protected] MOTORI SERIE MCV-ACV SERIAL MCV-ACV MOTORS FRAME SIZE 400 - 450

CARATTERISTICHE GENERALI I motori di altezza d’asse 450 serie “MCV- ACV” sono costruiti in acciaio, di tipo chiuso con ventilazione IC 411 o IC 416 e rotore a gabbia Gradi di protezione: IP 55 standard IP 56, IP 65 opzionale Tettuccio di protezione su richiesta per installazione verticale PARTICOLARI COSTRUTIVI I motori serie MCV- ACV 450 sono realizzati con carcassa e scudi in acciaio. La scatola morsettiera è realizzata in acciaio, posta sopra il motore e ruotabile di 90° in 90°. II copriventola è anch’esso in acciaio , mentre la scatola morsettiera del ventilatore per la ventilazione ausiliaria...

SCATOLA MORSETTIERA La scatola morsettiera ha il grado di protezione IP 55( o 56 e 65) , purchè il collegamento dei cavi sia realizzato in modo adeguato. La morsettiera è normalmente a 6 morsetti. Le scatole morsettiere ausiliarie sono in alluminio ( in protezione IP 55 o 56/65 ) e all’interno possono essere connessi eventuali accessori quali termoprotettori, PTC, Pt 100 ,scaldiglie ecc. AVVOLGIMENTO Tutti i motori serie MCV- ACV 450 sono realizzati in classe F . I materiali di isolamento e il conduttore di rame doppio smalto sono classificati in classe H. Particolare cura è dedicata all’isolamento...

I valori di funzionamento sono garantiti entro le tolleranze stabilite dalle norme CEI EN 60034-1 ; IEC 60034-1. I motori sono bilanciati dinamicamente con mezza linguetta e hanno grado di vibrazione “A” secondo la norma IEC 60034-14. La frequenza minima, per impiego a coppia costante con sistema di ventilazione forzata IC 416, è di 5 Hz Velocità di rotazione massima 1800 rpm ACCESSORI I motori serie “MCV- ACV” sono forniti con i termistori PTC (positive temperature coefficient thermistors) sugli avvolgimenti. A richiesta è possibile fornire: Trasduttori di temperatura a resistenza di platino...

DIMENSIONI D’INGOMBRO Le dimensioni d’ingombro sono in accordo con le Norme IEC 60072 Sinbolo Dimensione Tolleranza > 500 a 750 +-1,5 > 750 a 1000 +- 2 A, B > 1000 +- 2,5 D, DA > 50 m6 E, EA - 0,5 F, FA h9 H - 1 M +- 1 N < 250 j6 OVERALL DIMENSIONS Overall dimensions are in accordance with the IEC 60072 Standards. Symbol Dimension Tolerance > 500 a 750 +-1,5 > 750 a 1000 +- 2 A, B > 1000 +- 2,5 D, DA > 50 m6 E, EA - 0,5 F, FA h9 H - 1 M +- 1 N < 250 j6 Dimensioni di accoppiamento / Coupling dimensions Tipo /Size A B C CA D DA DB E EA EC F FA GA MCV 400 L MCV 400 LA MCV 400 LB MCV 450 L MCV 450...
