MT MTV MTP DM30-50 P50/10
2Pages

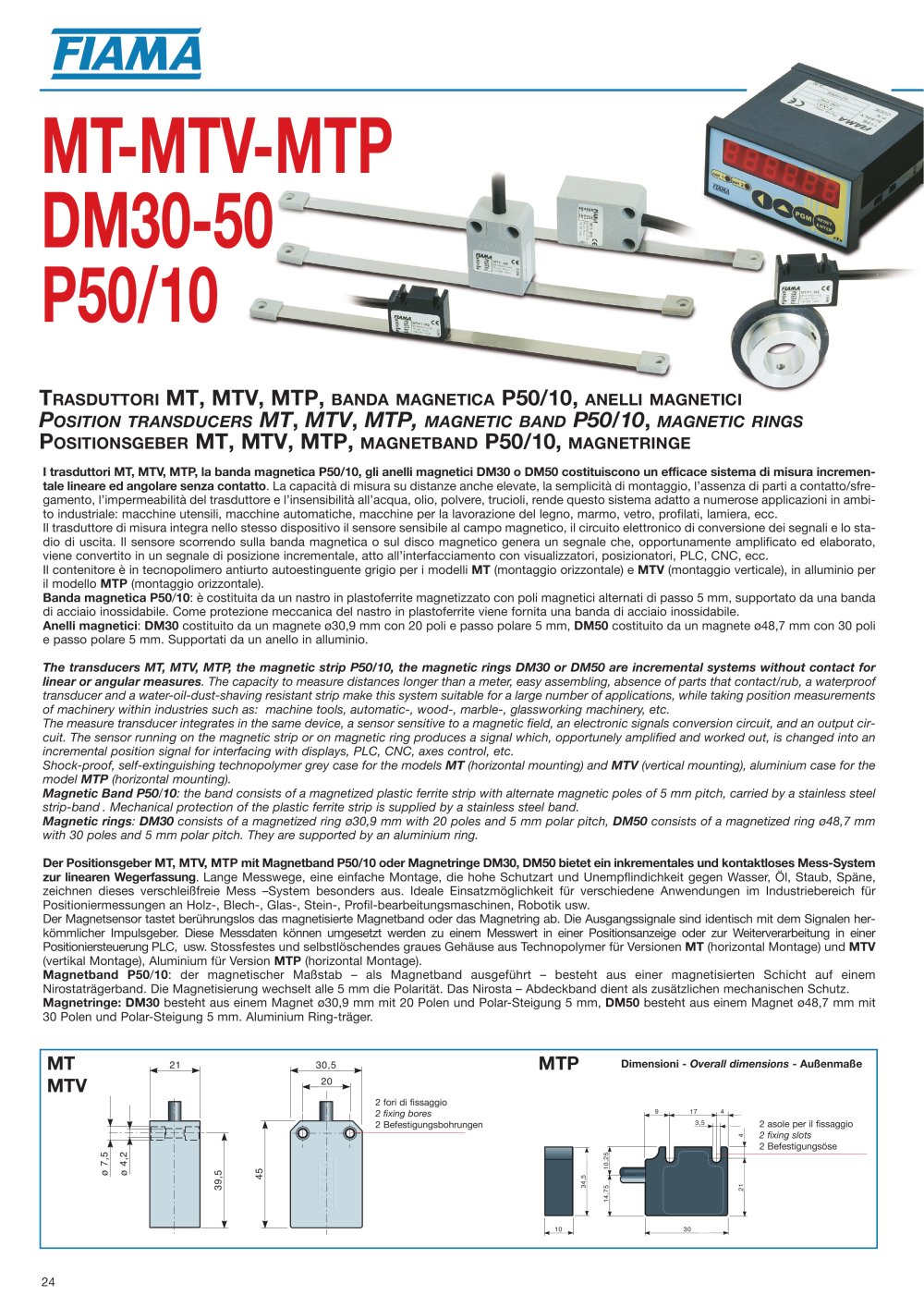

24 I trasduttori MT, MTV, MTP, la banda magnetica P50/10, gli anelli magnetici DM30 o DM50 costituiscono un efficace sistema di misura incrementale lineare ed angolare senza contatto. La capacità di misura su distanze anche elevate, la semplicità di montaggio, l’assenza di parti a contatto/sfregamento, l’impermeabilità del trasduttore e l’insensibilità all’acqua, olio, polvere, trucioli, rende questo sistema adatto a numerose applicazioni in ambito industriale: macchine utensili, macchine automatiche, macchine per la lavorazione del legno, marmo, vetro, profilati, lamiera, ecc. Il trasduttore di misura integra nello stesso dispositivo il sensore sensibile al campo magnetico, il circuito elettronico di conversione dei segnali e lo stadio di uscita. Il sensore scorrendo sulla banda magnetica o sul disco magnetico genera un segnale che, opportunamente amplificato ed elaborato, viene convertito in un segnale di posizione incrementale, atto all’interfacciamento con visualizzatori, posizionatori, PLC, CNC, ecc. Il contenitore è in tecnopolimero antiurto autoestinguente grigio per i modelli MT (montaggio orizzontale) e MTV (montaggio verticale), in alluminio per il modello MTP (montaggio orizzontale). Banda magnetica P50/10: è costituita da un nastro in plastoferrite magnetizzato con poli magnetici alternati di passo 5 mm, supportato da una banda di acciaio inossidabile. Come protezione meccanica del nastro in plastoferrite viene fornita una banda di acciaio inossidabile. Anelli magnetici: DM30 costituito da un magnete ø30,9 mm con 20 poli e passo polare 5 mm, DM50 costituito da un magnete ø48,7 mm con 30 poli e passo polare 5 mm. Supportati da un anello in alluminio. The transducers MT, MTV, MTP, the magnetic strip P50/10, the magnetic rings DM30 or DM50 are incremental systems without contact for linear or angular measures. The capacity to measure distances longer than a meter, easy assembling, absence of parts that contact/rub, a waterproof transducer and a water-oil-dust-shaving resistant strip make this system suitable for a large number of applications, while taking position measurements of machinery within industries such as: machine tools, automatic-, wood-, marble-, glassworking machinery, etc. The measure transducer integrates in the same device, a sensor sensitive to a magnetic field, an electronic signals conversion circuit, and an output circuit. The sensor running on the magnetic strip or on magnetic ring produces a signal which, opportunely amplified and worked out, is changed into an incremental position signal for interfacing with displays, PLC, CNC, axes control, etc. Shock-proof, self-extinguishing technopolymer grey case for the models MT (horizontal mounting) and MTV (vertical mounting), aluminium case for the model MTP (horizontal mounting). Magnetic Band P50/10: the band consists of a magnetized plastic ferrite strip with alternate magnetic poles of 5 mm pitch, carried by a stainless steel strip-band . Mechanical protection of the plastic ferrite strip is supplied by a stainless steel band. Magnetic rings: DM30 consists of a magnetized ring ø30,9 mm with 20 poles and 5 mm polar pitch, DM50 consists of a magnetized ring ø48,7 mm with 30 poles and 5 mm polar pitch. They are supported by an aluminium ring. Der Positionsgeber MT, MTV, MTP mit Magnetband P50/10 oder Magnetringe DM30, DM50 bietet ein inkrementales und kontaktloses Mess-System zur linearen Wegerfassung. Lange Messwege, eine einfache Montage, die hohe Schutzart und Unempflindichkeit gegen Wasser, Öl, Staub, Späne, zeichnen dieses verschleißfreie Mess –System besonders aus. Ideale Einsatzmöglichkeit für verschiedene Anwendungen im Industriebereich für Positioniermessungen an Holz-, Blech-, Glas-, Stein-, Profil-bearbeitungsmaschinen, Robotik usw. Der Magnetsensor tastet berührungslos das magnetisierte Magnetband oder das Magnetring ab. Die Ausgangssignale sind identisch mit dem Signalen herkömmlicher Impulsgeber. Diese Messdaten können umgesetzt werden zu einem Messwert in einer Positionsanzeige oder zur Weiterverarbeitung in einer Positioniersteuerung PLC, usw. Stossfestes und selbstlöschendes graues Gehäuse aus Technopolymer für Versionen MT (horizontal Montage) und MTV (vertikal Montage), Aluminium für Version MTP (horizontal Montage). Magnetband P50/10: der magnetischer Maßstab – als Magnetband ausgeführt – besteht aus einer magnetisierten Schicht auf einem Nirostaträgerband. Die Magnetisierung wechselt alle 5 mm die Polarität. Das Nirosta – Abdeckband dient als zusätzlichen mechanischen Schutz. Magnetringe: DM30 besteht aus einem Magnet ø30,9 mm mit 20 Polen und Polar-Steigung 5 mm, DM50 besteht aus einem Magnet ø48,7 mm mit 30 Polen und Polar-Steigung 5 mm. Aluminium Ring-träger. 21 45 39,5 30,5 20 ø 4,2 ø 7,5 10 34,5 21 4 14,75 10,25 30 9 17 4 3,5 MT MTV MTP 2 asole per il fissaggio 2 fixing slots 2 Befestigungsöse Dimensioni - Overall dimensions - Außenmaße 2 fori di fissaggio 2 fixing bores 2 Befestigungsbohrungen MT-MTV-MTP DM30-50 P50/10 TRASDUTTORI MT, MTV, MTP, BANDA MAGNETICA P50/10, ANELLI MAGNETICI POSITION TRANSDUCERS MT, MTV, MTP, MAGNETIC BAND P50/10, MAGNETIC RINGS POSITIONSGEBER MT, MTV, MTP, MAGNETBAND P50/10, MAGNETRINGE

25 SENSOR SENSOR Max 2 10 10 +2 3 10 -2 +2 -2 Max 2 CARATTERISTICHE TECNICHE MT, MTV, MTP - P50/10 - DM30, DM50 TECHNICAL FEATURES MT, MTV, MTP - P50/10 -DM30, DM50 TECHNISCHE MERKMALE MT, MTV, MTP - P50/10 - DM30, DM50 10 13 15 ø 6,4 10,5 15 6 ø 3,2 4 1,8 Quote di posizionamento - Positioning quota - Positioniersquote Terminale banda End piece End stück Segnali in uscita - Output signals - Ausgangssignale 2 canali in quadratura, impulso di riferimento ogni 5 mm - 2 squaring channels, impulse reference each 5 mm - 2 Quadratur Kanäle, Bezugsimpulse alle 5 mm Tipo di uscita - Output type -...
