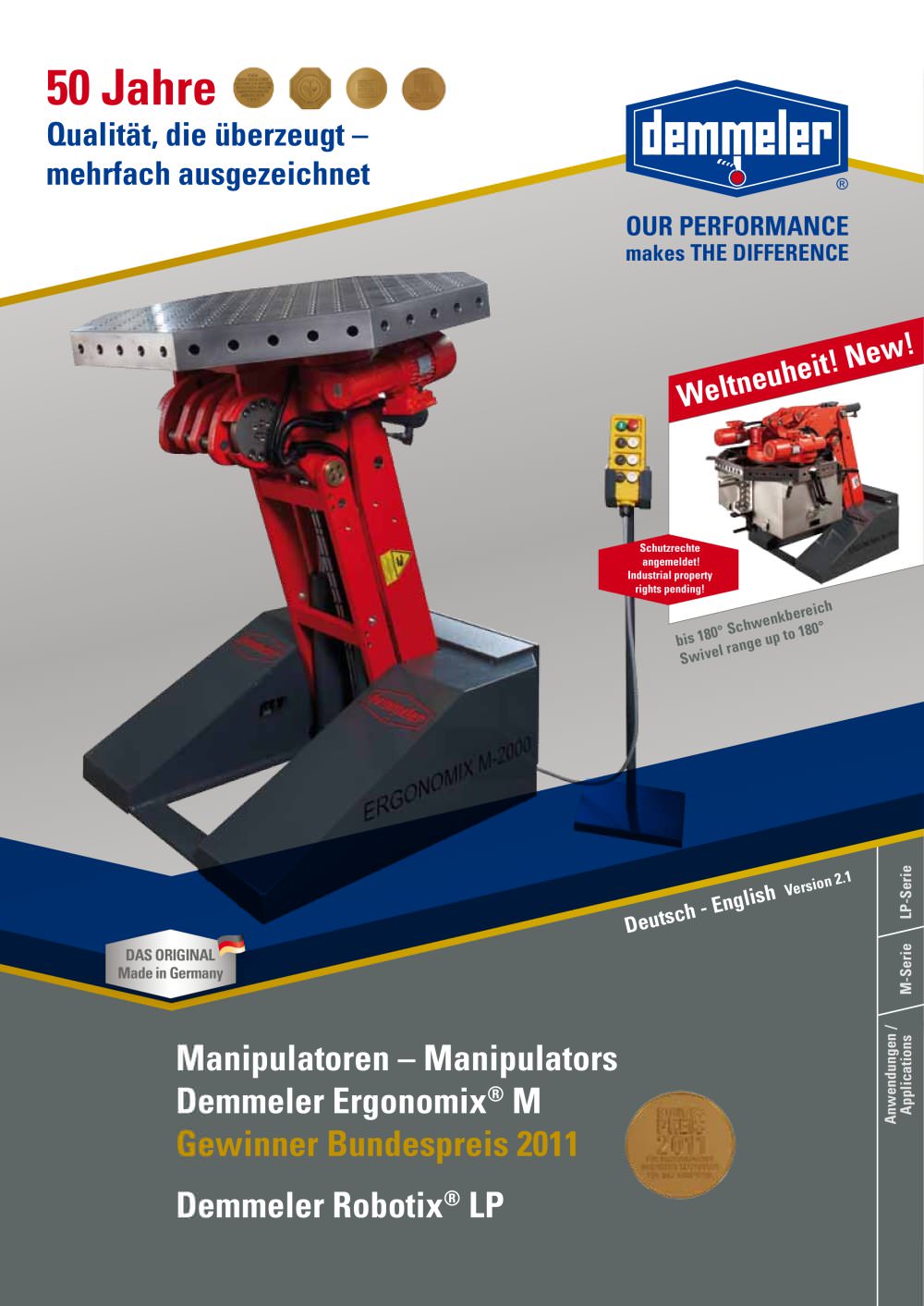

Manipulatoren – Manipulators Demmeler Ergonomix® M Gewinner Bundespreis 2011 Demmeler Robotix® LP bis 180° Schwenkbereich Swivel range up to 180° Weltneuheit! New! M-Serie Deutsch - English Version 2.1 LP-Serie Anwendungen / Applications Schutzrechte angemeldet! Industrial property rights pending! DAS ORIGINAL Made in Germany Qualität, die überzeugt – mehrfach ausgezeichnet 50 Jahre OUR PERFORMANCE makes THE DIFFERENCE

Flexible Multigenies zum Schweißen und Montieren. 2 3 Eine gute ergonomische Arbeitsplatzgestaltung schafft eine effizientere und fehlerfreiere Arbeitsausführung und schützt das Personal vor gesundheitlichen Schäden, auch bei langfristiger Tätigkeit. Die Manipulatoren „Demmeler Ergonomix M“ und „Demmeler Robotix LP“ bieten einen präventiven Arbeitsschutz, mehr Sicherheit am Arbeitsplatz, höhere Wirtschaftlichkeit und dadurch verbesserte Qualität in der Produktion. Wie man es dreht und wendet, der Manipulator von Demmeler ist unverzichtbar. Qualitätsverbesserung: durch Arbeiten in idealer...

Proper ergonomic design of the workplace allows efficient and error-free performance of work and protects staff against health hazards, even during long assignments. The „Demmeler Ergonomix M“ and „Demmeler Robotix LP“ manipulators offer preventative occupational safety, more safety at the workplace, higher efficiency and thereby improved quality in production. Whichever way you look at it, the Demmeler manipulator is indispensable. Quality improvement: by working in an ideal position at the correct height less welding distortion through an optimised welding sequence which produces constant...

Demmeler Ergonomix M stellt Ihr Werkstück auf den Kopf. 4 5 Schutzrechte angemeldet! Industrial property rights pending! Durch die ausgeklügelte Anordnung der kompletten Mechanik ist es den Entwicklern von Demmeler gelungen einen unschlagbar großen Arbeitsraum, bei gleichzeitig kleiner Stellfläche des Manipulators Demmeler Ergonomix M zu erhalten. Dabei bringt der Manipulator höchste Zuladungen immer in die Idealposition. Ein besonderes Merkmal der Produktfamilie Demmeler Ergonomix M ist der große Schwenkbereich bis 180°. Dieser bringt bei vielen Werkstücken den entscheidenden Vorteil,...

Demmeler Ergonomix M turns your workpiece upside down. Technische Änderungen, Maßangaben sowie Druckfehler vorbehalten / Technical changes, dimension specifications and printing errors expected Technische Daten / Technical specifications: Demmeler Ergonomix M Bezeichnung / Designation M2000 M4000 M8000 Traglast / Load [kg] 2.000 4.000 8.000 D=max. Störkreis ø 180° kippen/ max. interference area ø 180° tip [mm] 1.000 1.650 2.000 max. Drehzahl / max. speed [U/min] 2 2 1,5 Drehmoment / torque (MD) [Nm] 2.500 5.000 10.000 Kippwinkel / tilt angle [°] 180 180 180 Kippmoment / tilt torque (MK)...

Demmeler Robotix LP – immer in Idealposition, in allen Freiheitsgraden. 6 7 Rundachse 1 (B) Rotational axis 1 Höhenachse (Z) Height axis Rundachse 2 (C) Rotational axis 2 NC NB Die Demmeler Produktfamilie Demmeler Robotix ist besonders zu empfehlen, wenn es darum geht Werkstücke sehr präzise und wiederholgenau in allen Freiheitsgraden zu positionieren. Der Positionierer ist erhältlich in drei Ausführungen. 1.) nur mit Höhenachse 2.) mit Höhenachse und Rundachse 1 3.) mit Höhenachse, Rundachse 1 und Ausleger mit Rundachse 2 In der Ausbaustufe 3.) haben Sie die Möglichkeit Ihr Werkstück...

Technische Änderungen, Maßangaben sowie Druckfehler vorbehalten / Technical changes, dimension specifications and printing errors expected Technische Daten / Technical specifications: Demmeler Robotix LP Bezeichnung LP1000 LP2000 LP4000 LP8000 LP16000 Traglast / Load [kg] 1.000 2.000 4.000 8.000 16.000 max. Tischplatte ø / max. table top ø [mm] 1.000 1.200 1.850 2.500 3.000 max. Drehzahl / max. speed (NC) [U/min] 2,5 2,5 2, 1,5 1 max. Drehmoment / max. torque (MC) [Nm] 1.500 2.500 5.000 10.000 20.000 max. Drehzahl / max. speed (NB) [U/min] 2 1,5 1,5 1 1 max. Drehmoment / max. torque (MB)...

Arbeiten kann so leicht sein. 8 9

Work can be so easy. DER NEUE 3D SPANNSYSTEM GESAMTKATALOG IST DA! Jetzt anfordern oder besuche Sie uns online unter www.demmeler.com THE NEW GENERAL CATALOGUE FOR 3D CLAMPING SYSTEM IS HERE! Request it now or vist us online on the www.demmeler.com Auf Anfrage Sonderausführungen möglich. Specific requirements possible on request.

3D Arbeits- und Schweißtische Tischplatten/Optionen A in mm B in mm Diagonalraster / Diagonal grid Artikel-Nr. / Article-No. SW 600 100 100 x 100 D28-11008-xxx SW 800 100 100 x 100 D28-01013-xxx SW 1000 100 100 x 100 D28-01038-xxx SW 1200 100 100 x 100 D28-01020-xxx SW 1500 200 100 x 100 D28-12009-xxx SW 3000 200 100 x 100 D28-12010-xxx A in mm B in mm Diagonalraster / Diagonal grid Artikel-Nr. / Article-No. SW 600 25 100 x 100 D28-02001-xxx SW 800 25 100 x 100 D28-02001-xxx SW 1000 25 100 x 100 D28-02001-xxx SW 1200 25 100 x 100 D28-02001-xxx SW 1500 25 100 x 100 D28-02001-xxx A ø in mm C...

Sie können die Positionen manuell mit den Tasten anfahren und über die Teachsteuerung einzelne Positionen mittels Tastendruck im Werkstückprogramm abspeichern. Somit erhalten Sie einen gleichbleibenden Bewegungsablauf von Position zu Position. Dabei ist es möglich mehrere unterschiedliche Werkstückprogramme in der Steuerung abzuspeichern, und bei Bedarf aufzurufen. Teach control system option / you can manually approach the positions with the buttons and save individual positions in the workpiece program with the push of a button, via the teach control system. In this way you maintain a...

Telefon: + 49 (0) 83 35 / 98 59 - 0 Telefax: + 49 (0) 83 35 / 98 59 - 27 E-Mail: verkauf@demmeler.com Internet: www.demmeler.com Demmeler Maschinenbau GmbH & Co. KG Alpenstraße 10 / Postfach 51 87751 Heimertingen / Germany Demmeler Vertriebs-, Entwicklungs- und Schulungszentrum / Demmeler Sales, Development and Training Centre Insgesamt 35.000 m² Betriebsfläche, 10.000 m² Hallenfläche und über 200 hochmotivierte Mitarbeiter! A total of 35.000 m² operational area, 10.000 m² of hall area and more than 200 highly motivated employees! DAS ORIGINAL Made in Germany Vertretung / Vertriebspartner...
