Vertical hard bearing balancing machines

Vertical hard bearing balancing machines
28Pages

Catalog excerpts

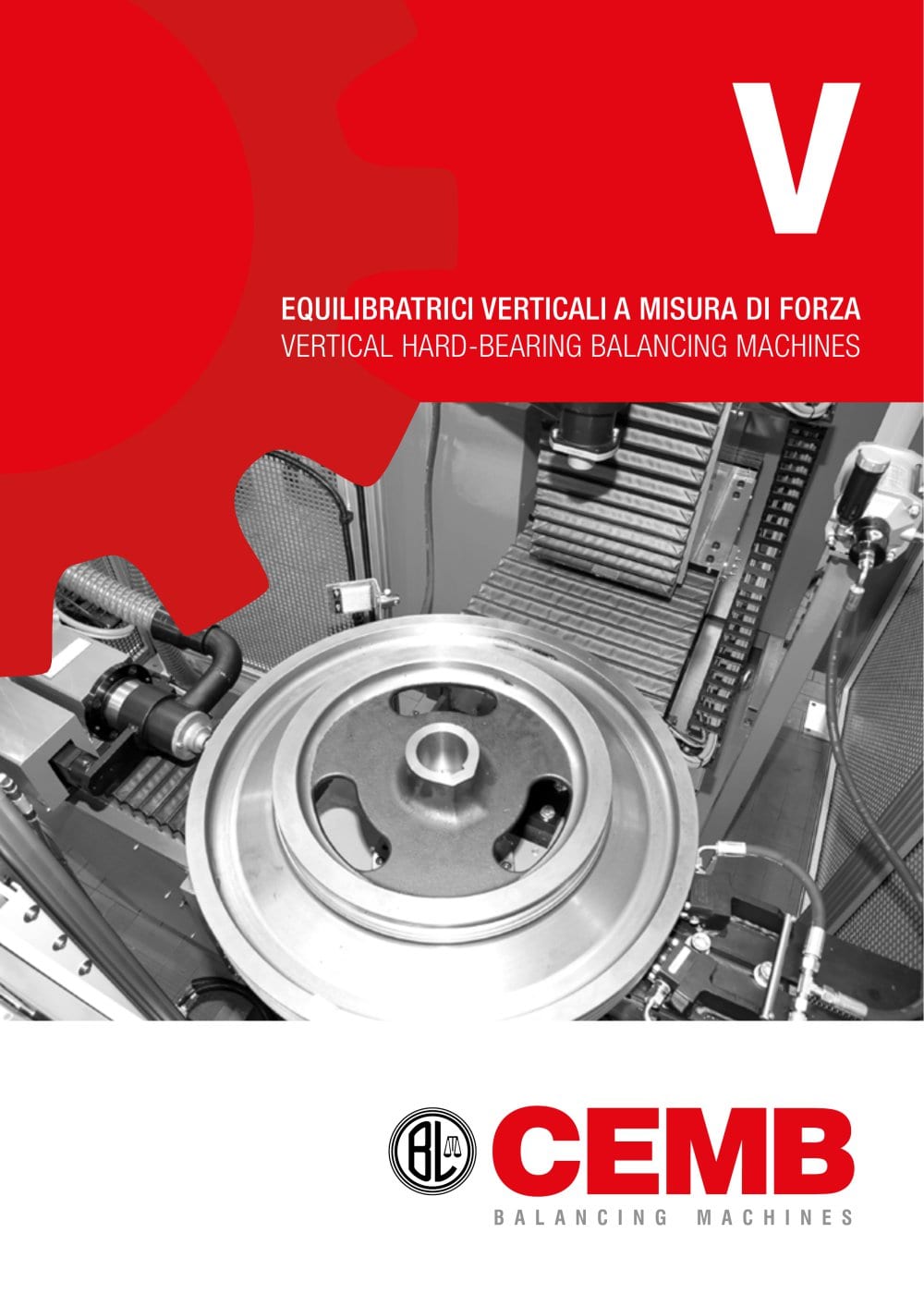

Vertical hard bearing balancing machines - 1

V EQUILIBRATRICI VERTICALI A MISURA DI FORZA VERTICAL HARD-BEARING BALANCING MACHINES

Vertical hard bearing balancing machines - 2

CEMB S.p.A. e HOFMANN Maschinen- und Anlagenbau GmbH di Worms - Germania costituiscono un importante polo in grado di fornire prodotti innovativi e concorrenziali integrati in un unica filosofia tecnica e costruttiva. Particolare attenzione è dedicata al servizio tecnico di assistenza post vendita in modo di garantire la completa soddisfazione del cliente. Grazie a questo sodalizio si ha un ampio range di produzione: MACCHINE EQUILIBRATRICI UNIVERSALI ORIZZONTALI E VERTICALI PER APPLICAZIONI INDUSTRIALI SISTEMI AUTOMATICI DI EQUILIBRATURA PER: - pneumatici e ruote complete - volani, giranti...

Open the catalog to page 2

Vertical hard bearing balancing machines - 3

V EQUILIBRATRICI AD ASSE VERTICALE A MISURA DI FORZA VERTICAL HARD-BEARING BALANCING MACHINES Tutti i rotanti senza albero proprio o con lunghezza assiale ridotta rispetto al diametro, (ad esempio: mole, frizioni, pulegge, volani, giranti di pompe, ruote di autoveicoli ecc.), si equilibrano in serie su macchine equilibratrici con asse di rotazione verticale. La procedura di equilibratura è resa possibile da un adattatore o attrezzo che permette un facile e rapido montaggio/smontaggio del rotante sull’albero della macchina. Lo squilibrio residuo dipende dalla precisione di centratura...

Open the catalog to page 3

Vertical hard bearing balancing machines - 4

DATI TECNICI / TECHNICAL DATA MODELLI Versioni disponibili Versions available Peso massimo rotante con attrezzo [kg] Max rotor weight with tool Misura squilibrio minimo ottenibile [gmm/kg] Minimum achievable unbalance measuring Incertezza di misura squilibrio statico - Nr. 1 piano [gmm] Static unbalance measuring uncertainty - Nr. 1 correction plane Incertezza di misura squilibrio dinamico - Nr. 2 piani [gmm] Dynamic unbalance measuring uncertainty - Nr. 2 correction planes Precisione angolare posizionamento Angular position accuracy Diametro massimo [mm] Max diameter Tipo motore Type of...

Open the catalog to page 4

Vertical hard bearing balancing machines - 5

(1) VERSIONI DISPONIBILI N-GV = posizionamento manuale - giri variabili S = posizionamento automatico K = correzione automatica dello squilibrio (5) TIPO MOTORE A.C.B. = corrente alternata brushless; A.C. = corrente alternata D.C. = corrente continua (6) Valori da definire in fase di offerta (1) AVAILABLE VERSIONS: N-GV = manual indexing - variable speed S = automatic indexing K = automatic unbalance correction (3) Rotors according to Standard ISO 21940-21 (5) TYPE OF MOTOR: A.C.B. = brushless alternating current; A.C. = alternating current D.C. = direct current (6) Values to be defined...

Open the catalog to page 5

Vertical hard bearing balancing machines - 6

METODI DI CORREZIONE STATICA E DINAMICA FORATURA-FRESATURA ASSIALE / AXIAL DRILLING-MILLING Asportazione di materiale / Removal of material Volani / Flywheels FORATURA RADIALE / RADIAL DRILLING Smorzatori / Dampers Asportazione di materiale / Removal of material Volani / Flywheels FORATURA/FRESATURA INCLINATA ANGLE DRILLING/MILLING Smorzatori / Dampers Asportazione di materiale / Removal of material Componenti di trasmissioni / Transmission components FRESATURA ASSIALE (TAVOLA GIREVOLE) AXIAL MILLING (TURNING TABLE) Asportazione di materiale / Removal of material Giranti di pompe / Pomp...

Open the catalog to page 6

Vertical hard bearing balancing machines - 7

FORATURA RADIALE-RADIALE / RADIAL-RADIAL DRILLING FORATURA ASSIALE-RADIALE / AXIAL-RADIAL DRILLING FRESATURA ASSIALE-ASSIALE / AXIAL-AXIAL MILLING FRESATURA RADIALE-RADIALE / RADIAL-RADIAL MILLING FORATURA ASSIALE-ASSIALE/ AXIAL-AXIAL-DRILLING FRESATURA ASSIALE-RADIALE / AXIAL-RADIAL MILLING Asportazione di materiale / Removal of material Giranti di pompe / Pump rotors Scatole per differenziali / Differential cases FRESATURA RADIALE E FORATURA ASSIALE RADIAL MILLING & AXIAL DRILLING FRESATURA ASSIALE (3 ASSI) / AXIAL MILLING (3 AXES)

Open the catalog to page 7

Vertical hard bearing balancing machines - 8

MODELLI STANDARD / STANDARD MODELS V5-15-30 L’equilibratrice appartenente a questo gruppo è una macchina a misura di forze adatta ad equilibrare su uno o due piani rotanti non dotati di albero proprio e con elevate esigenze di precisione. Il valore dello squilibrio e la sua posizione vengono ricercati automaticamente e il ciclo si può concludere posizionando direttamente il rotante nel punto in cui eseguire la correzione. Tutti i posizionamenti successivi sono eseguiti manualmente dall’operatore. Per l’estrema rapidità e semplicità della taratura iniziale questo modello di equilibratrice é...

Open the catalog to page 8

Vertical hard bearing balancing machines - 9

Equilibratrice a correzione manuale dotata di trapano verticale montato su una struttura a doppio snodo per regolare la posizione di foratura. L'avanzamento del mandrino del trapano e manuale. La correzione dello squilibrio e effettuata con uno o piu fori, da eseguire con profondita e posizione angolare indicate dalla strumentazione. Caratteristiche del trapano: • 5 velocita del mandrino 360-960-1560-2160-2800 giri/min • Potenza del motore kW 0,55-50 Hz • Mandrino con attacco Cono Morse N° 2 • Corsa mandrino 100 mm • Regolazione verticale testa 220 mm • Capacita' di foratura su acciaio 20...

Open the catalog to page 9

Vertical hard bearing balancing machines - 10

MODELLI STANDARD / STANDARD MODELS V50-100-TFMA Equilibratrice dotata di foratrice/fresatrice adatta ad equilibrare pezzi per foratura/fresatura verticale o inclinata. Per il posizionamento nella zona di correzione, l’unità è montata su due slitte, una verticale e una orizzontale, entrambe motorizzate, anche per facilitare il carico di pezzi ingombranti. Uno snodo permette di inclinare manualmente la testa dell’unità fino a 45° rispetto alla verticale. Questo consente di eseguire asportazioni su piani inclinati con avanzamento automatico del mandrino fresatrice. Durante la fase di...

Open the catalog to page 10

Vertical hard bearing balancing machines - 11

V50-100-TFMA-TFO Equilibratrice dotata di foratrice/fresatrice adatta ad equilibrare pezzi per foratura/fresatura verticale o inclinata. Per il posizionamento nella zona di correzione, l’unità è montata su due slitte, una verticale e una orizzontale, entrambe motorizzate, anche per facilitare il carico di pezzi ingombranti. Uno snodo permette di inclinare manualmente la testa dell’unità fino a 45° rispetto alla verticale. Questo consente di eseguire asportazioni su piani inclinati con avanzamento automatico del mandrino fresatrice.Durante la fase di fresatura, una tavola girevole...
