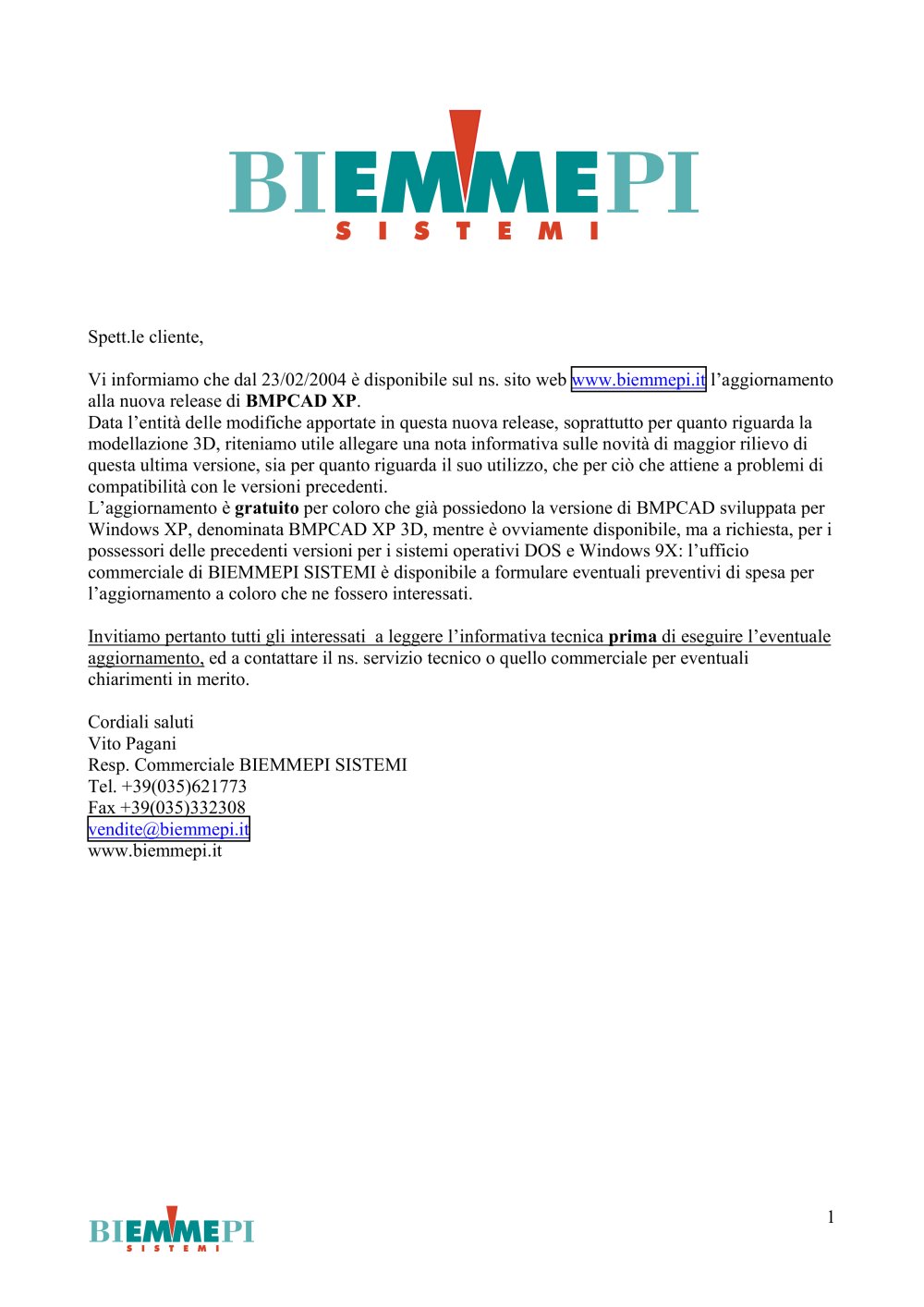

Spett.le cliente, Vi informiamo che dal 23/02/2004 disponibile sul ns. sito web www.biemmepi.it prima di eseguire leventuale l蒒aggiornamento alla nuova release di BMPCAD XP . Data lentitҠ delle modifiche apportate in questa nuova release, soprattutto per quanto riguarda la modellazione 3D, riteniamo utile allegare una nota informativa sulle novit di maggior rilievo di questa ultima versione, sia per quanto riguarda il suo utilizzo, che per ci che attiene a problemi di compatibilitಠ con le versioni precedenti. Laggiornamento Ҩ gratuito per coloro che gi possiedono la versione di BMPCAD sviluppata per Windows XP, denominata BMPCAD XP 3D, mentre ovviamente disponibile, ma a richiesta, per i possessori delle precedenti versioni per i sistemi operativi DOS e Windows 9X: l਒ufficio commerciale di BIEMMEPI SISTEMI disponibile a formulare eventuali preventivi di spesa per laggiornamento a coloro che ne fossero interessati. Invitiamo pertanto tutti gli interessati a leggere l蒒informativa tecnica aggiornamento, ed a contattare il ns. servizio tecnico o quello commerciale per eventuali chiarimenti in merito. Cordiali saluti Vito Pagani Resp. Commerciale BIEMMEPI SISTEMI Tel. +39(035)621773 Fax +39(035)332308 [email protected] www.biemmepi.it 1 >

La nuova release di BMPCAD XP, disponibile come aggiornamento, introduce importanti novitҠ per quanto riguarda la MODELLAZIONE DI SUPERFICI che viene semplificata notevolmente nelle procedure e allo stesso tempo potenziata con lintroduzione di nuove possibilitҠ. Potrete utilizzare le note che seguiranno o solo come fonte di informazioni sulle novit introdotte oppure anche come piccola guida alluso della nuova versione. Questo documento non vuole essere una guida completa allҒuso, ma solo un utile riferimento per coloro che, realizzando lupgrade, devono essere informati sulla differenza in alcune...

La voce di menu Genera Superfici Bitmap , che fino ad ora veniva utilizzata solo per la creazione di superfici ottenuta da immagini bitmap, viene sostituita nella nuova versione dalla voce Modellazione 3D nonch potenziata, poich apre una finestra di controllo che incorpora tutte le funzionalit驠 per la creazione di superfici, incluse quelle per la assegnazione ad elementi di disegno vettoriali degli attributi tipo Sezione e tipo Principale. > Figura 1 Il "vecchio" comando Genera Superfici Bitmap la creazione di qualsiasi tipo di superficie > Figura 2 Il nuovo comando Modellazione 3D . Pertanto...

Figura 3 Il nuovo tool per la creazione delle superfici Onde evitare il disorientamento dellutilizzatore viene mantenuta, ma solo temporaneamente e per un periodo ancora da definirsi, la ғvecchia gestione con i comandi di Definisci principale, Modifica principale ecc.. Pertanto, pur aggiornando il sistema alla nuova release, risulterԠ ancora possibile, ma solo per un certo periodo di tempo, operare esattamente come prima dellaggiornamento. Naturalmente caldeggiamo tutti a passare al nuovo sistema, essendo molto piҹ pratico, veloce e potente. > Figura 4 Alcuni comandi diventano "obsoleti" 4 >

Vediamo ora a livello operativo quali sono le nuove operazioni da compiere per creare delle superfici. La novit principale risiede nella introduzione dellࠒ icona che permette di creare un nuovo elemento vettoriale per la creazione di superfici. > Figura 5 La novit nell'icona V Premendo questo bottone si genera un nuovo elemento vettoriale per la definizione della Principale e della Sezione. Il tipo di superficie proposto di default ਨ Estrusione orizzontale che prevede lutilizzo di una principale e di una sola sezione: cambiando il tipo di superficie verranno visualizzati gli elementi (principali...

Principale bisogna seguire la seguente procedura: - Selezionare nel disegno lelemento vettoriale desiderato (linea,arco, Spline, rettangolo ecc.) - AllҒinterno del tool superfici cliccare con il tasto destro del mouse dopo averlo puntato su Principale - Dal menu pop-up che compare utilizzare il comando aggiungi da selezione Per poter definire una Principale o una Sezione necessario che nel disegno corrente dal quale si lanciato il programma di Generazione superfici bitmap ci siano disegnati degli elementi vettoriali. Per assegnare ad un elemento l訒attributo di > Figura 7 Assegnazione di una principale...

Allinterno della finestra sono anche visualizzate la principale (riquadro a destra) e la sezione (riquadro in basso) per un efficace controllo delle assegnazioni. Importante: La differenza piҹ importante rispetto alla versione precedente, e quindi rispetto alla vecchiaӔ gestione ancora utilizzabile in questa versione di passaggio, risiede nel fatto che il singolo elemento di disegno vettoriale pu essere utilizzato un numero indefinito di volte sia come sezione che come principale: ad esempio la stessa linea pu essere utilizzata tre volte; dapprima come principale per la creazione di una superficie...

le altre regole gi esistenti nelle versioni precedenti ovvero le regole del buon disegno. 8 >

Il calcolo della superficie, una volta impostato larchitettura generale della stessa, Ҩ ottenuto premendo licona con il punto esclamativo. Qualora si modificasse la geometria di una sezione o di una principale o uno degli altri fattori di generazione (tipo di operazione ecc.) viene automaticamente chiesto di ricalcolare la superficie; il ricalcolo avviene perҲ solo per quelle superfici elementari che hanno subito una modifica o per quelle operazioni di combinazioni tra superfici elementari che hanno subito modifica (ad esempio se si passa da somma a unione). La versione precedente invece ricalcolava...

Il nuovo tool di modellazione 3D presenta anche dei validi strumenti per la visualizzazione del modello 3D e dei relativi componenti vettoriali. Larea a destra della finestra Ҩ infatti a disposizione dellutilizzatore per la visualizzazione dei diversi oggetti che concorrono alla formazione del modello: Se Ҩ selezionata la modalit principale vengono visualizzati i componenti vettoriali 2D che concorrono a comporre la principale. Se attiva la selezione di un gruppo vengono mostrate tutte le principali di quel gruppo, se ਨ selezionata solo una fase vengono mostrate solo le principali relative a...
