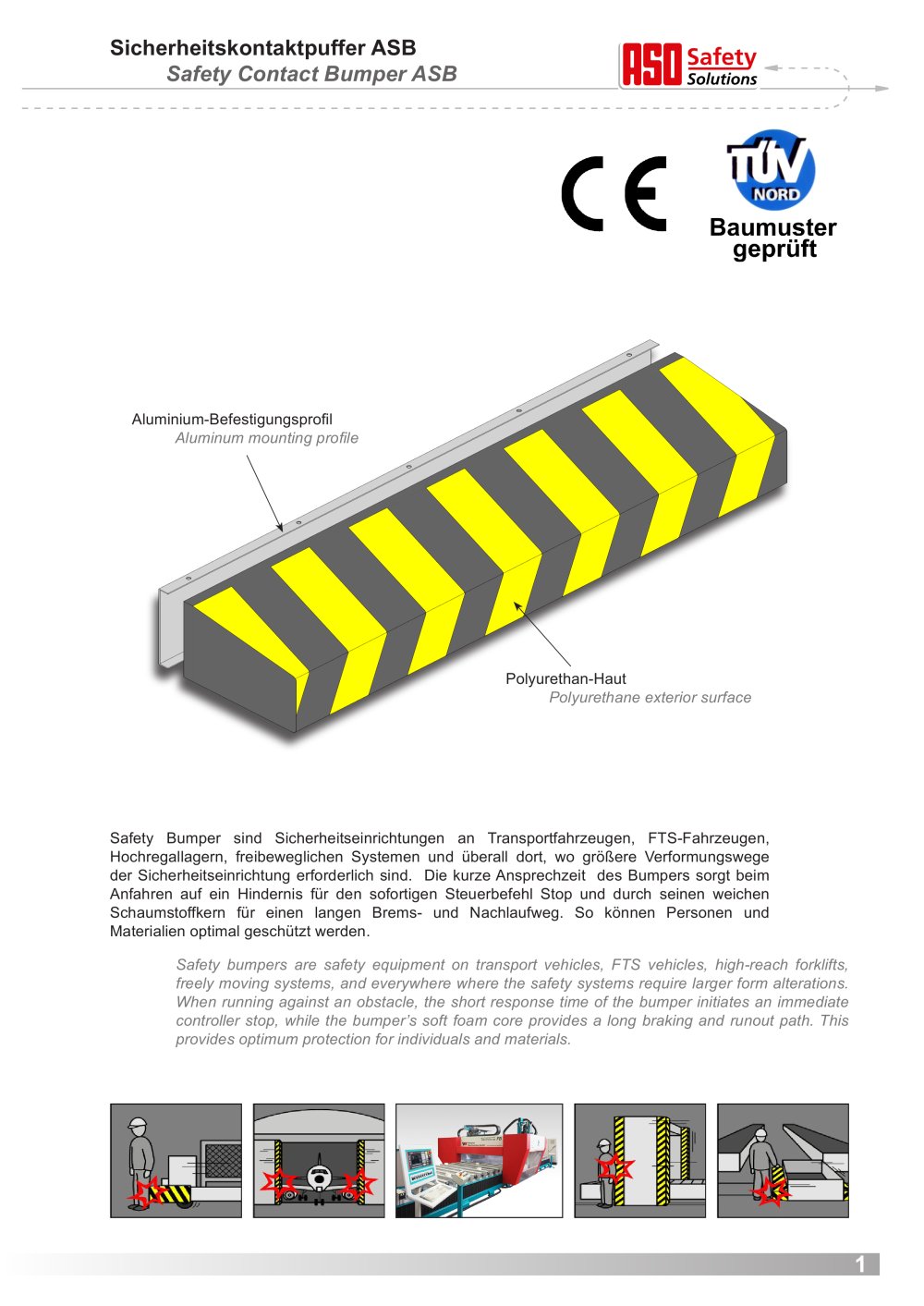

Sicherheitskontaktpuffer ASB Safety Contact Bumper ASB Safety Bumper sind Sicherheitseinrichtungen an Transportfahrzeugen, FTS-Fahrzeugen, Hochregallagern, freibeweglichen Systemen und überall dort, wo größere Verformungswege der Sicherheitseinrichtung erforderlich sind. Die kurze Ansprechzeit des Bumpers sorgt beim Anfahren auf ein Hindernis für den sofortigen Steuerbefehl Stop und durch seinen weichen Schaumstoffkern für einen langen Brems- und Nachlaufweg. So können Personen und Materialien optimal geschützt werden. Aluminium-Befestigungsprofil Aluminum mounting profile Polyurethan-Haut Polyurethane exterior surface Safety bumpers are safety equipment on transport vehicles, FTS vehicles, high-reach forklifts, freely moving systems, and everywhere where the safety systems require larger form alterations. When running against an obstacle, the short response time of the bumper initiates an immediate controller stop, while the bumper’s soft foam core provides a long braking and runout path. This provides optimum protection for individuals and materials. 1

Längen und Anschlüsse: Der Safety Bumper ASB ist in Längen bis zu 3.000 mm lieferbar. Die Kabelausgänge befinden sich jeweils an den Enden des Bumpers. Sonderausführungen sind auf Anfrage möglich. Standard-Lieferprogramm Standard Delivery Program Lengths and Connections: The ASB Safety Bumper is available in lengths up to 3,000 mm. Wiring outputs are located at each end of the bumper. Special designs available on request. „X“ = Bumper-Höhe Bumper hight „Y“ = Bumber-Breite Bumper width „Z“ = Bumper-Länge Bumper length Formen Sondergrößen und Sonderformen auf Anfrage. Special designs and special...

Behautung und Farben Als Behautung kann wahlweise eine PU-Behautung oder ein NBR-Gummibezug gewählt werden. Die Farbgebung kann bei der PU-Behautung standardmäßig in schwarz, gelb oder schwarz mit gelben Streifen hergestellt werden. Der NBR-Gummibezug ist schwarz, wobei zusätzlich gelbe Streifen aufgebracht werden können. Sonderfarben, Beschriftungen oder spezielle Behautungen (z.B. für den Ausseneinsatz, flammhemmend etc.) auf Anfrage. Covering and Colors The exterior surface is available as PU or NBR rubber. Standard colors for the PU exterior are either black or black with yellow stripes....

Anschlußmöglichkeiten Zur Absicherung von Systemen lassen sich Bumper sowohl Einzeln, als auch in Reihe, an einem Auswertgerät anschließen. Dabei ist zu beachten, daß maximal 10 Bumper an einem Auswerte- gerät angeschlossen und die Leitungswege maximal 75 m betragen dürfen. Der 8,2 KW End- widerstand muß bei der Verkettung mehrerer Bumper am letzten Bumper angebracht sein. Connecting Options To provide safety for systems, bumpers can be connected to an evaluation device both individually as well as in series. It should be noted that a maximum of 10 bumpers may be connected to a single evaluation...

Typenschlüssel und Bestellhinweise Type Code and Ordering Information ASB 53 - 100 U 2 L = x.x 1234561 Bezeichnung ASO-Safety Bumper 2 Bumperbreite 53 mm 100 mm 150 mm 200 mm 3 Bumperhöhe 100 mm 200 mm 300 mm 400 mm 4 Behautung U - Polyurethan N - NBR-Gummi 5 Bumpertyp 2 - Durchgangsbumper 3 - Endbumper (Einzelbumper) 4.0 - 1x M8 Stecker und 1x M8 Kupplung 4.2 - wie Ausf. 4.0 mit M8 Verbindungsleitung 25m 4.3 - wie Ausf. 4.0 mit 5m Leitung,Kupplung M8 und Stecker M8 Widerstand 4.4 - wie Ausf. 4.0 mit 5m Leitung Stecker M8 und 5m Leitung Kupplung M8 6 Bumperlänge Designation ASO-Safety Bumper...

Montageanleitung Zum Anbringen des Bumpers muss die Halterung mit Maschinenschrauben M6 befestigt werden. Bei Standard-Bumpern ist diese Halterung einteilig (Abb. 1). Daher müssen, je nach Größe des Bumpers, unterschiedlich viele Bohrungen erfolgen. Bei Bumpern mit NBR-Behautung (Abb. 2) besteht die Halterung aus mehreren Einzelwannen, die jeweils mit 4 Schrauben befestigt werden müssen. Zu beachten ist, dass die Abstände A und B zwischen 20 und 40 mm liegen. Bei Standard-Bumpern sind die restlichen Bohrungen mit gleichmäßigem Abstand C (nicht größer als 200 mm) über die gesamte Länge der Bumperhalterung...
