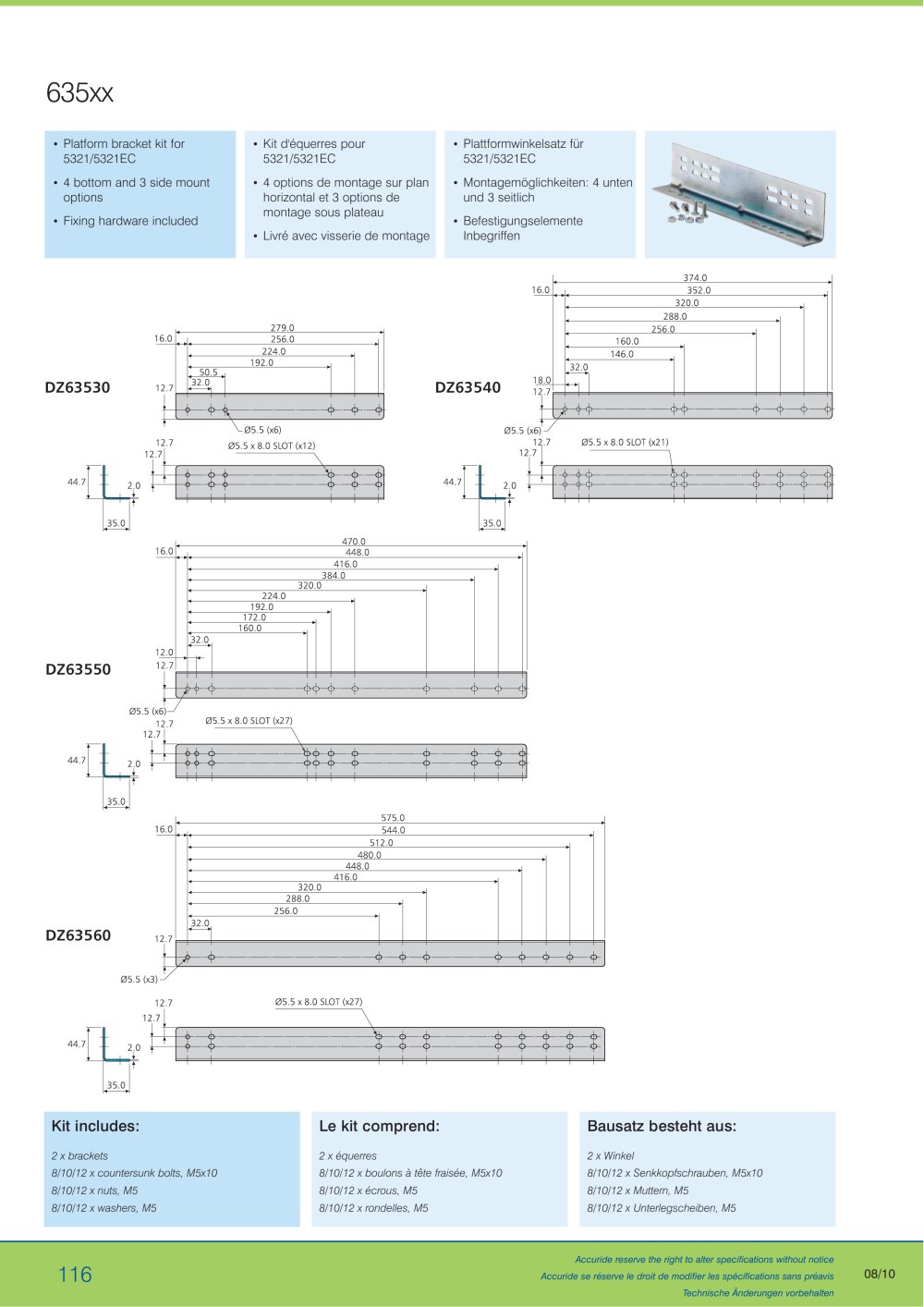

116 Accuride reserve the right to alter specifications without notice Accuride se réserve le droit de modifier les spécifications sans préavis Technische Änderungen vorbehalten 08/10 635xx • Platform bracket kit for 5321/5321EC • 4 bottom and 3 side mount options • Fixing hardware included • Kit d'équerres pour 5321/5321EC • 4 options de montage sur plan horizontal et 3 options de montage sous plateau • Livré avec visserie de montage • Plattformwinkelsatz für 5321/5321EC • Montagemöglichkeiten: 4 unten und 3 seitlich • Befestigungselemente Inbegriffen Kit includes: 2 x brackets 8/10/12 x countersunk bolts, M5x10 8/10/12 x nuts, M5 8/10/12 x washers, M5 Le kit comprend: 2 x équerres 8/10/12 x boulons à tête fraisée, M5x10 8/10/12 x écrous, M5 8/10/12 x rondelles, M5 Bausatz besteht aus: 2 x Winkel 8/10/12 x Senkkopfschrauben, M5x10 8/10/12 x Muttern, M5 8/10/12 x Unterlegscheiben, M5 DZ63530 DZ63540 DZ63550 DZ63560

Open the catalog to page 1

117 Accuride reserve the right to alter specifications without notice Accuride se réserve le droit de modifier les spécifications sans préavis Technische Änderungen vorbehalten 08/10 635xx B S Four bracket lengths can be used, either individually or in combination, to cover all slide lengths. See charts to determine number of bracket kits required. On peut utiliser des équerres en quatre longueurs différentes, soit individuellement soit en combinaison pour convenir à toutes les longueurs de glissière. Pour déterminer le nombre de kits d'équerres requis, voir le tableau. Vier Winkellängen...

Open the catalog to page 2

118 Accuride reserve the right to alter specifications without notice Accuride se réserve le droit de modifier les spécifications sans préavis Technische Änderungen vorbehalten 08/10 635xx 5321

Open the catalog to page 3

119 Accuride reserve the right to alter specifications without notice Accuride se réserve le droit de modifier les spécifications sans préavis Technische Änderungen vorbehalten 08/10 635xx Notes: • Customer supplies hardware to mount brackets to base and/or platform/drawer • Cold rolled steel • Dimensions for reference only S = Side-Mount B = Bottom-Mount IM = Inner member OM= Outer member Notes: • Visserie pour monter les équerres sur la base et/ou le plateau/le tiroir non fournie • Acier laminé à froid • Dimensions indiquées à titre de référence seulement S = Sous plateau B = Sur plan...
