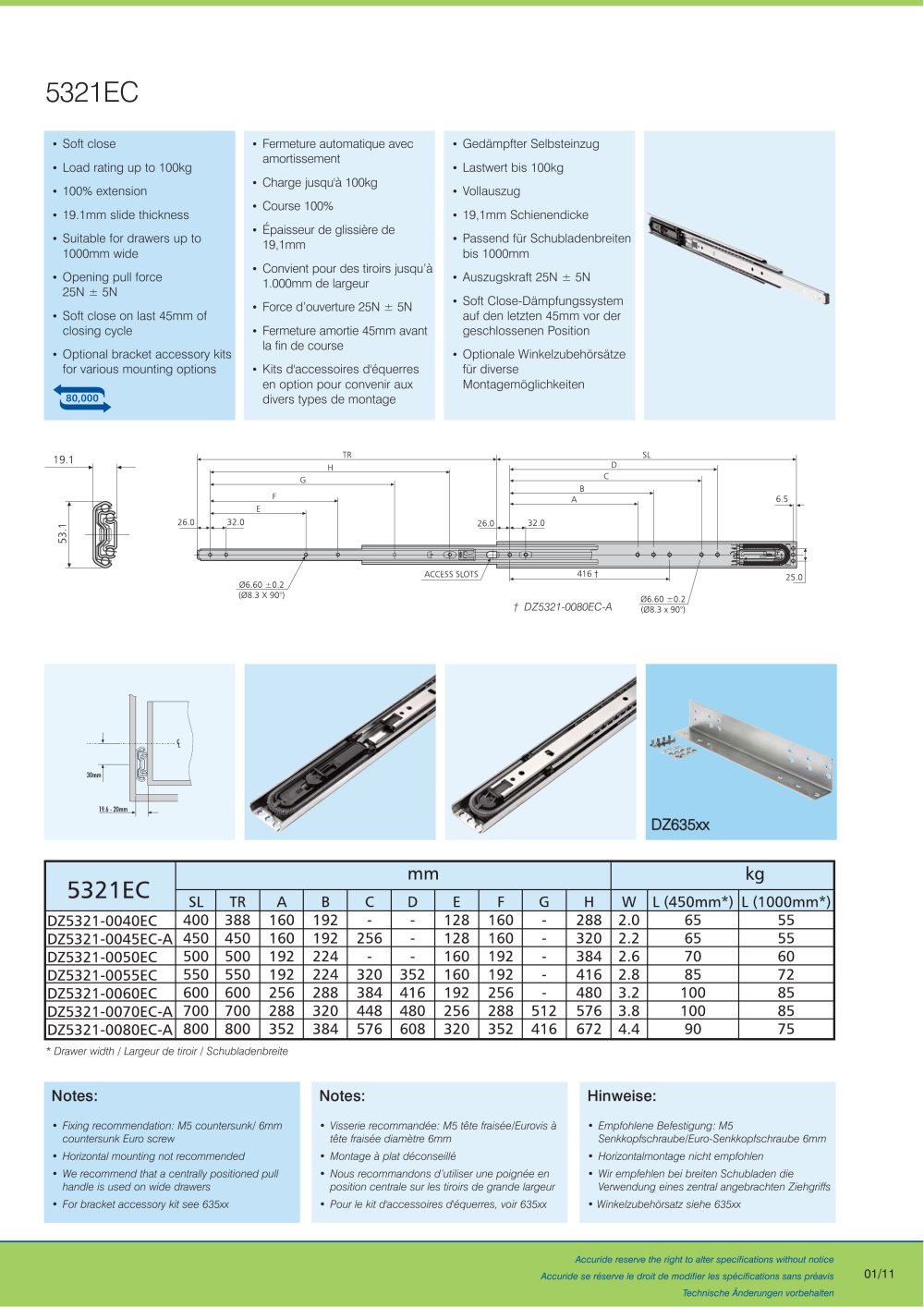

† DZ5321-0080EC-A Accuride reserve the right to alter specifications without notice Accuride se réserve le droit de modifier les spécifications sans préavis Technische Änderungen vorbehalten 01/11 5321EC • Soft close • Load rating up to 100kg • 100% extension • 19.1mm slide thickness • Suitable for drawers up to 1000mm wide • Opening pull force 25N ± 5N • Soft close on last 45mm of closing cycle • Optional bracket accessory kits for various mounting options • Fermeture automatique avec amortissement • Charge jusqu'à 100kg • Course 100% • Épaisseur de glissière de 19,1mm • Convient pour des tiroirs jusqu’à 1.000mm de largeur • Force d’ouverture 25N ± 5N • Fermeture amortie 45mm avant la fin de course • Kits d'accessoires d'équerres en option pour convenir aux divers types de montage • Gedämpfter Selbsteinzug • Lastwert bis 100kg • Vollauszug • 19,1mm Schienendicke • Passend für Schubladenbreiten bis 1000mm • Auszugskraft 25N ± 5N • Soft Close-Dämpfungssystem auf den letzten 45mm vor der geschlossenen Position • Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten Notes: • Fixing recommendation: M5 countersunk/ 6mm countersunk Euro screw • Horizontal mounting not recommended • We recommend that a centrally positioned pull handle is used on wide drawers • For bracket accessory kit see 635xx Notes: • Visserie recommandée: M5 tête fraisée/Eurovis à tête fraisée diamètre 6mm • Montage à plat déconseillé • Nous recommandons d’utiliser une poignée en position centrale sur les tiroirs de grande largeur • Pour le kit d'accessoires d'équerres, voir 635xx Hinweise: • Empfohlene Befestigung: M5 Senkkopfschraube/Euro-Senkkopfschraube 6mm • Horizontalmontage nicht empfohlen • Wir empfehlen bei breiten Schubladen die Verwendung eines zentral angebrachten Ziehgriffs • Winkelzubehörsatz siehe 635xx 80,000 DZ635xx * Drawer width / Largeur de tiroir / Schubladenbreite
