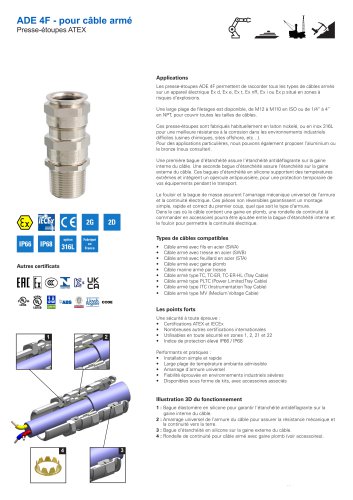

ADE 4F - pour câble armé Presse-étoupes ATEX Applications Les presse-étoupes ADE 4F permettent de raccorder tous les types de câbles armés sur un appareil électrique Ex d, Ex e, Ex t, Ex nR, Ex i ou Ex p situé en zones à risques d’explosions. Une large plage de filetages est disponible, de M12 à M110 en ISO ou de 1/4’’ à 4’’ en NPT, pour couvrir toutes les tailles de câbles. Ces presse-étoupes sont fabriqués habituellement en laiton nickelé, ou en inox 316L pour une meilleure résistance à la corrosion dans les environnements industriels difficiles (usines chimiques, sites offshore, etc…). Pour des applications particulières, nous pouvons également proposer l’aluminium ou le bronze (nous consulter). Une première bague d’étanchéité assure l’étanchéité antidéflagrante sur la gaine interne du câble. Une seconde bague d’étanchéité assure l’étanchéité sur la gaine externe du câble. Ces bagues d’étanchéité en silicone supportent des températures extrêmes et intègrent un opercule antipoussière, pour une protection temporaire de vos équipements pendant le transport. Le fouloir et la bague de masse assurent l’amarrage mécanique universel de l’armure et la continuité électrique. Ces pièces non réversibles garantissent un montage simple, rapide et correct du premier coup, quel que soit le type d’armure. Dans le cas où le câble contient une gaine en plomb, une rondelle de continuité (à commander en accessoire) pourra être ajoutée entre la bague d’étanchéité interne et le fouloir pour permettre la continuité électrique. Types de câbles compatibles Autres certificats Câble armé avec fils en acier (SWA) Câble armé avec tresse en acier (SWB) Câble armé avec feuillard en acier (STA) Câble armé avec gaine plomb Câble marine armé par tresse Câble armé type TC, TC-ER, TC-ER-HL (Tray Cable) Câble armé type PLTC (Power Limited Tray Cable) Câble armé type ITC (Instrumentation Tray Cable) Câble armé type MV (Medium Voltage Cable) Les points forts Une sécurité à toute épreuve : • Certifications ATEX et IECEx • Nombreuses autres certifications internationales • Utilisables en toute sécurité en zones 1, 2, 21 et 22 • Indice de protection élevé IP66 / IP68 Performants et pratiques : • Installation simple et rapide • Large plage de température ambiante admissible • Amarrage d’armure universel • Fiabilité éprouvée en environnements industriels sévères • Disponibles sous forme de kits, avec accessoires associés Illustration 3D du fonctionnement 1 : Bague élastomère en silicone pour garantir l’étanchéité antidéflagrante sur la gaine interne du câble. 2 : Amarrage universel de l’armure du câble pour assurer la résistance mécanique et la co

ADE 4F - pour câble armé Presse-étoupes ATEX Caractéristiques techniques Presse-étoupes ADE 4F Marquage ATEX Ex II 2G - Ex db IIC / Ex eb IIC Ex II 2D - Ex tb IIIC Ex II 3G - Ex nRc IIC Ex I M2 - Ex db I / Ex eb I (Mines*) *Voir détails dans la notice réglementaire Attestation d'examen UE de type Certification IECEx INERIS 12 ATEX 0032X IECEx INE 12.0025X Autres certificats Brésil* : INMETRO NCC 19.0065X Chine* : CCC 2020322313001353 Corée du Sud : KOSHA 2015-B0-245 à 248 Emirats Arabes Unis (U.A.E) : ECASEX Etats-unis, Canada : UL E310130 Inde* : PESO P477264/1 Royaume-Uni : UKCA CML 21UKEX1302X...

ADE 4F ISO - pour cable arme Presse-etoupes ATEX GAINE GAINE EPAISSEUR FILETAGE TAILLE EXTERNE INTERNE D'ARMURE DIMENSIONS REFERENCE ISO N° MIN - MAX MIN - MAX MIN - MAX ABE Lmax LAITON NICKELE GAINE GAINE EPAISSEUR FILETAGE TAILLE EXTERNE INTERNE D'ARMURE DIMENSIONS REFERENCE ISO_N_MIN - MAX MIN - MAX MIN - MAX ABE_Lmax INOX 316L

Presse-etoupes ATEX PLAGE DE SERRAGE GAINE GAINE EXTERNE INTERNE DIMENSIONS REFERENCE ABE Lmax LAITON NICKELE PLAGE DE SERRAGE GAINE GAINE EXTERNE INTERNE DIMENSIONS REFERENCE * Pour les dimensions «sur-angles», multipliez les cotes «sur-plats» par 1,1 3/8"* 4 * Non certifie UL.Toutes dimensions en mm. 4" 17
