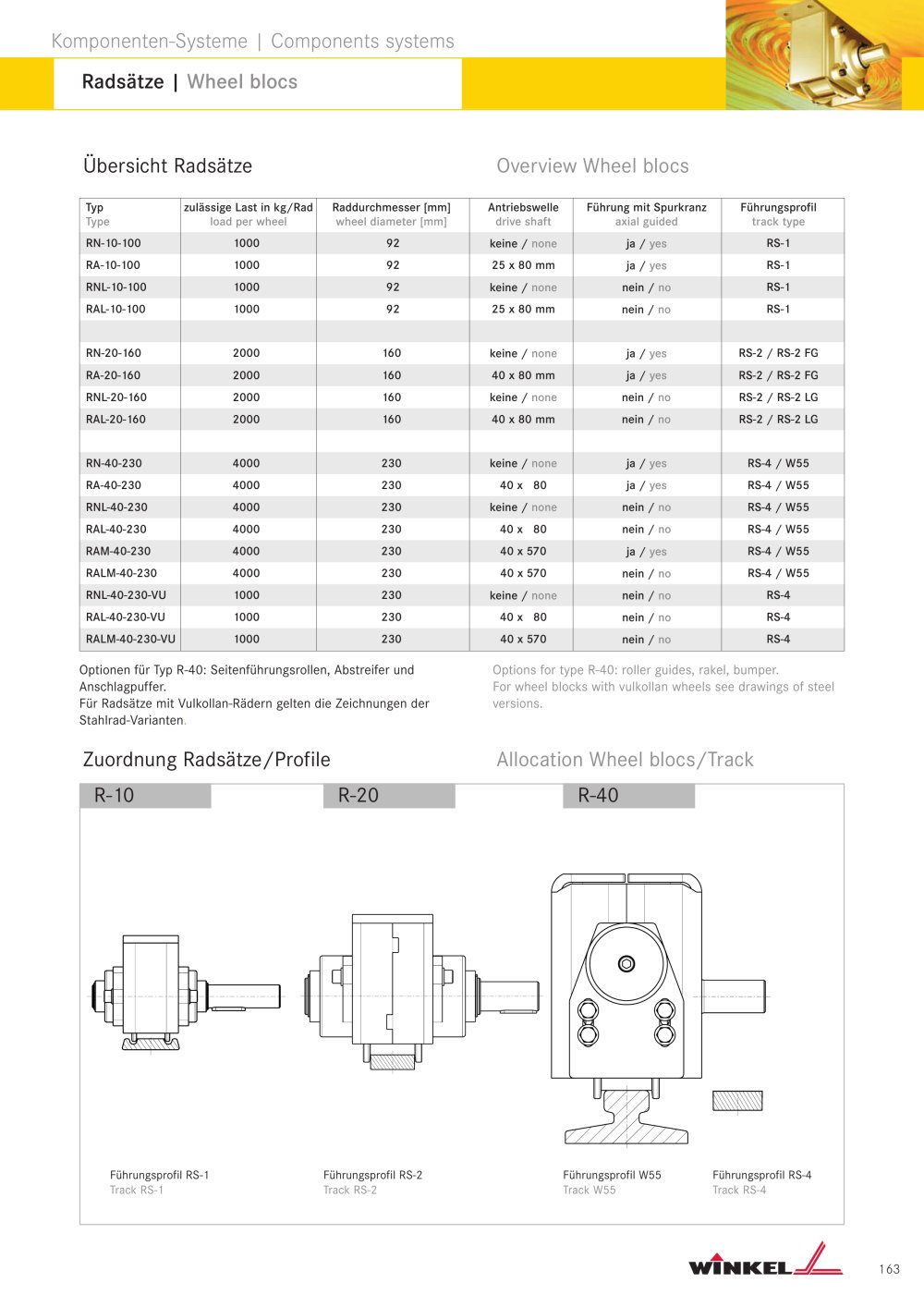

163 R-10 R-20 R-40 RN-10-100 1000 ..92 RS-1 RA-10-100 1000 ..92 25 x 80 mm RS-1 RNL-10-100 1000 ..92 RS-1 RAL-10-100 1000 ..92 25 x 80 mm RS-1 RN-20-160 2000 160 RS-2 / RS-2 FG RA-20-160 2000 160 40 x 80 mm RS-2 / RS-2 FG RNL-20-160 2000 160 RS-2 / RS-2 LG RAL-20-160 2000 160 40 x 80 mm RS-2 / RS-2 LG RN-40-230 4000 230 RS-4 / W55 RA-40-230 4000 230 40 x 80 RS-4 / W55 RNL-40-230 4000 230 RS-4 / W55 RAL-40-230 4000 230 40 x 80 RS-4 / W55 RAM-40-230 4000 230 40 x 570 RS-4 / W55 RALM-40-230 4000 230 40 x 570 RS-4 / W55 RNL-40-230-VU 1000 230 RS-4 RAL-40-230-VU 1000 230 40 x 80 RS-4 RALM-40-230-VU 1000 230 40 x 570 RS-4 Führungsprofil RS-4 Track RS-4 Typ zulässige Last in kg/Rad Raddurchmesser [mm] Antriebswelle Führung mit Spurkranz Führungsprofil Type load per wheel wheel diameter [mm] drive shaft axial guided track type keine / none ja / yes ja / yes keine / none nein / no nein / no keine / none ja / yes ja / yes keine / none nein / no nein / no keine / none ja / yes ja / yes keine / none nein / no nein / no ja / yes nein / no keine / none nein / no nein / no nein / no Komponenten-Systeme | Components systems Radsätze | Wheel blocs Übersicht Radsätze Overview Wheel blocs Zuordnung Radsätze/Profile Allocation Wheel blocs/Track Optionen für Typ R-40: Seitenführungsrollen, Abstreifer und Anschlagpuffer. Für Radsätze mit Vulkollan-Rädern gelten die Zeichnungen der Stahlrad-Varianten. Führungsprofil RS-1 Track RS-1 Führungsprofil RS-2 Track RS-2 Führungsprofil W55 Track W55 Options for type R-40: roller guides, rakel, bumper. For wheel blocks with vulkollan wheels see drawings of steel versions.
