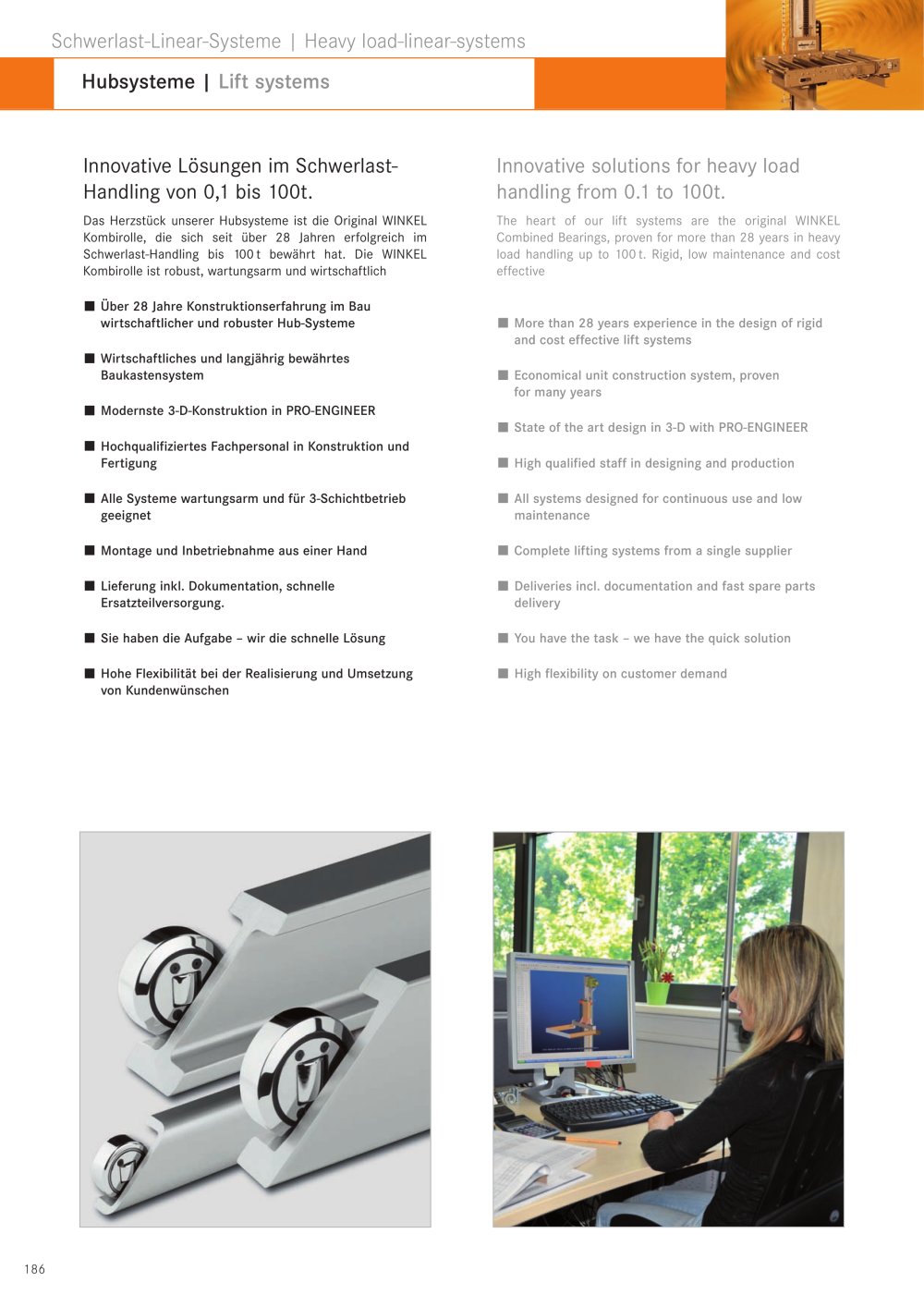

186 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Innovative Lösungen im Schwerlast- Handling von 0,1 bis 100t. Das Herzstück unserer Hubsysteme ist die Original WINKEL Kombirolle, die sich seit über 28 Jahren erfolgreich im Schwerlast-Handling bis 100 t bewährt hat. Die WINKEL Kombirolle ist robust, wartungsarm und wirtschaftlich Über 28 Jahre Konstruktionserfahrung im Bau wirtschaftlicher und robuster Hub-Systeme Wirtschaftliches und langjährig bewährtes Baukastensystem Modernste 3-D-Konstruktion in PRO-ENGINEER Hochqualifiziertes Fachpersonal in Konstruktion und Fertigung Alle Systeme wartungsarm und für 3-Schichtbetrieb geeignet Montage und Inbetriebnahme aus einer Hand Lieferung inkl. Dokumentation, schnelle Ersatzteilversorgung. Sie haben die Aufgabe – wir die schnelle Lösung Hohe Flexibilität bei der Realisierung und Umsetzung von Kundenwünschen Innovative solutions for heavy load handling from 0.1 to 100t. The heart of our lift systems are the original WINKEL Combined Bearings, proven for more than 28 years in heavy load handling up to 100 t. Rigid, low maintenance and cost effective More than 28 years experience in the design of rigid and cost effective lift systems Economical unit construction system, proven for many years State of the art design in 3-D with PRO-ENGINEER High qualified staff in designing and production All systems designed for continuous use and low maintenance Complete lifting systems from a single supplier Deliveries incl. documentation and fast spare parts delivery You have the task – we have the quick solution High flexibility on customer demand

187 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Palettenheber Pallet lifts Stationäre Hubvorrichtungen Stationary lifting units Zwei/Vier-Säulen Heber Two/Four pillar lifting units Hub- und Verfahreinheiten Lifting and travelling units Karosserieheber, Riemenheber Car body lifts, Belt lifts Vertikal Teleskope Vertical telescopes Arbeitshubvorrichtungen Working platforms Edelstahlhubvorrichtungen Stainless steel lifting units Hub- und Drehgeräte Lift and turning units Produktübersicht General view Regalförderzeuge SR Machines Hubmaste für Gabelstapler +...

188 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Palettenheber Typ W-PH1- 500 0,5 t Typ W-PH1-1000 1,0 t Typ W-PH1-1500 1,5 t Typ W-PH1-2500 2,5 t Der Multilifter mit dem Super Preis-Leistungsverhältnis. Pallet lifts Type W-PH1- 500 0.5 t Type W-PH1-1000 1.0 t Type W-PH1-1500 1.5 t Type W-PH1-2500 2.5 t The multi lifter for various applications. Optional lieferbar Options Tragrahmen Load frame Rollbahn Conveyor Gabelträger mit Lastgabeln Carriage with forks Drehgeber optional turning encoder available on request SEW Getriebemotor frequenzgesteuert SEW gear...

189 kg mm mm mm m/s kW W-PH1-500 500 600 1200 520 0,1 0,2 0,5 0,75 1,2 3,0 W-PH1-1000 1000 900 2000 1120 0,1 0,2 0,5 1,5 3,0 7,5 W-PH1-1500 1500 600 2000 1120 0,1 0,2 2,2 4,0 W-PH1-2500 2500 1000 2000 1120 0,1 0,2 4,0 7,5 kg mm mm mm m/s kW W-PH1-500 500 600 1200 520 0.1 0.2 0.5 0.75 1.2 3.0 W-PH1-1000 1000 900 2000 1120 0.1 0.2 0.5 1.5 3.0 7.5 W-PH1-1500 1500 600 2000 1120 0.1 0.2 2.2 4.0 W-PH1-2500 2500 1000 2000 1120 0.1 0.2 4.0 7.5 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Technische Daten Heben und Verfahren | Multi axis lifters Heben und Klammern...

190 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Palettenstapler und Entstapler mit Gabelträger und Gabelzinken Lifter for palletizing with carriage and forks Palettenheber mit angetriebener Rollbahn oder Kettenförderer Antrieb elektromechanisch oder hydraulisch Tragkraft bis 8 t Hubhöhen über 30 m 3-Schicht geeignet Pallet lifter with powered chain conveyor hydraulically or electromechanically powered load capacity up to 8 t lift height up to 30 m/100 ft for continuous use

191 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Palettenheber mit Rohrrahmen Tragkraft 1,5 t mit Polyamid-Kombirollen Leise laufend mit Polyamid-Kombirollen wartungsfrei Polyamid-Kombirollen Polyamide combined bearings Pallet lifter with load frame load capacity 1.5 t with polyamide combined bearings low noise level with combined bearings in polyamide version maintenance free

192 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Abstapelheber mit hydraulischer Klammer Depalletizing lifter with hydraulic clamp Palettenheber mit Tragrahmen Tragkraft 3,0 t Pallet lifter with load frame load capacity 3.0 t

193 Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems Palettenheber mit umlaufenden Ketten, Antrieb unten Tragkraft 0,5 t - 2,5 t Pallet lifter with revolving chains, motor in bottom position load capacity 0.5 t - 2.5 t Palettenheber mit Sondertragrahmen für lange Rollbahnen Tragkraft 0,5 t - 2,5 t Pallet lifter with special load frame for long conveyors load capacity 0.5 t - 2.5 t

194 .. - 30 % .. - 30 % Energieeffiziente Palettenheber Typ W-PH1- 500 EE Typ W-PH1-1000 EE Typ W-PH1-1500 EE Typ W-PH1-2500 EE Massen optimiert mit Gegengewicht Geringe Energiekosten und Antriebsleistung Wartungsfrei Energy efficient pallet lifter Type W-PH1- 500 EE Type W-PH1-1000 EE Type W-PH1-1500 EE Type W-PH1-2500 EE with counter weight lower energy cost, smaller drive components maintenance free NEU NEW Schwerlast-Linear-Systeme | Heavy load-linear-systems Hubsysteme | Lift systems

195 kg mm mm mm m/s kW W-PH1-500EE 500 600 1600 520 0,5 1,0 1,5 3,0 W-PH1-1000EE 1000 900 2200 1120 0,5 1,0 3,0 5,5 W-PH1-1500EE 1500 600 2200 1120 0,5 1,0 4,0 11,0 W-PH1-2500EE 2500 1000 2800 1120 0,5 1,0 7,5 15,0 W-PH1-1500 EE 1300 kg 10 m 90 16 h 250 24134 kWh 16790 kWh 7344 kWh (.. - 30 %) Typ Type Tragkraft Load capacity Lastschwerpunkt Load center max. Bauhöhe (= Hub + ...) Closed height (= Stroke + ...) Hubschlittenhöhe (A) Carriage height (A) Hubgeschwindigkeit Speed Antriebsleistung bei 87 Hz Baugröße Frequenzumrichter Motor output with 87 Hz installation size frequency converter...
