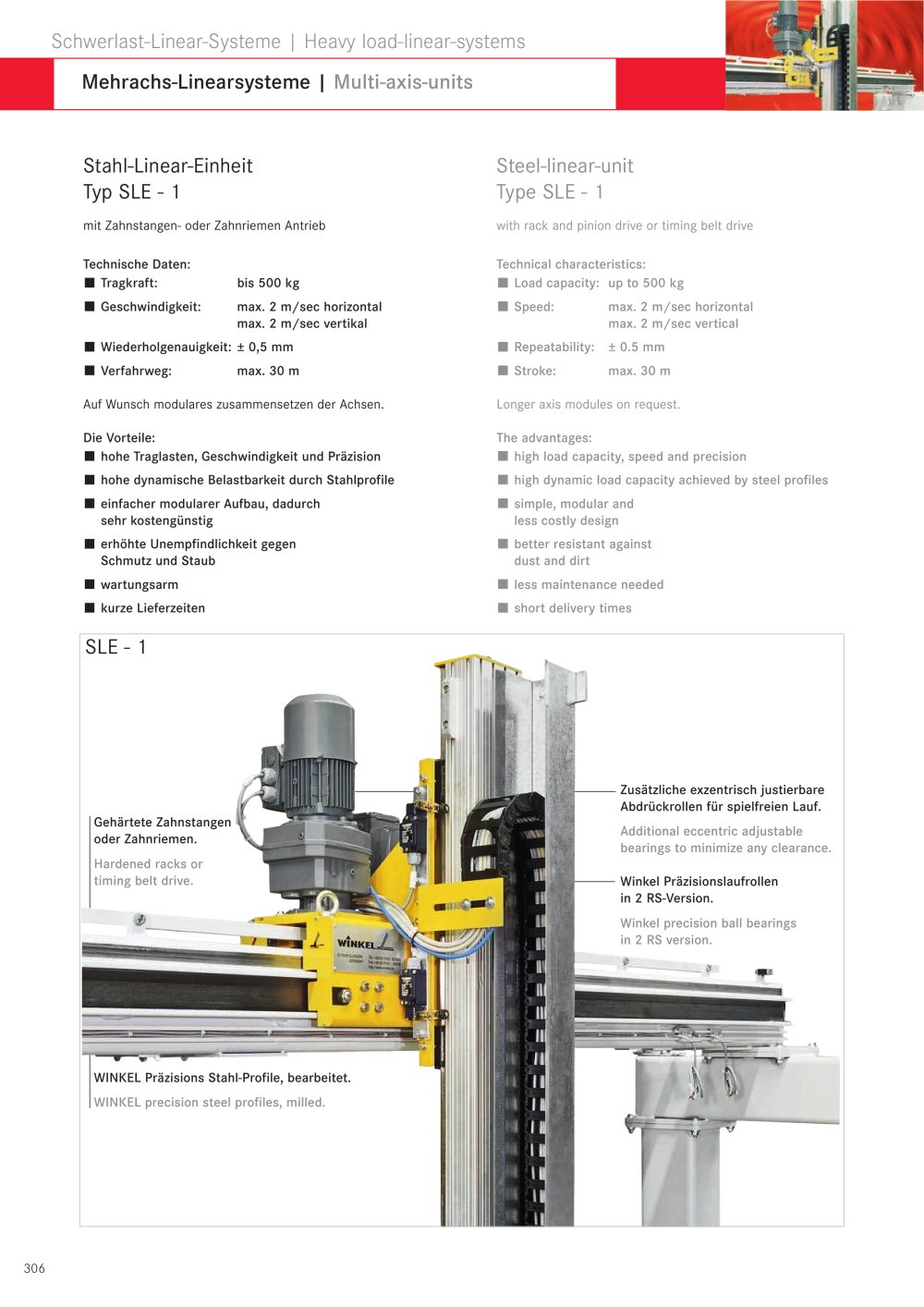

306 SLE - 1 Schwerlast-Linear-Systeme | Heavy load-linear-systems Mehrachs-Linearsysteme | Multi-axis-units Stahl-Linear-Einheit Typ SLE - 1 mit Zahnstangen- oder Zahnriemen Antrieb Technische Daten: Tragkraft: bis 500 kg Geschwindigkeit: max. 2 m/sec horizontal max. 2 m/sec vertikal Wiederholgenauigkeit: ± 0,5 mm Verfahrweg: max. 30 m Auf Wunsch modulares zusammensetzen der Achsen. Die Vorteile: hohe Traglasten, Geschwindigkeit und Präzision hohe dynamische Belastbarkeit durch Stahlprofile einfacher modularer Aufbau, dadurch sehr kostengünstig erhöhte Unempfindlichkeit gegen Schmutz und Staub wartungsarm kurze Lieferzeiten Steel-linear-unit Type SLE - 1 with rack and pinion drive or timing belt drive Technical characteristics: Load capacity: up to 500 kg Speed: max. 2 m/sec horizontal max. 2 m/sec vertical Repeatability: ± 0.5 mm Stroke: max. 30 m Longer axis modules on request. The advantages: high load capacity, speed and precision high dynamic load capacity achieved by steel profiles simple, modular and less costly design better resistant against dust and dirt less maintenance needed short delivery times Gehärtete Zahnstangen oder Zahnriemen. Hardened racks or timing belt drive. Zusätzliche exzentrisch justierbare Abdrückrollen für spielfreien Lauf. Additional eccentric adjustable bearings to minimize any clearance. Winkel Präzisionslaufrollen in 2 RS-Version. Winkel precision ball bearings in 2 RS version. WINKEL Präzisions Stahl-Profile, bearbeitet. WINKEL precision steel profiles, milled.
