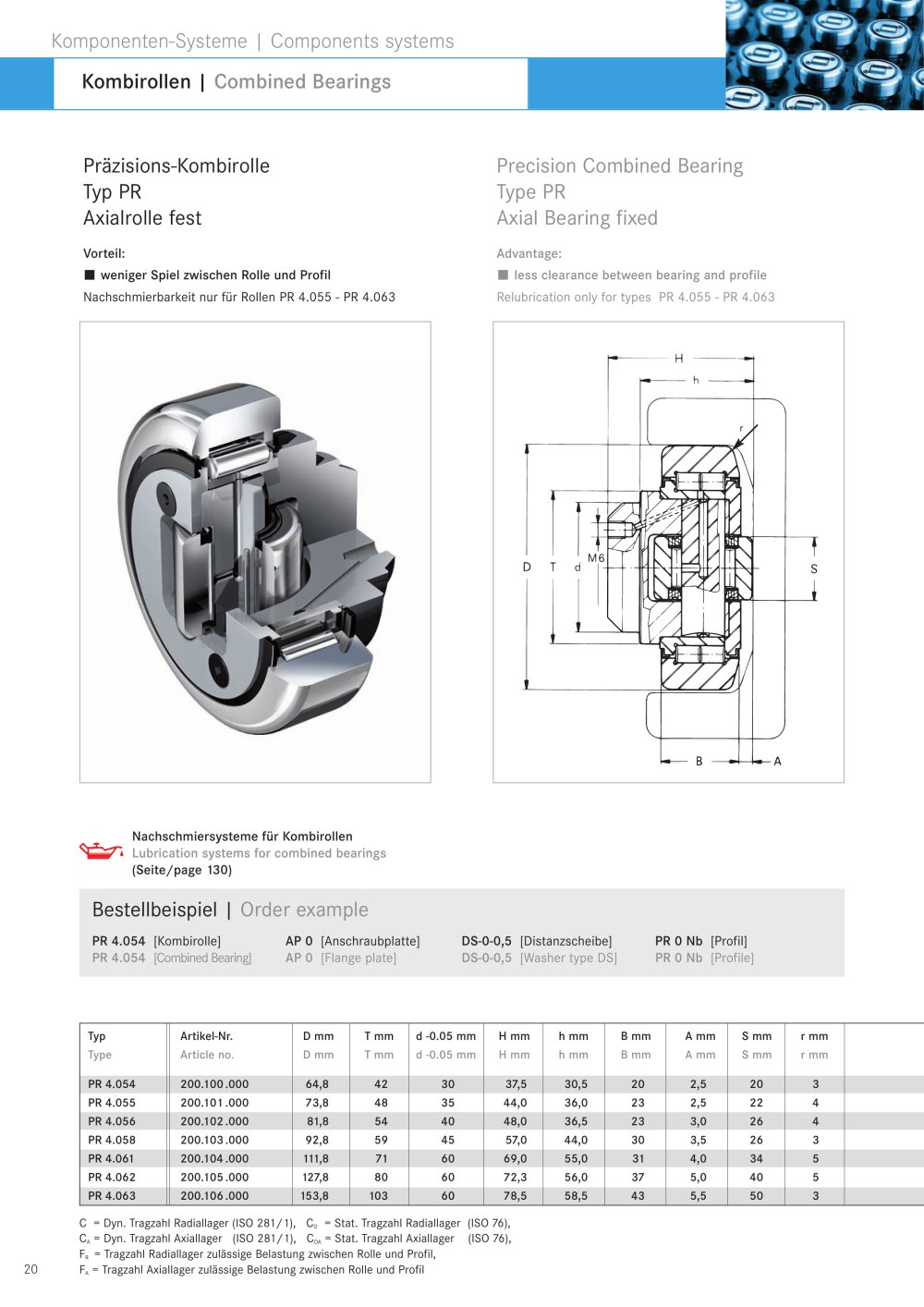

20 PR 4.054 PR 4.055 PR 4.056 PR 4.058 PR 4.061 PR 4.062 PR 4.063 200.100.000 200.101 .000 200.102.000 200.103.000 200.104 .000 200.105.000 200.106.000 64,8 73,8 81,8 92,8 111,8 127,8 153,8 42 48 54 59 71 80 103 30 35 40 45 60 60 60 37,5 44,0 48,0 57,0 69,0 72,3 78,5 30,5 36,0 36,5 44,0 55,0 56,0 58,5 20 23 23 30 31 37 43 2,5 2,5 3,0 3,5 4,0 5,0 5,5 20 22 26 26 34 40 50 3 4 4 3 5 5 3 D mm D mm T mm T mm d -0.05 mm d -0.05 mm H mm H mm h mm h mm B mm B mm A mm A mm S mm S mm r mm r mm Komponenten-Systeme | Components systems Kombirollen | Combined Bearings Bestellbeispiel | Order example PR 4.054 [Kombirolle] AP 0 [Anschraubplatte] DS-0-0,5 [Distanzscheibe] PR 0 Nb [Profil] PR 4.054 [Combined Bearing] AP 0 [Flange plate] DS-0-0,5 [Washer type DS] PR 0 Nb [Profile] Precision Combined Bearing Type PR Axial Bearing fixed Advantage: less clearance between bearing and profile Relubrication only for types PR 4.055 - PR 4.063 Präzisions-Kombirolle Typ PR Axialrolle fest Vorteil: weniger Spiel zwischen Rolle und Profil Nachschmierbarkeit nur für Rollen PR 4.055 - PR 4.063 C = Dyn. Tragzahl Radiallager (ISO 281/1), CO = Stat. Tragzahl Radiallager (ISO 76), CA = Dyn. Tragzahl Axiallager (ISO 281/1), COA = Stat. Tragzahl Axiallager (ISO 76), FR = Tragzahl Radiallager zulässige Belastung zwischen Rolle und Profil, FA = Tragzahl Axiallager zulässige Belastung zwischen Rolle und Profil Artikel-Nr. Article no. Typ Type Nachschmiersysteme für Kombirollen Lubrication systems for combined bearings (Seite/page 130)
