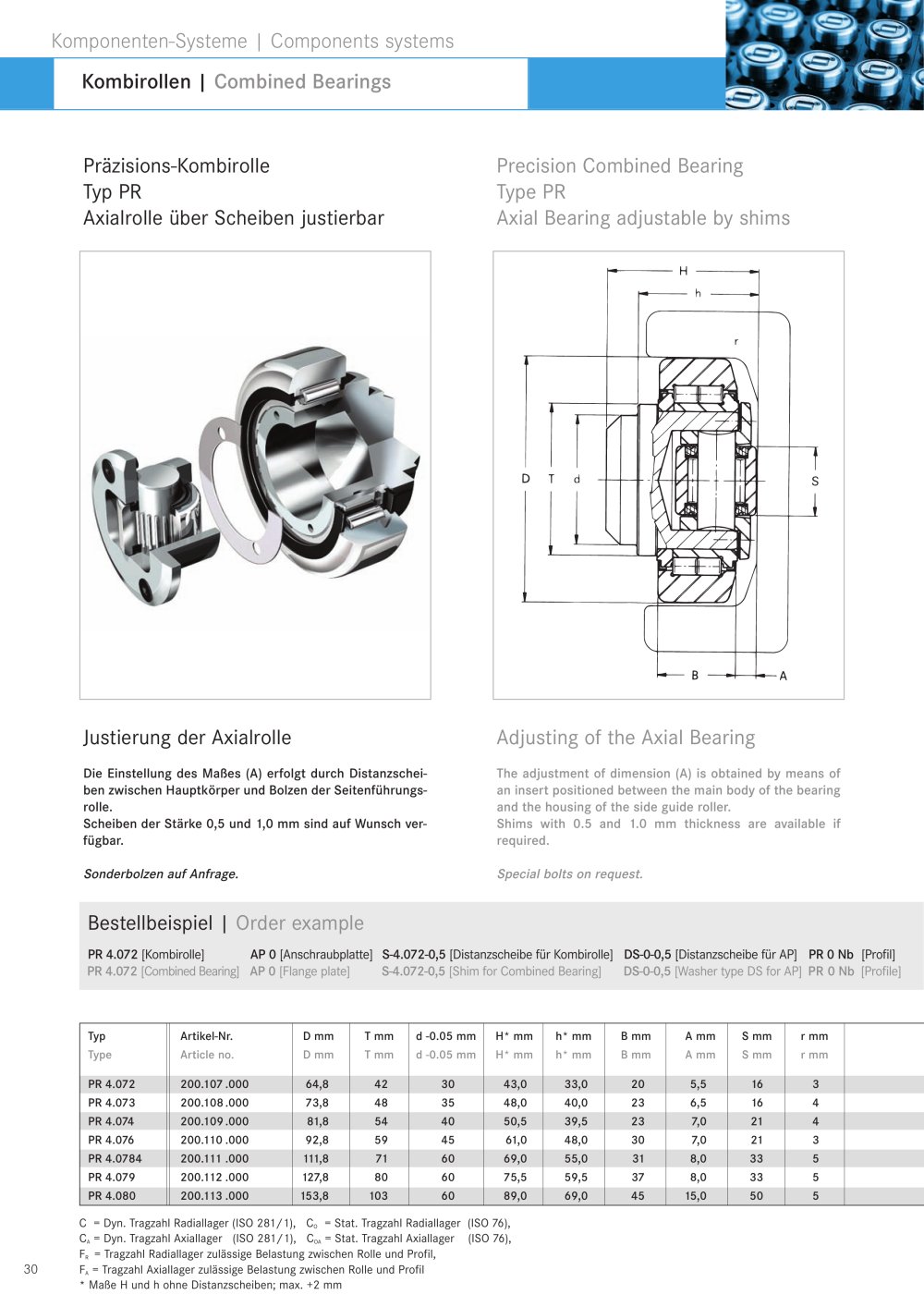

30 PR 4.072 PR 4.073 PR 4.074 PR 4.076 PR 4.0784 PR 4.079 PR 4.080 200.107 .000 200.108.000 200.109.000 200.110 .000 200.111 .000 200.112 .000 200.113 .000 64,8 73,8 81,8 92,8 111,8 127,8 153,8 42 48 54 59 71 80 103 30 35 40 45 60 60 60 43,0 48,0 50,5 61,0 69,0 75,5 89,0 33,0 40,0 39,5 48,0 55,0 59,5 69,0 20 23 23 30 31 37 45 5,5 6,5 7,0 7,0 8,0 8,0 15,0 16 16 21 21 33 33 50 3 4 4 3 5 5 5 D mm D mm T mm T mm d -0.05 mm d -0.05 mm H* mm H* mm h* mm h* mm B mm B mm A mm A mm S mm S mm r mm r mm Komponenten-Systeme | Components systems Kombirollen | Combined Bearings Präzisions-Kombirolle Typ PR Axialrolle über Scheiben justierbar Precision Combined Bearing Type PR Axial Bearing adjustable by shims Justierung der Axialrolle Die Einstellung des Maßes (A) erfolgt durch Distanzscheiben zwischen Hauptkörper und Bolzen der Seitenführungsrolle. Scheiben der Stärke 0,5 und 1,0 mm sind auf Wunsch verfügbar. Sonderbolzen auf Anfrage. Adjusting of the Axial Bearing The adjustment of dimension (A) is obtained by means of an insert positioned between the main body of the bearing and the housing of the side guide roller. Shims with 0.5 and 1.0 mm thickness are available if required. Special bolts on request. Bestellbeispiel | Order example PR 4.072 [Kombirolle] AP 0 [Anschraubplatte] S-4.072-0,5 [Distanzscheibe für Kombirolle] DS-0-0,5 [Distanzscheibe für AP] PR 0 Nb [Profil] PR 4.072 [Combined Bearing] AP 0 [Flange plate] S-4.072-0,5 [Shim for Combined Bearing] DS-0-0,5 [Washer type DS for AP] PR 0 Nb [Profile] Artikel-Nr. Article no. Typ Type C = Dyn. Tragzahl Radiallager (ISO 281/1), CO = Stat. Tragzahl Radiallager (ISO 76), CA = Dyn. Tragzahl Axiallager (ISO 281/1), COA = Stat. Tragzahl Axiallager (ISO 76), FR = Tragzahl Radiallager zulässige Belastung zwischen Rolle und Profil, FA = Tragzahl Axiallager zulässige Belastung zwischen Rolle und Profil * Maße H und h ohne Distanzscheiben; max. +2 mm
