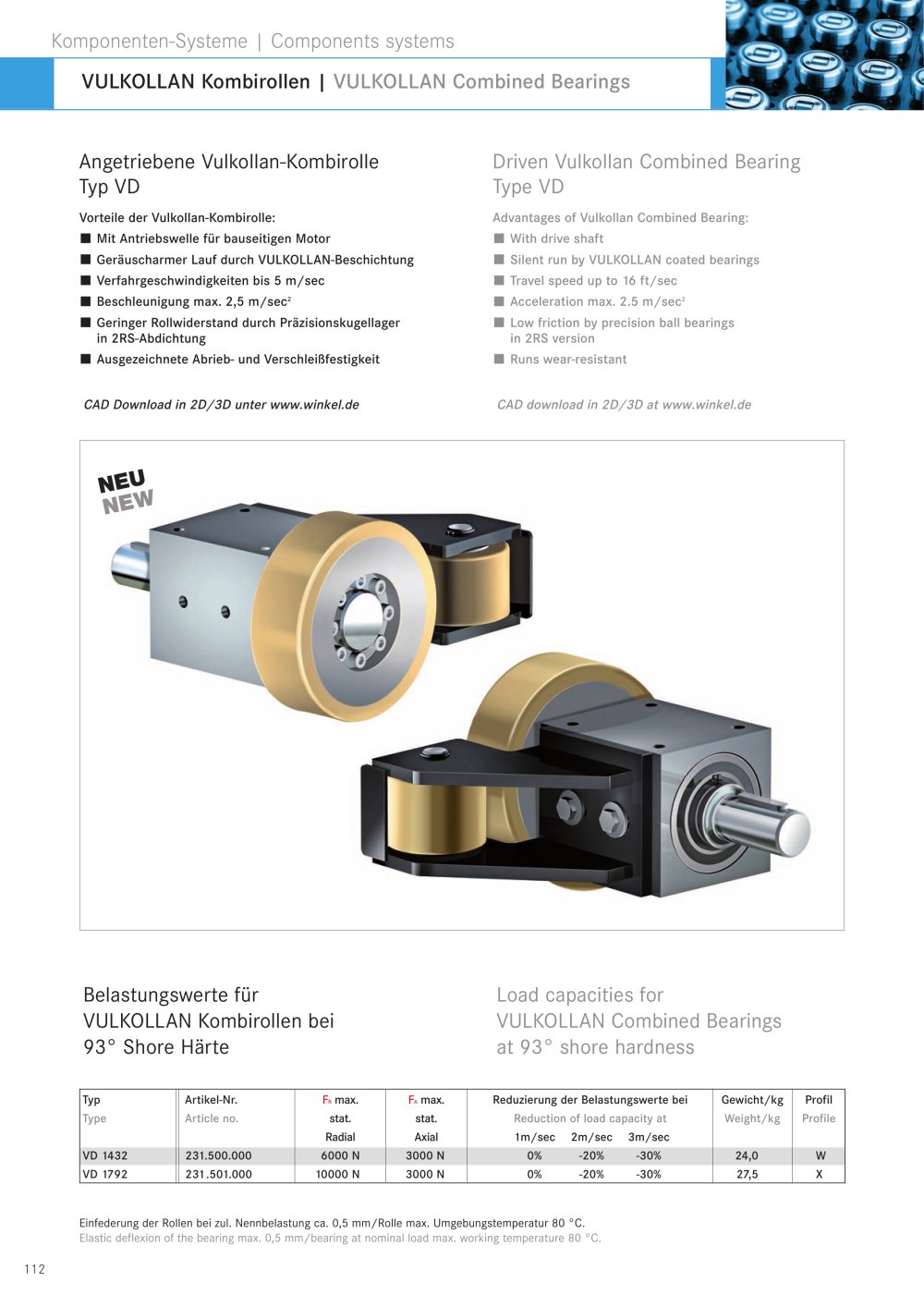

112 VD 1432 VD 1792 231.500.000 231.501.000 6000 N 10000 N 3000 N 3000 N 1m/sec 2m/sec 3m/sec 0% -20% -30% 0% -20% -30% 24,0 27,5 W X NEU NEW Einfederung der Rollen bei zul. Nennbelastung ca. 0,5 mm/Rolle max. Umgebungstemperatur 80 °C. Elastic deflexion of the bearing max. 0,5 mm/bearing at nominal load max. working temperature 80 °C. Typ Type FR max. stat. Radial FA max. stat. Axial Reduzierung der Belastungswerte bei Reduction of load capacity at Gewicht/kg Weight/kg Profil Profile Artikel-Nr. Article no. Belastungswerte für VULKOLLAN Kombirollen bei 93° Shore Härte Load capacities for VULKOLLAN Combined Bearings at 93° shore hardness Angetriebene Vulkollan-Kombirolle Typ VD Vorteile der Vulkollan-Kombirolle: Mit Antriebswelle für bauseitigen Motor Geräuscharmer Lauf durch VULKOLLAN-Beschichtung Verfahrgeschwindigkeiten bis 5 m/sec Beschleunigung max. 2,5 m/sec2 Geringer Rollwiderstand durch Präzisionskugellager in 2RS-Abdichtung Ausgezeichnete Abrieb- und Verschleißfestigkeit Driven Vulkollan Combined Bearing Type VD Advantages of Vulkollan Combined Bearing: With drive shaft Silent run by VULKOLLAN coated bearings Travel speed up to 16 ft/sec Acceleration max. 2.5 m/sec2 Low friction by precision ball bearings in 2RS version Runs wear-resistant CAD Download in 2D/3D unter www.winkel.de CAD download in 2D/3D at www.winkel.de Komponenten-Systeme | Components systems VULKOLLAN Kombirollen | VULKOLLAN Combined Bearings
