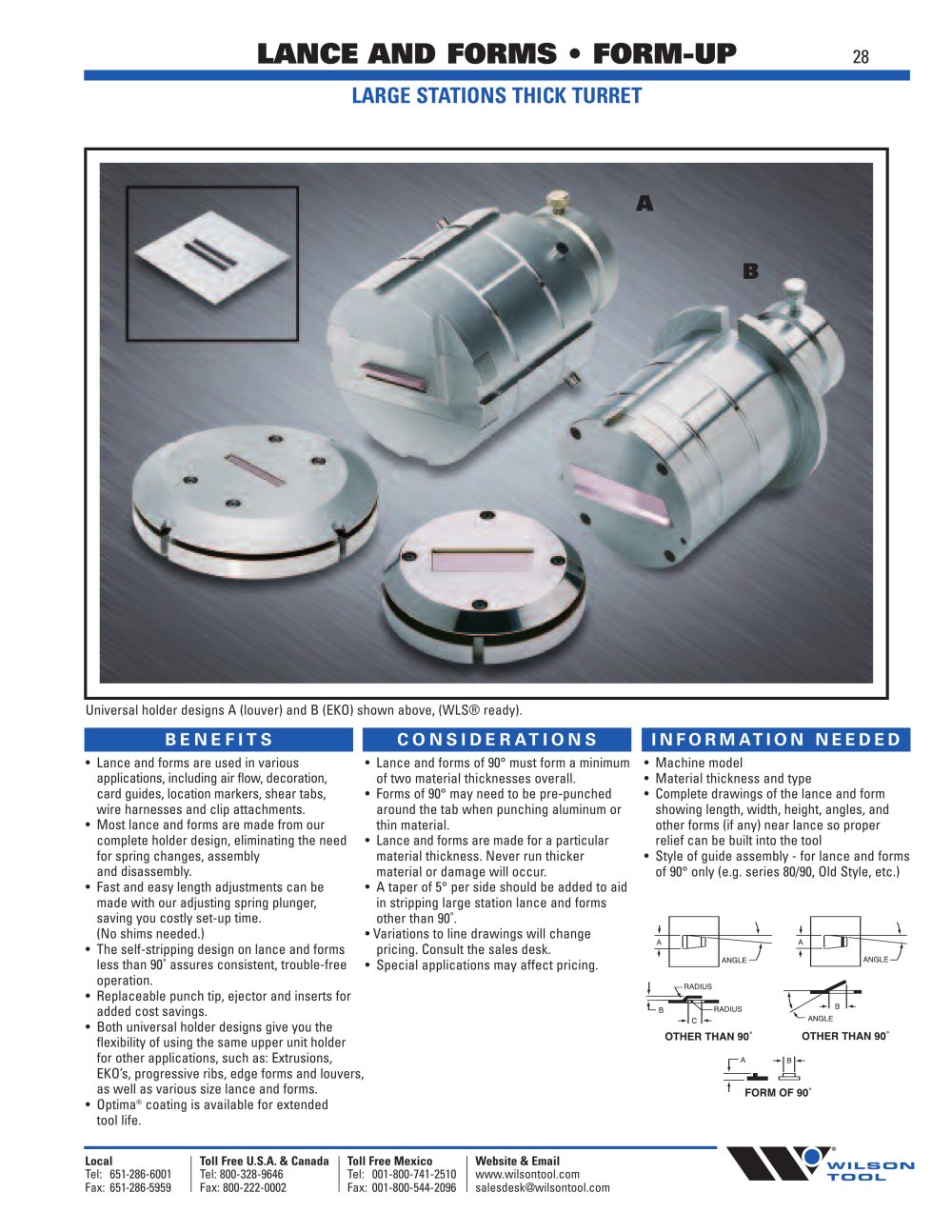

| LANCE AND FORMS • FORM-UP 28 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATIONS THIC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Universal holder designs A (louver) and B (EKO) shown above, (WLS® ready). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BENEFITS | CONSIDERATIONS | INFORMATION NEEDED | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| •Lance and forms are used in various • applications, including air flow, decoration, card guides, location markers, shear tabs, • wire harnesses and clip attachments. • Most lance and forms are made from our complete holder design, eliminating the need • for spring changes, assembly and disassembly. • Fast and easy length adjustments can be • made with our adjusting spring plunger, saving you costly set-up time. (No shims needed.) • • The self-stripping design on lance and forms less than 90° assures consistent, trouble-free • operation. • Replaceable punch tip, ejector and inserts for added cost savings. • Both universal holder designs give you the flexibility of using the same upper unit holder for other applications, such as: Extrusions, EKO's, progressive ribs, edge forms and louvers, as well as various size lance and forms. • Optima® coating is available for extended tool life. | Lance and forms of 90° must form a minimum of two material thicknesses overall. Forms of 90° may need to be pre-punched around the tab when punching aluminum or thin material. Lance and forms are made for a particular material thickness. Never run thicker material or damage will occur. A taper of 5° per side should be added to aid in stripping large station lance and forms other than 90°. Variations to line drawings will change pricing. Consult the sales desk. Special applications may affect pricing. | Machine model Material thickness and type Complete drawings of the lance and form showing length, width, height, angles, and other forms (if any) near lance so proper relief can be built into the tool Style of guide assembly - for lance and forms of 90° only (e.g. series 80/90, Old Style, etc.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -RADIUS IC hOTHER THAN 90° rA z - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ANGLE OTHER THAN 90° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ir | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| t | FORM OF 90' | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| k w W11 ' TO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
