| L 1 \mÀ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

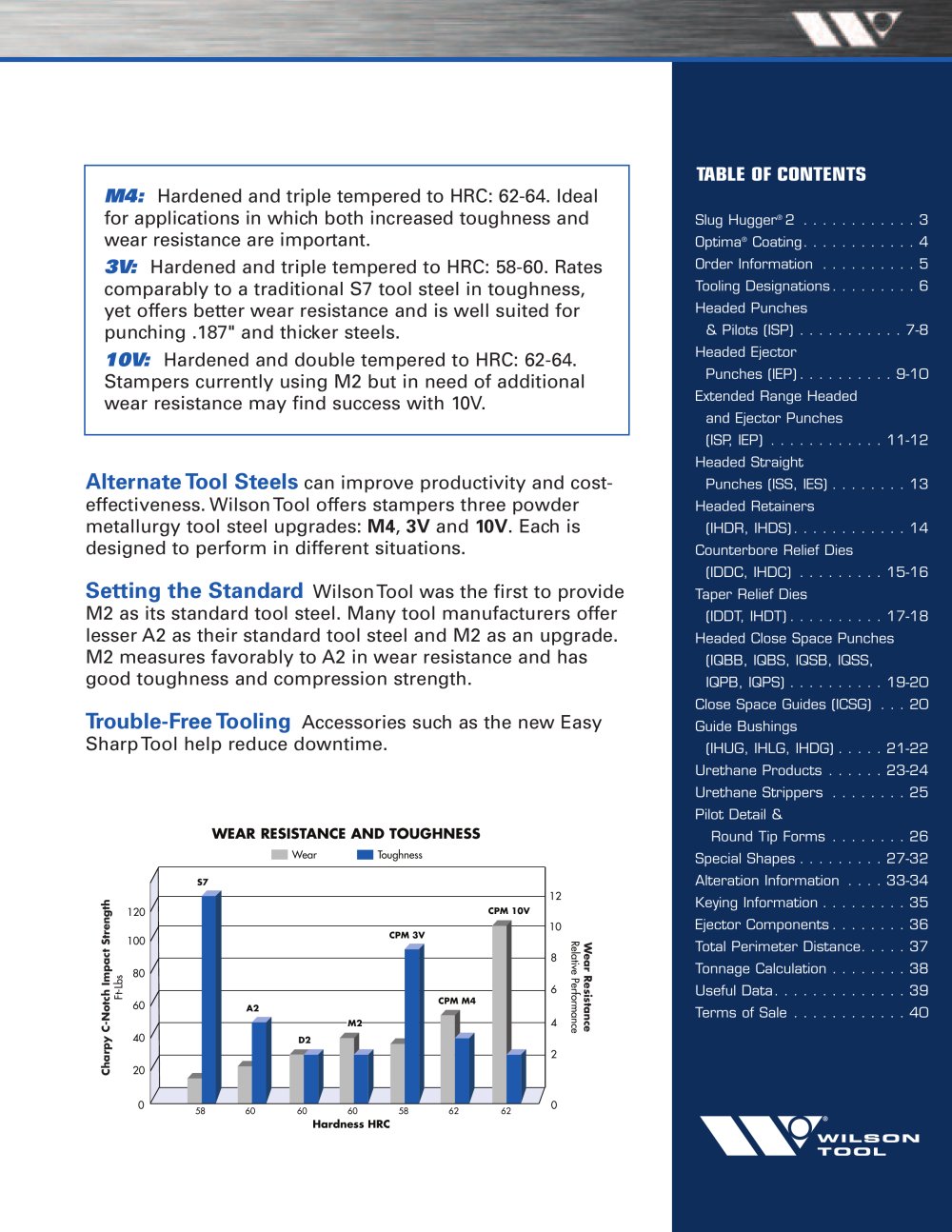

| TABLE OF CONTENTS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4: Hardened and triple tempered to HRC: 62-64. Ideal for applications in which both increased toughness and wear resistance are important. 3V: Hardened and triple tempered to HRC: 58-60. Rates comparably to a traditional S7 tool steel in toughness, yet offers better wear resistance and is well suited for punching .187" and thicker steels. 10V: Hardened and double tempered to HRC: 62-64. Stampers currently using M2 but in need of additional wear resistance may find success with 10V. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Slug Hugger® 2............3 Optima® Coating............4 Order Information..........5 Tooling Designations.........6 Headed Punches & Pilots (ISP)...........7-8 Headed Ejector Punches (IEP)..........9-10 Extended Range Headed and Ejector Punches (ISP IEP)............11-12 Headed Straight Punches (ISS, IES)........13 Headed Retainers (IHDR, IHDS)............14 Counterbore Relief Dies (IDDC, IHDC).........15-16 Taper Relief Dies (IDDT, IHDT)..........17-18 Headed Close Space Punches (IQBB, IQBS, IQSB, IQSS, IQPB, IQPS)..........19-20 Close Space Guides (ICSG) . . . 20 Guide Bushings (IHUG, IHLG, IHDG).....21-22 Urethane Products......23-24 Urethane Strippers ........25 Pilot Detail & Round Tip Forms........26 Special Shapes .........27-32 Alteration Information . . . . 33-34 Keying Information.........35 Ejector Components ........36 Total Perimeter Distance.....37 Tonnage Calculation ........38 Useful Data..............39 Terms of Sale ............40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alternate Tool Steels can improve productivity and cost-effectiveness. Wilson Tool offers stampers three powder metallurgy tool steel upgrades: M4, 3V and 10V. Each is designed to perform in different situations. Setting the Standard Wilson Tool was the first to provide M2 as its standard tool steel. Many tool manufacturers offer lesser A2 as their standard tool steel and M2 as an upgrade. M2 measures favorably to A2 in wear resistance and has good toughness and compression strength. Trouble-Free Tooling Accessories such as the new Easy Sharp Tool help reduce downtime. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WEAR RESISTANCE AND TOUGHNESS ^1 Wear Toughness | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4— m 4- <n 4- S a. £. -C 40 z Ù >. a. i_ s -C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 100 80 60 40 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IR c e | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 60 60 60 58 Hardness HRC | 62 | 62 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
