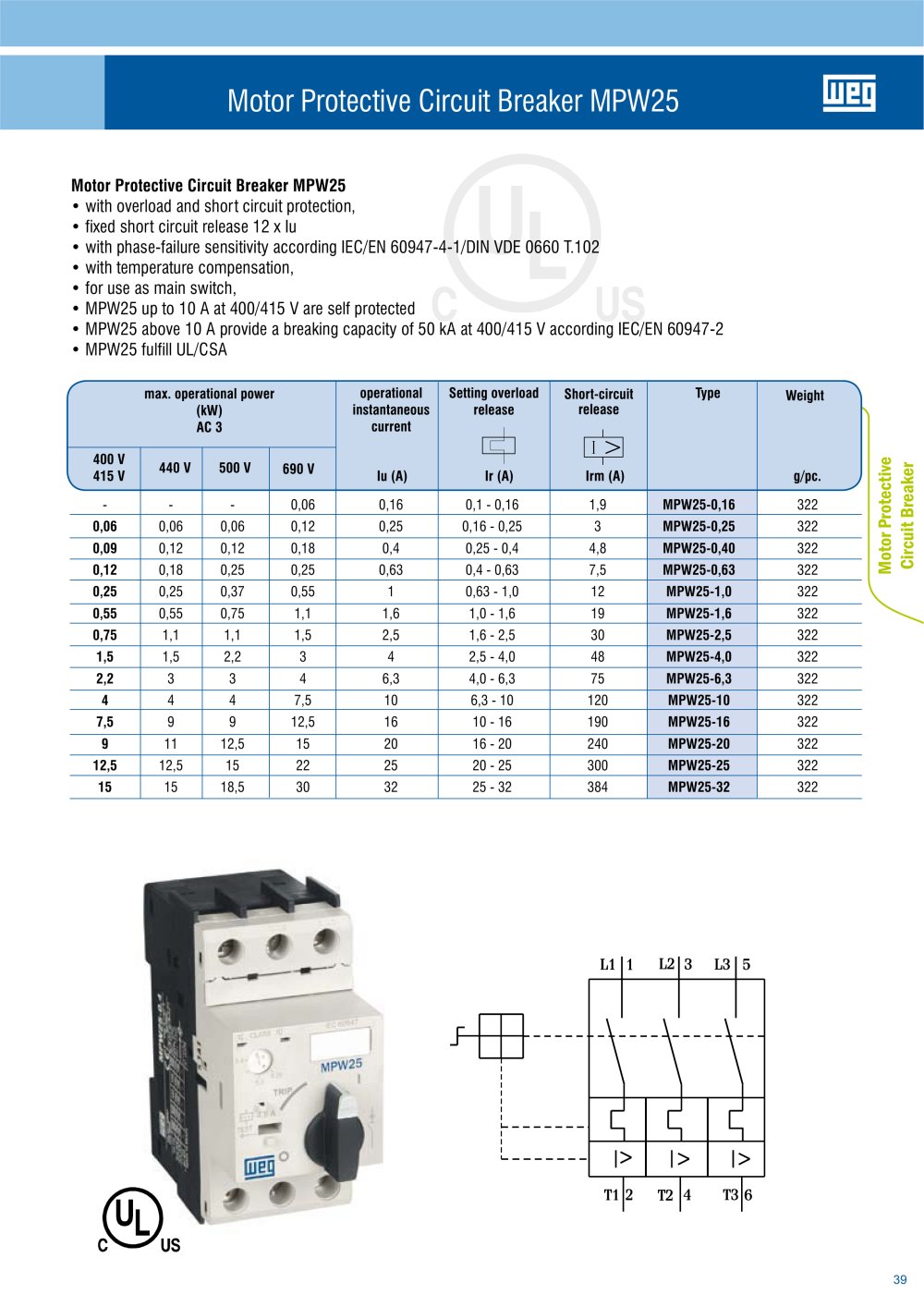

Motor Protective Industrial circuit breaker MPW25

Motor Protective Circuit Breaker MPW25

• with overload and short circuit protection,

• fixed short circuit release 12 x lu I I II 1

• with phase-failure sensitivity according IEC/EN 60947-4-1/DIN VDE 0660 T.102

• with temperature compensation,

• for use as main switch, f^^k ■ i£t

• MPW25 up to 10 A at 400/415 V are self protected \j UW

• MPW25 above 10 A provide a breaking capacity of 50 kA at 400/415 V according IEC/EN 60947-2

• MPW25 fulfill UIVCSA


max. operational power (kW) AC 3				operational instantaneous current Iu (A)	Setting overload release , 1 ,	Short-circuit release i	Type	Weight g/pc.
max. operational power (kW) AC 3					Ir (A)	I > l Irm (A)
400 V 415 V	440 V	500 V	690 V		Ir (A)	I > l Irm (A)
_-	-	-	0,06	0,16	0,1 - 0,16	1,9	MPW25-0,16	322
0,06	0,06	0,06	0,12	0,25	0,16 - 0,25	3	MPW25-0,25	322
0,09	0,12	0,12	0,18	0,4	0,25 - 0,4	4,8	MPW25-0,40	322
0,12	0,18	0,25	0,25	0,63	0,4 - 0,63	7,5	MPW25-0,63	322
0,25	0,25	0,37	0,55	1	0,63 - 1,0	12	MPW25-1,0	322
0,55	0,55	0,75	1,1	1,6	1,0 - 1,6	19	MPW25-1,6	322
0,75	1,1	1,1	1,5	2,5	1,6 - 2,5	30	MPW25-2,5	322
1,5	1,5	2,2	3	4	2,5 - 4,0	48	MPW25-4,0	322
2,2	3	3	4	6,3	4,0 - 6,3	75	MPW25-6,3	322
4	4	4	7,5	10	6,3 - 10	120	MPW25-10	322
7,5	9	9	12,5	16	10 - 16	190	MPW25-16	322
9	11	12,5	15	20	16 - 20	240	MPW25-20	322
12,5	12,5	15	22	25	20 - 25	300	MPW25-25	322
15	15	18,5	30	32	25 - 32	384	MPW25-32	322
