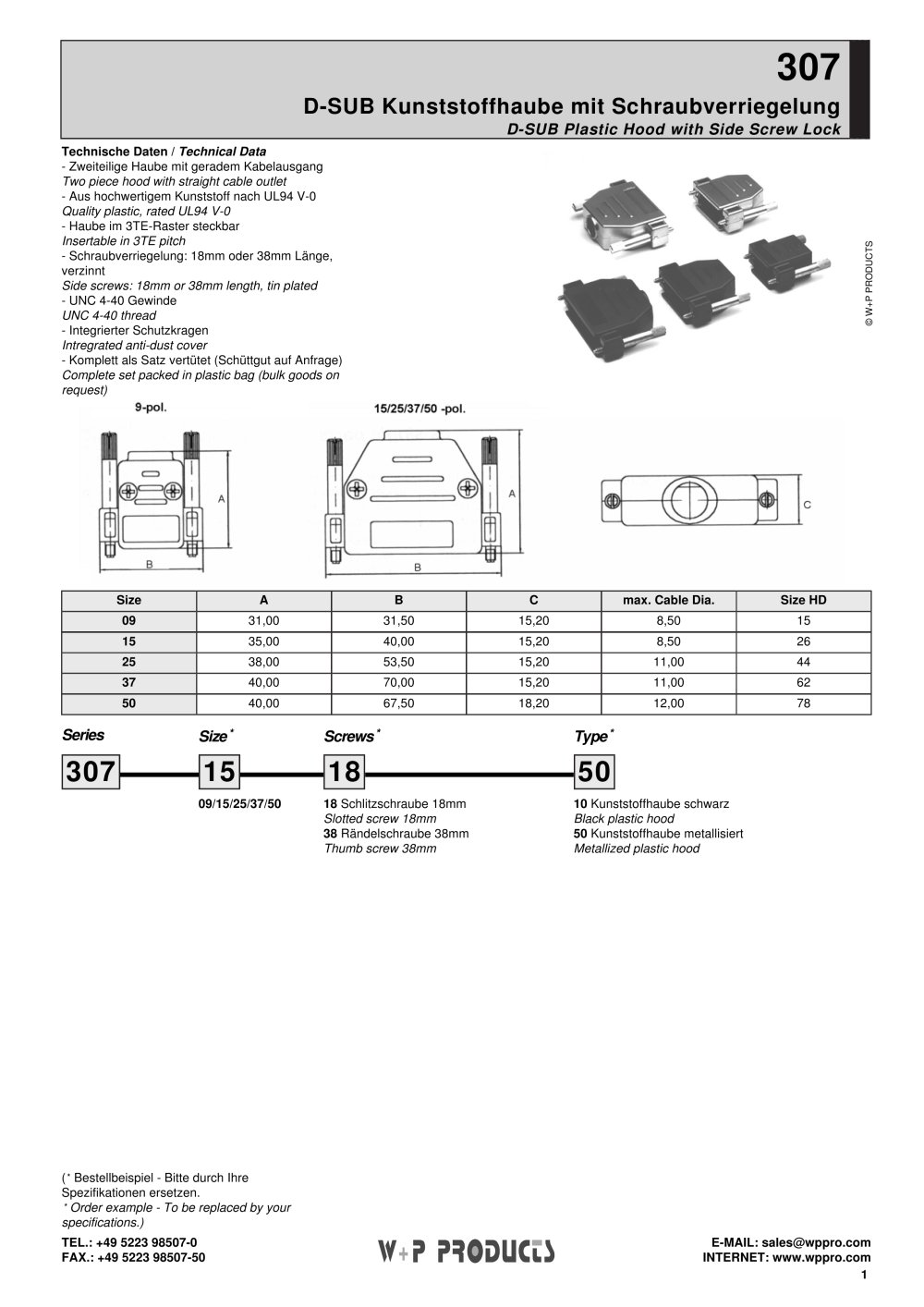

307 D-SUB Kunststoffhaube mit Schraubverriegelung D-SUB Plastic Hood with Side Screw Lock © W+P PRODUCTS TEL.: +49 5223 98507-0 FAX.: +49 5223 98507-50 E-MAIL: sales@wppro.com INTERNET: www.wppro.com 1 Technische Daten / Technical Data - Zweiteilige Haube mit geradem Kabelausgang Two piece hood with straight cable outlet - Aus hochwertigem Kunststoff nach UL94 V-0 Quality plastic, rated UL94 V-0 - Haube im 3TE-Raster steckbar Insertable in 3TE pitch - Schraubverriegelung: 18mm oder 38mm Länge, verzinnt Side screws: 18mm or 38mm length, tin plated - UNC 4-40 Gewinde UNC 4-40 thread - Integrierter Schutzkragen Intregrated anti-dust cover - Komplett als Satz vertütet (Schüttgut auf Anfrage) Complete set packed in plastic bag (bulk goods on request) Size A B C max. Cable Dia. Size HD 09 31,00 31,50 15,20 8,50 15 15 35,00 40,00 15,20 8,50 26 25 38,00 53,50 15,20 11,00 44 37 40,00 70,00 15,20 11,00 62 50 40,00 67,50 18,20 12,00 78 Series Size* Screws* Type* 307 15 18 50 09/15/25/37/50 18 Schlitzschraube 18mm Slotted screw 18mm 38 Rändelschraube 38mm Thumb screw 38mm 10 Kunststoffhaube schwarz Black plastic hood 50 Kunststoffhaube metallisiert Metallized plastic hood ( * Bestellbeispiel - Bitte durch Ihre Spezifikationen ersetzen. * Order example - To be replaced by your specifications.)
