| | | Modules | | |
| | | |
| | | | | |
| | | |

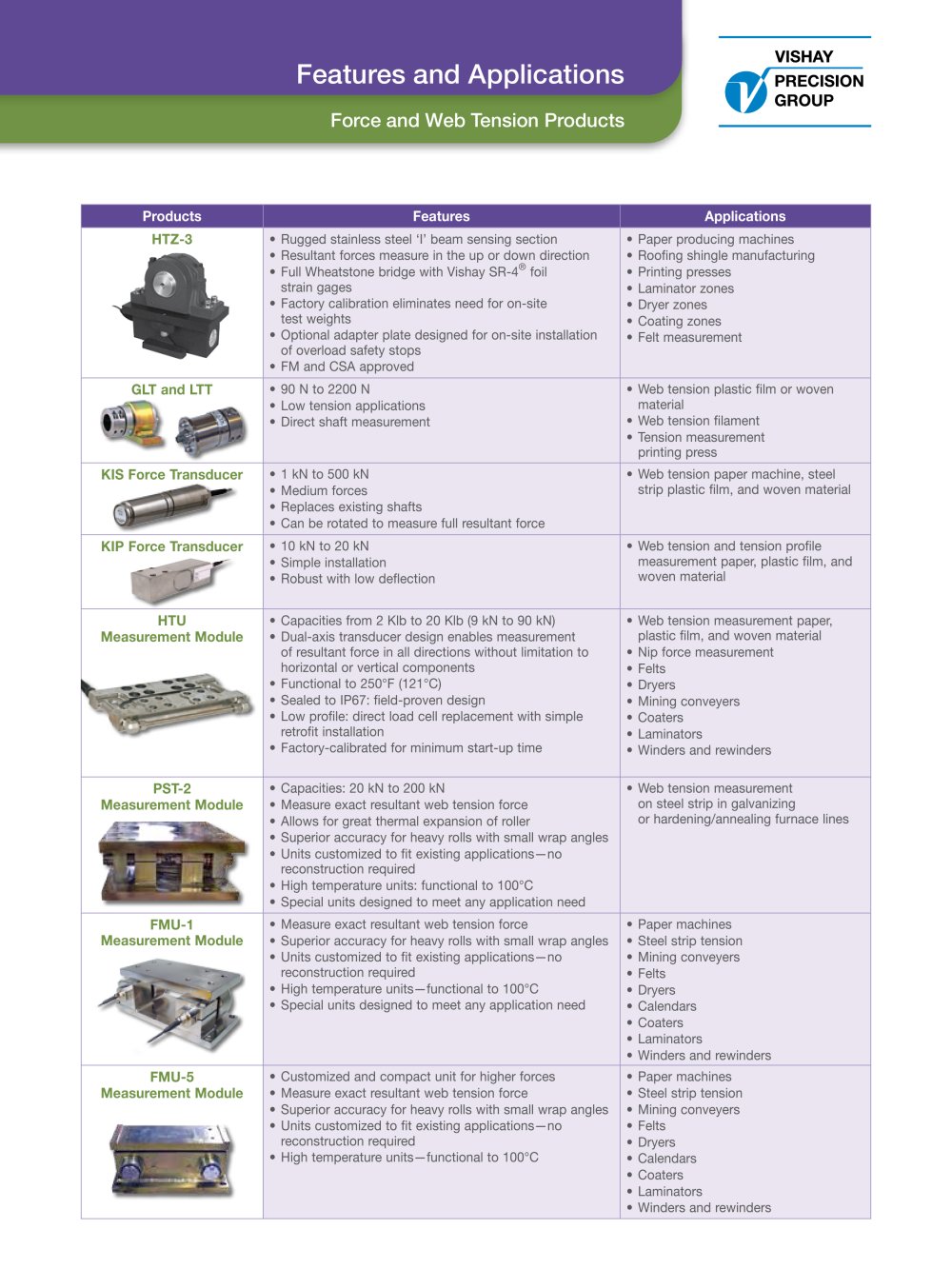

| | | | | | | | | | | | | | Web Tension Products | | * | | ^r | H | | | | | GLT/LTT | HTZ-3 | HTK | KIS | KIP | | | | Measurement Range | 90 N to 2200 N | 2.2 kN to 222 kN | 0.5 kN to 5 kN | 1 kN to 500 kN | 10 kN to20kN | | | | Repeatability | 0.02% RO | 0.01% R.O | 0.01% RO | 0.01% RO | 0.02% RO | | | | Accuracy | 0.05% RO | 0.10% R.O | 0.05% RO | 0.02% RO | 0.1% RO | | | | Overload | 100% RL | 50% | 50% RL | 100% RL | 100% RL | | | | Measurement Angle | All | 180° | Symmetrical | All | ±45 deg | | | | Temperature Range | -40°C to+105oC | -40°C to +105-C | -40oCto +105°C | -40°C to +80°C* | -40°C to +80°C* | | | | Material | Stainless steel | Stainless steel | Stainless steel | Alloy/stainless steel | Stainless steel | | | | Protection Class | IP67 | IP65 | IP67 | IP67 | IP67 | | | | | Bendix | Cable 10 m | Cable 10 m | Cable 5/10 m | Cable 5 m | | | | Approvals | FM, CSA | FM, CSA | FM, CSA | OIML, ATEX | ATEX | | | | | | | | | | | | | |
| | | |
| | | *Up to 120°C, upon request. | | |
| | | |
| | | | | | | | | | | | | Web Tension Products | | | | m | | | | | | PST-2 | FMU-1 | FMU-5 | | | | Measurement Range | 9 kN to 90 kN | 20 kN to 200 kN | 2 kN to 200 kN | 100 kN to 2000 kN | | | | Repeatability | 0.02% RO | 0.01% RO | 0.01% RO | 0.02% RO | | | | Accuracy | 0.1% RO | 0.1% RO | 0.1% RO | 0.1% RO | | | | Overload | 50% RL | 100% RL | 100% RL | 100% RL | | | | Measurement Angle | All | All | All | All | | | | Temperature Range | -20°C to+150°C | -40°C to +80°C* | -40°C to +80°C* | -40°C to +80°C* | | | | Material | Stainless steel | Alloy/stainless steel | Alloy/stainless steel | Alloy/stainless steel | | | | Protection Class | IP67 | IP67 | IP67 | IP67 | | | | Electrical Connection | Cable 10 m | Cable 5/10 m | Cable 5/10 m | Cable 10 m | | | | Approvals | - | ATEX | ATEX | ATEX | | | | | | | | | | | | |
| | | |
| | | *Up to 120°C, upon request. | | |
| | | |
| | | | | | | | | | | | | |
