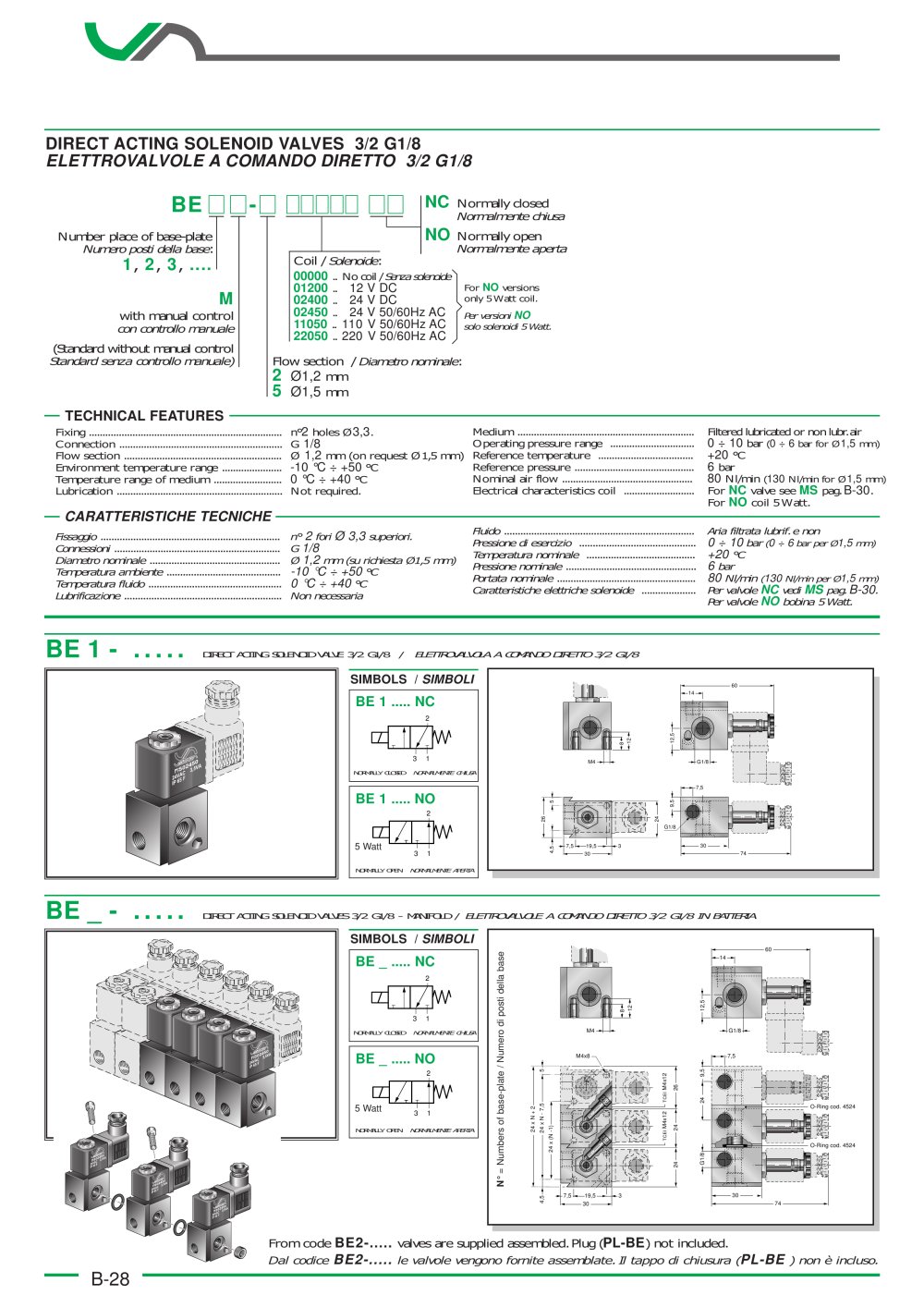

Direct acting solenoid valves - VESTA - #1

Text version of the page

B-28 BE - 60 12,5 G1/8 14 74 30 9,5 G1/8 7,5 O-Ring cod. 4524 O-Ring cod. 4524 24 24 x N + 2 24 x N - 7,5 24 x (N -1) 4,5 5 24 30 7,5 19,5 3 24 26 TCEI M4x12 TCEI M4x12 M4x8 M4 12 8 N° = Numbers of base-plate / Numero di posti della base 60 12,5 G1/8 14 74 30 G1/8 26 4,5 5 24 30 7,5 19,5 3 M4 12 8 9,5 7,5 BE 1 - . . . . . DIRECT ACTING SOLENOID VALVE 3/2 G1/8 / ELETTROVALVOLA A COMANDO DIRETTO 3/2 G1/8 BE _ - . . . . . DIRECT ACTING SOLENOID VALVES 3/2 G1/8 - MANIFOLD / ELETTROVALVOLE A COMANDO DIRETTO 3/2 G1/8 IN BATTERIA 2 3 1 SIMBOLS / SIMBOLI Coil / Solenoide: 00000 .. No coil / Senza solenoide 01200 .. 12 V DC 02400 .. 24 V DC 02450 .. 24 V 50/60Hz AC 11050 .. 110 V 50/60Hz AC 22050 .. 220 V 50/60Hz AC DIRECT ACTING SOLENOID VALVES 3/2 G1/8 ELETTROVALVOLE A COMANDO DIRETTO 3/2 G1/8 TECHNICAL FEATURES CARATTERISTICHE TECNICHE Fixing ....................................................................... n°2 holes Ø3,3. Connection ............................................................ G 1/8 Flow section .......................................................... Ø 1,2 mm (on request Ø1,5 mm) Environment temperature range ...................... -10 °C ÷ +50 °C Temperature range of medium ......................... 0 °C ÷ +40 °C Lubrication ............................................................. Not required. Medium ................................................................. Filtered lubricated or non lubr. air Operating pressure range ............................... 0 ÷ 10 bar (0 ÷ 6 bar for Ø1,5 mm) Reference temperature ................................... +20 °C Reference pressure ............................................ 6 bar Nominal air flow ................................................ 80 Nl/min (130 Nl/min for Ø1,5 mm) Electrical characteristics coil .......................... For NC valve see MS pag. B-30. For NO coil 5 Watt. Fissaggio .................................................................. n° 2 fori Ø 3,3 superiori. Connessioni ............................................................. G 1/8 Diametro nominale ................................................ Ø 1,2 mm (su richiesta Ø1,5 mm) Temperatura ambiente .......................................... -10 °C ÷ +50 °C Temperatura fluido ................................................. 0 °C ÷ +40 °C Lubrificazione .......................................................... Non necessaria Fluido ...................................................................... Aria filtrata lubrif. e non Pressione di esercizio ........................................... 0 ÷ 10 bar (0 ÷ 6 bar per Ø1,5 mm) Temperatura nominale ........................................ +20 °C Pressione nominale ................................................ 6 bar Portata nominale ................................................... 80 Nl/min (130 Nl/min per Ø1,5 mm) Caratteristiche elettriche solenoide .................... Per valvole NC vedi MS pag. B-30. Per valvole NO bobina 5 Watt. From code BE2-..... valves are supplied assembled. Plug (PL-BE) not included. Dal codice BE2-..... le valvole vengono fornite assemblate. Il tappo di chiusura (PL-BE ) non è incluso. NORMALLY CLOSED NORMALMENTE CHIUSA 2 3 1 NORMALLY OPEN NORMALMENTE APERTA Flow section / Diametro nominale: 2 Ø1,2 mm 5 Ø1,5 mm NC Normally closed Normalmente chiusa NO Normally open Normalmente aperta M with manual control con controllo manuale (Standard without manual control Standard senza controllo manuale) Number place of base-plate Numero posti della base: 1, 2, 3, .... BE 1 ..... NO BE 1 ..... NC 2 3 1 SIMBOLS / SIMBOLI NORMALLY CLOSED NORMALMENTE CHIUSA 2 3 1 NORMALLY OPEN NORMALMENTE APERTA BE _ ..... NO BE _ ..... NC 5 Watt 5 Watt For NO versions only 5 Watt coil. Per versioni NO solo solenoidi 5 Watt.
