| 16-18 SET SCREW | ||||||||||||||||||||||||||||||||||||||||
| 830-00, 3/4-10 UNC IHRbAlJ 830-01, 1/2-20 UNF THREAD 830-02 & -03, 3/8-16 UNC THREAD 830-04, NO THREAD 830-05, 5/8-18 UNF THREAD | ||||||||||||||||||||||||||||||||||||||||
| .94 MIN. THREAD DEPTH | ||||||||||||||||||||||||||||||||||||||||
| 01.73 | ||||||||||||||||||||||||||||||||||||||||
| #4 UNIVERSAL END MOUNT (SPECIFY DESIRED THREAD) | ||||||||||||||||||||||||||||||||||||||||
| #1 1/2" SWIVEL END MOUNT | ||||||||||||||||||||||||||||||||||||||||
| 5/16-18 SET SCREW • | ||||||||||||||||||||||||||||||||||||||||
| 0.620 THRU | ||||||||||||||||||||||||||||||||||||||||
| • 830-05 END MOUNT | ||||||||||||||||||||||||||||||||||||||||
| • 5.89 ■ | ||||||||||||||||||||||||||||||||||||||||
| 1.38 .68 | ||||||||||||||||||||||||||||||||||||||||
| 7 | ||||||||||||||||||||||||||||||||||||||||
| 5/8-18 STUD -> | ||||||||||||||||||||||||||||||||||||||||
| #5 CLEVIS END MOUNT | ||||||||||||||||||||||||||||||||||||||||

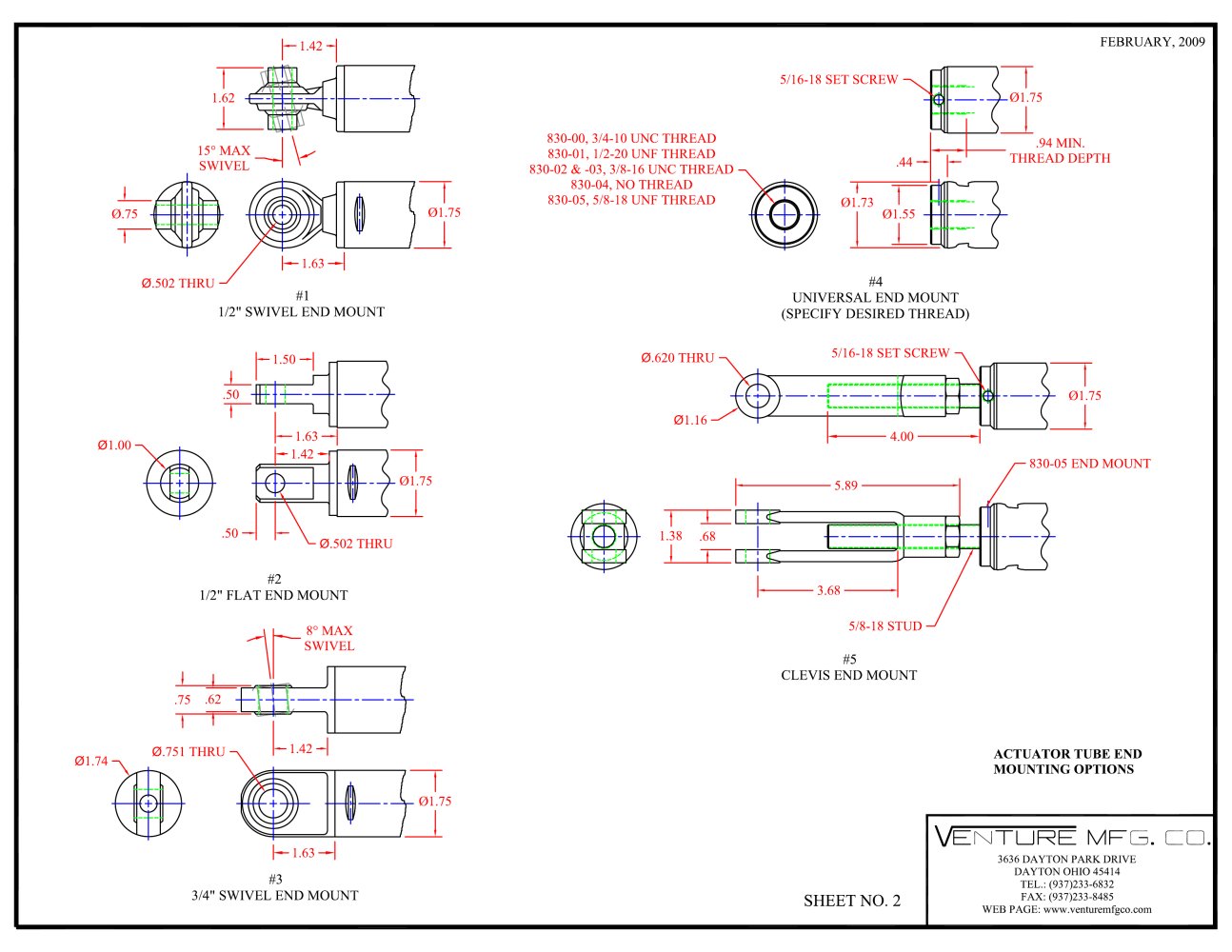

| ACTUATOR TUBE END MOUNTING OPTIONS | ||||||||||||||||||||||||||||||||||||||||
| Venture mfg. co. 3636 DAYTON PARK DRIVE DAYTON OHIO 45414 TEL.: (937)233-6832 FAX: (937)233-8485 WEB PAGE: www.ventuiEmfgco.com | ||||||||||||||||||||||||||||||||||||||||
| #3 3/4" SWIVEL END MOUNT | ||||||||||||||||||||||||||||||||||||||||
| SHEET NO. 2 | ||||||||||||||||||||||||||||||||||||||||
