| Manual | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| www.velmex.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||

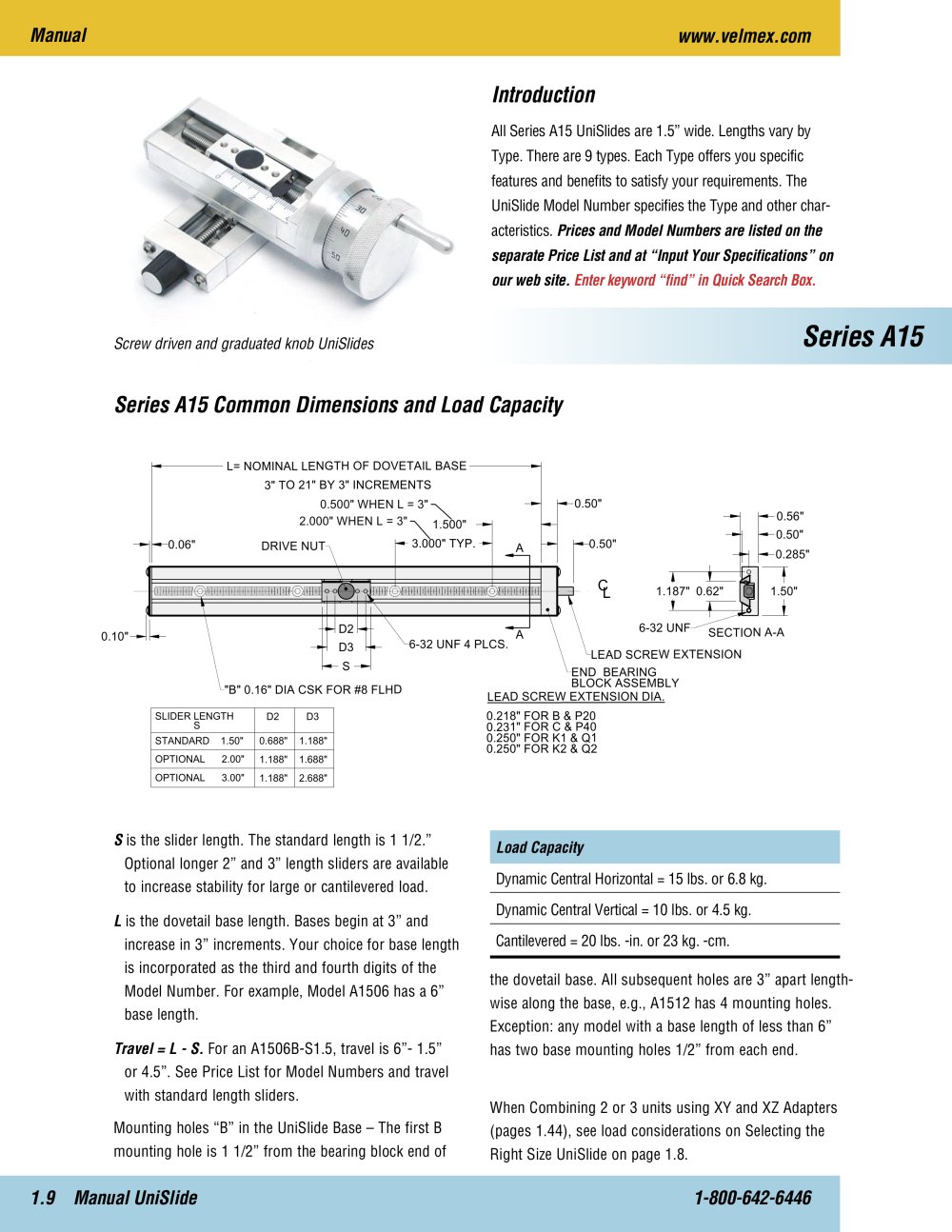

| Introduction All Series A15 UnlSlldes are 1.5" wide. Lengths vary by Type. There are 9 types. Each Type offers you specific features and benefits to satisfy your requirements. The UniSlide Model Number specifies the Type and other characteristics. Prices and Model Numbers are listed on the separate Price List and at "Input Your Specifications" on our web site. Enter keyword "find" in Quick Search Box. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Series A15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Series Á15 Common Dimensions and Load Capacity | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■ l= nominal length of dovetail bases'' to 21" by 3" increments 0.500" when l = 3"^ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| -0.50" | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.56" 0.50" 0.285" | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| -0.50" | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.187" 0.62" 1 | 1.50" | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6-32 unf | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| section a-a | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.10"--Hh"- | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| lead screw extension | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| end bearing block assembly lead screw extension dia. 0.218" forb&p20 0.231" forc&p40 0.250" for k1 & q1 0.250" for k2 & q2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| l"b" 0.16" dia csk for #8 flhd | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| S Is the slider length. The standard length Is 1 1/2." Optional longer 2" and 3" length sliders are available to Increase stability for large or cantllevered load. L Is the dovetail base length. Bases begin at 3" and Increase In 3" Increments. Your choice for base length Is Incorporated as the third and fourth digits of the Model Number. For example, Model A1506 has a 6" base length. Travel = L-S. For an A1506B-S1.5, travel Is 6"-1.5" or 4.5". See Price List for Model Numbers and travel with standard length sliders. Mounting holes "B" In the UniSlide Base - The first B mounting hole Is 1 1/2" from the bearing block end of | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Load Capacity Dynamic Central Horizontal = 15 lbs. or 6.8 kg. Dynamic Central Vertical = 10 lbs. or 4.5 kg. Cantllevered = 20 lbs. -In. or 23 kg. -cm. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| the dovetail base. All subsequent holes are 3" apart lengthwise along the base, e.g., A1512 has 4 mounting holes. Exception: any model with a base length of less than 6" has two base mounting holes 1/2" from each end. When Combining 2 or 3 units using XY and XZ Adapters (pages 1.44), see load considerations on Selecting the Right Size UniSlide on page 1.8. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.9 Manual UniSlide | 1-800-642-6446 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
