| | | Motor Driven | | |

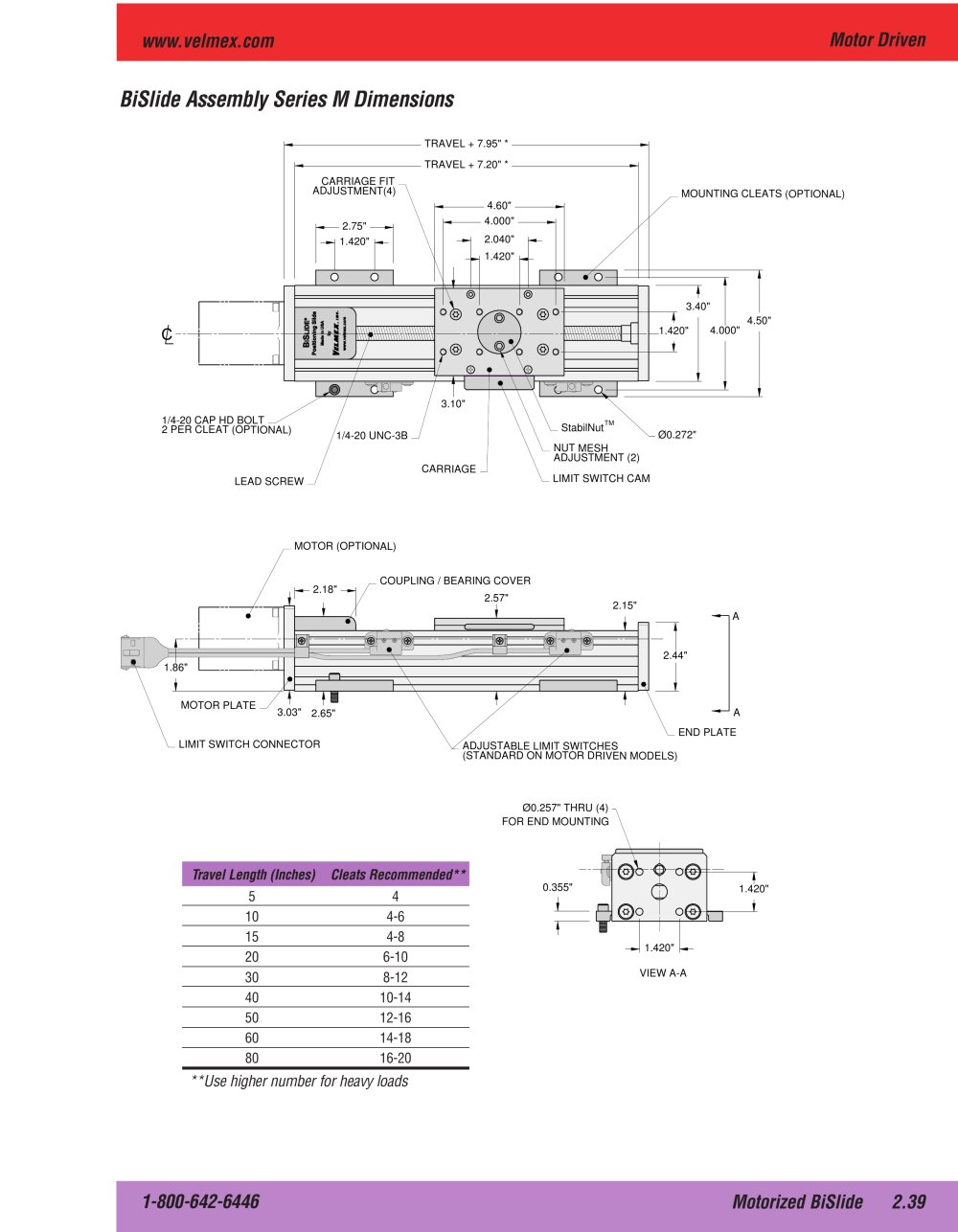

| | | www.velmex.com BiSlide Assembly Series M Dimensions | | |
| | | |
| | | |
| | | _ MOUNTING CLEATS (OPTIONAL) | | |
| | | |
| | | 4.50" | | |
| | | È" | | |
| | | |
| | | 1/4-20 CAP HD BOLT 2 PER CLEAT (OPTIONAL) | | |
| | | |
| | | NUT MESH ADJUSTMENT (2) LIMIT SWITCH CAM | | |
| | | | | |
| | | |
| | | |
| | | MOTOR (OPTIONAL) | | |
| | | |
| | | _ COUPLING / BEARING COVER 2.57" | | |
| | | |
| | | A | | |
| | | |
| | | 2.44" | | |
| | | |
| | | MOTOR PLATE _ „„„„ 3.03" 2.65" . LIMIT SWITCH CONNECTOR | | |
| | | A END PLATE | | |
| | | |
| | | (STANDARD ON MOTOR DRIVEN MODELS) | | |
| | | |
| | | |
| | | 00.257" THRU (4) FOR END MOUNTING | | |
| | | |
| | | | | | | | | | Travel Length (Inches) | Cleats Recommended** | | | | 5 4 | | | | 10 | 4-6 | | | | 15 | 4-8 | | | | 20 | 6-10 | | | | 30 | 8-12 | | | | 40 | 10-14 | | | | 50 | 12-16 | | | | 60 | 14-18 | | | | 80 | 16-20 | | | | | | | | | |
| | | J 1.420" | | |
| | | 0.355" i | | |
| | | |
| | | |
| | | 1.420" I— VIEW A-A | | |
| | | |
| | | |
| | | **Use higher number for heavy loads | | |
| | | |
| | | Motorized BiSlide 2.39 | | |
