| | | Motor Driven | | |

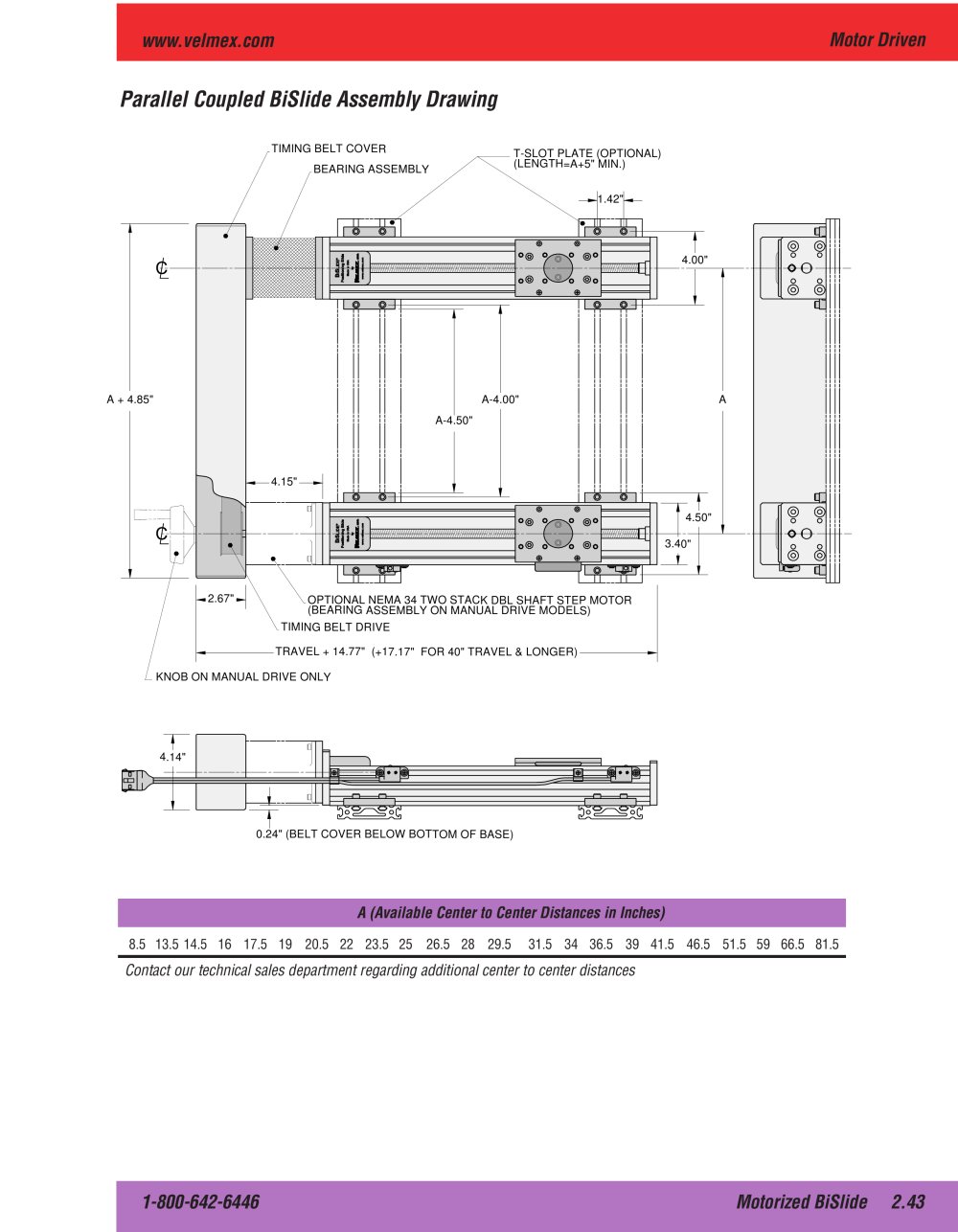

| | | www.velmex.com Parallel Coupled BiSlide Assembly Drawing | | |
| | | |
| | | |
| | | BEARING ASSEMBLY | | |
| | | T-SLOT PLATE (OPTIONAL) (LENGTH=A+5" MIN.) | | |
| | | |
| | | |
| | | 4.00" | | |
| | | |
| | | A + 4.85" | | A | | |
| | | |
| | | -4.15"- | | |
| | | |
| | | 4.50" 3.40" | | |
| | | |
| | | L.2.67".^ | | |
| | | OPTIONAL NEMA 34 TWO STACK DBL SHAFT STEP MOTOR (BEARING ASSEMBLY ON MANUAL DRIVE MODELS) TIMING BELT DRIVE TRAVEL + 14.77" (+17.17" FOR 40" TRAVEL & LONGER)- | | |
| | | |
| | | |
| | | KNOB ON MANUAL DRIVE ONLY | | |
| | | |
| | | 0.24" (BELT COVER BELOW BOTTOM OF BASE) | | |
| | | |
| | | A (Available Center to Center Distances in Inches) 8.5 13.5 14.5 16 17.5 19 20.5 22 23.5 25 26.5 28 29.5 31.5 34 36.5 39 41.5 46.5 51.5 59 66.5 81.5 Contact our technical sales department regarding additional center to center distances | | |
| | | |
| | | 1-800-642-6446 | | Motorized BiSlide 2.43 | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
