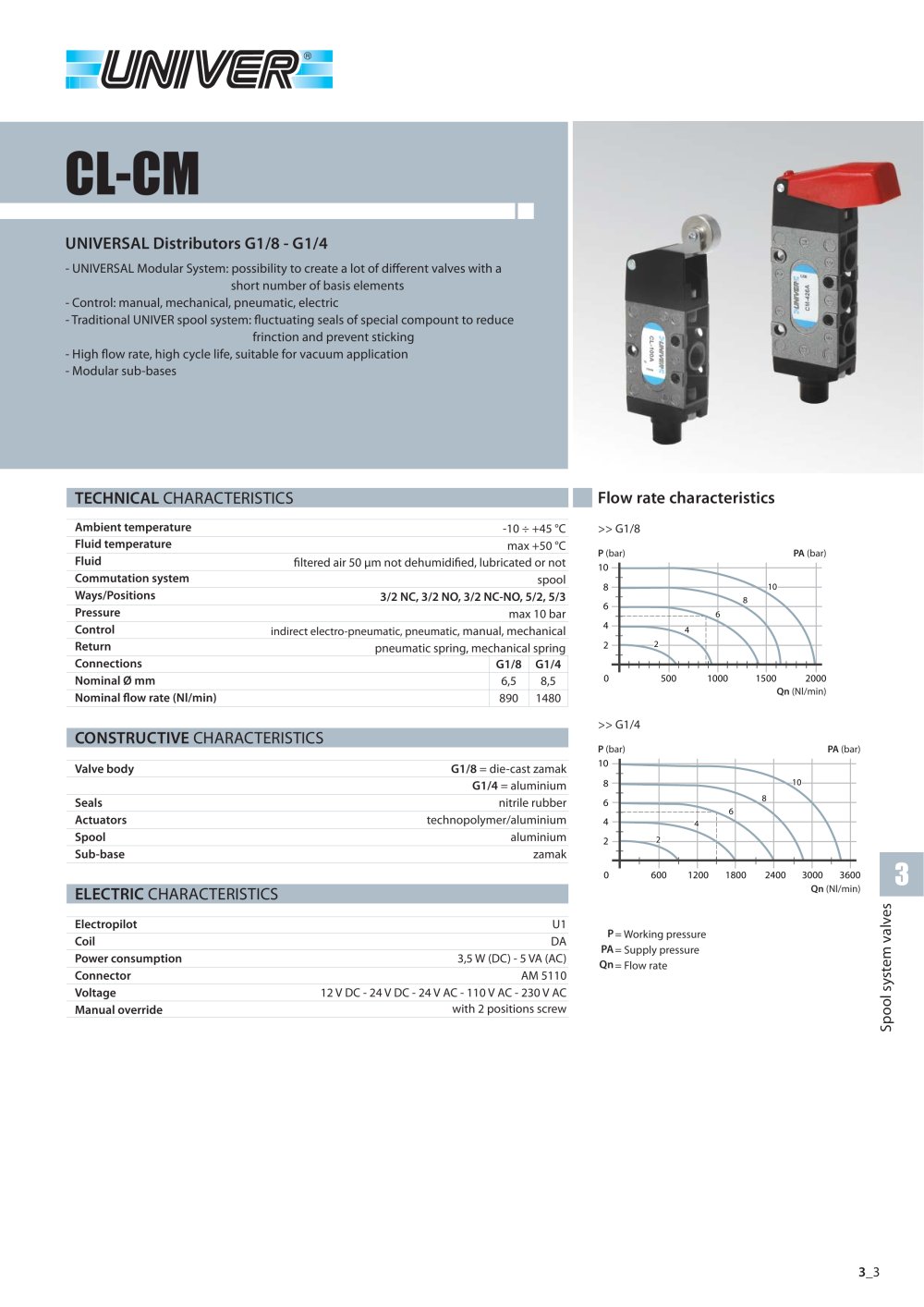

3_3 3 Spool system valves CL-CM Flow rate characteristics >> G1/4 = Working pressure = Supply pressure = Flow rate P PA Qn Qn (Nl/min) P (bar) >> G1/8 PA (bar) Qn (Nl/min) P (bar) PA (bar) 0 600 1200 1800 2400 3000 3600 2 4 6 8 10 2 8 6 4 10 0 500 1000 1500 2000 2 4 6 8 10 4 2 8 6 10 - UNIVERSAL Modular System: possibility to create a lot of diff erent valves with a short number of basis elements - Control: manual, mechanical, pneumatic, electric - Traditional UNIVER spool system: fl uctuating seals of special compount to reduce frinction and prevent sticking - High fl ow rate, high cycle life, suitable for vacuum application - Modular sub-bases UNIVERSAL Distributors G1/8 - G1/4 U1 DA 3,5 W (DC) - 5 VA (AC) AM 5110 12 V DC - 24 V DC - 24 V AC - 110 V AC - 230 V AC with 2 positions screw CONSTRUCTIVE CHARACTERISTICS Valve body Seals Actuators Spool Sub-base G1/8 = die-cast zamak G1/4 = aluminium nitrile rubber technopolymer/aluminium aluminium zamak ELECTRIC CHARACTERISTICS TECHNICAL CHARACTERISTICS Ambient temperature Fluid temperature Fluid Commutation system Ways/Positions Pressure Control Return Connections Nominal Ø mm Nominal fl ow rate (Nl/min) Electropilot Coil Power consumption Connector Voltage Manual override -10 ÷ +45 °C max +50 °C fi ltered air 50 ėm not dehumidifi ed, lubricated or not spool 3/2 NC, 3/2 NO, 3/2 NC-NO, 5/2, 5/3 max 10 bar indirect electro-pneumatic, pneumatic, manual, mechanical pneumatic spring, mechanical spring G1/4 8,5 1480 G1/8 6,5 890
