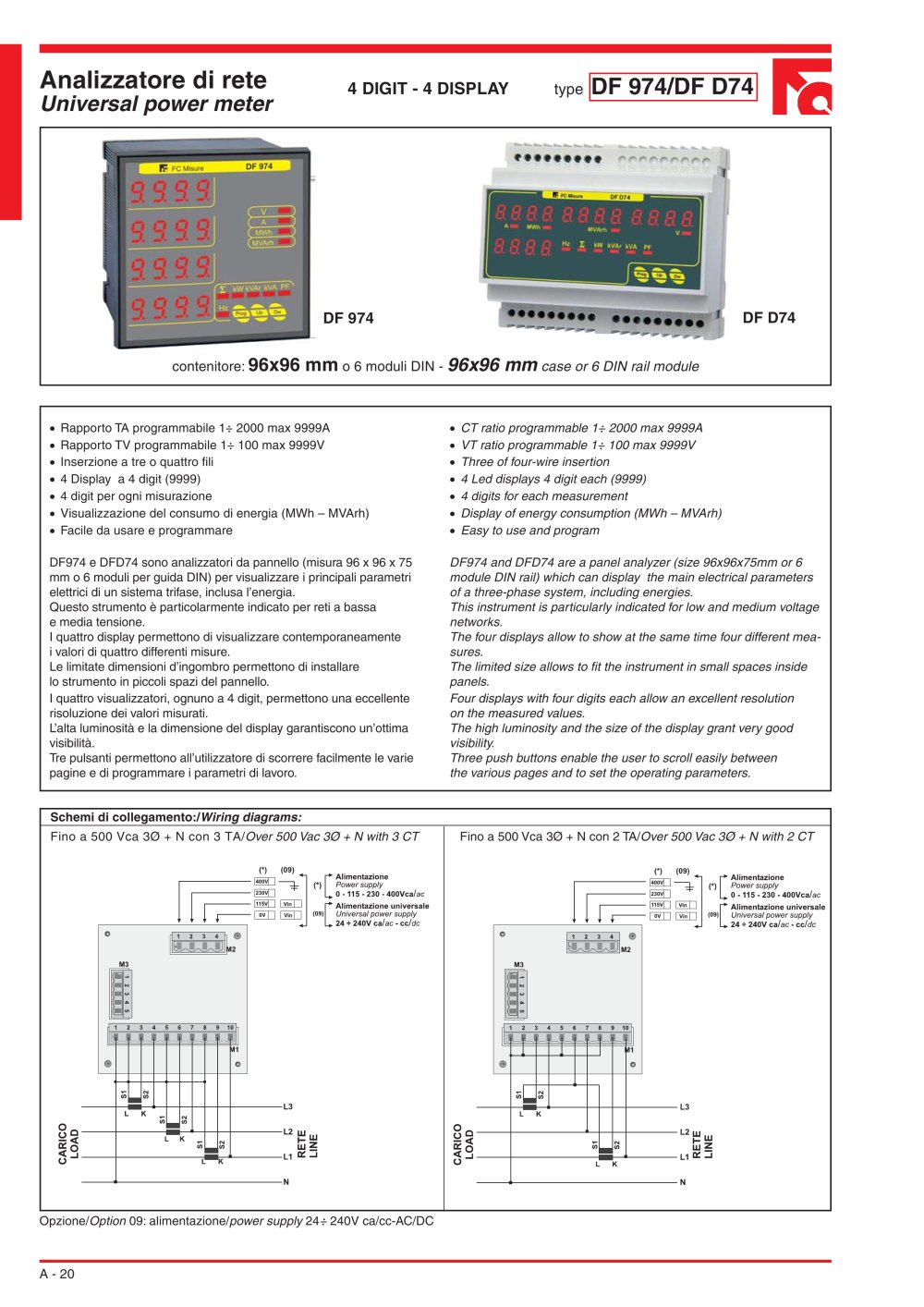

Analizzatore di rete
4 DIGIT - 4 DISPLAY
type
Universal power meter
• CT ratio programmable 1÷ 2000 max 9999A
DF 974/DF D74
• VT ratio programmable 1÷ 100 max 9999V • Three of four-wire insertion • 4 Led
displays 4 digit each (9999) • 4 digits for each measurement • Display of energy consumption (MWh – MVArh) • Easy to use and programDF974 and DFD74 are a panel analyzer (size 96x96x75mm or 6 module DIN rail) which can
display the main electrical parameters of a three-phase system, including energies.
This instrument is particularly indicated for low and medium voltage networks.
The four
displays allow to show at the same time four different mea-
sures.
The limited size allows to fi t the instrument in small spaces inside panels.Four
displays with four digits each allow an excellent resolution on the measured values. The high luminosity and the size of the
display grant very good visibility.
Three push buttons enable the user to scroll easily between the various pages and to set the operating parameters.
DF 974DF D74 contenitore:
96x96 mm
o 6 moduli DIN -
96x96 mm
case or 6 DIN rail module
• Rapporto TA programmabile 1÷ 2000 max 9999A • Rapporto TV programmabile 1÷ 100 max 9999V • Inserzione a tre o quattro fi li • 4 Display a 4 digit (9999) • 4 digit per ogni misurazione • Visualizzazione del consumo di energia (MWh – MVArh) • Facile da usare e programmareDF974 e DFD74 sono analizzatori da pannello (misura 96 x 96 x 75 mm o 6 moduli per guida DIN) per visualizzare i principali parametri elettrici di un sistema trifase, inclusa l’energia. Questo strumento è particolarmente indicato per reti a bassa e media tensione.
I quattro
display permettono di visualizzare contemporaneamente i valori di quattro differenti misure.
Le limitate dimensioni d’ingombro permettono di installare lo strumento in piccoli spazi del pannello.I quattro visualizzatori, ognuno a 4 digit, permettono una eccellente risoluzione dei valori misurati.
L’alta luminosità e la dimensione del
display garantiscono un’ottima visibilità.
Tre pulsanti permettono all’utilizzatore di scorrere facilmente le varie pagine e di programmare i parametri di lavoro. Schemi di collegamento:/ Wiring diagrams: Fino a 500 Vca 3Ø + N con 3 TA/ Over 500 Vac 3Ø + N with 3 CT Fino a 500 Vca 3Ø + N con 2 TA/ Over 500 Vac 3Ø + N with 2 CT Opzione/ Option 09: alimentazione/ power supply 24 ÷ 240V ca/cc-AC/DC
A - 20
